电机对地绝缘电阻电机对地绝缘和相间绝缘

绝缘电阻用兆欧表检测，测量相间电阻时夹住两相线头，测量对地电阻时一端夹住电机引线，一端夹住外壳（注意接触要好），都要求在0.5MΩ以上（这是以前的标准，现在估计不行，漏保灵敏度挺高的）（我对徒弟的要求是5——10MΩ以上）
电机没有接地电阻一说，接地电阻是地线的专有检测项，要求在4Ω以下，是用另一种摇表检测。

电机对地绝缘和相间绝缘

我们看到图中电动机的定子上绕有许多漆包线，这些漆包线就是电动机的定子绕组，而且是三相的。至于为何电动机需要在定子中绕上三相绕组，其原因就是要在定子磁路中产生旋转磁场，使得电动机的转子在旋转磁场的驱动下作旋转运动。这方面的说明楼主可参阅任何一本电工书，或者看电机学课程，以及电机与拖动课程。这里不做说明。

既然电动机绕组中引入了三相交流电，则各相绕组之间必须绝缘，否则会发生绝缘击穿事故；即使对于同一相绕组也要有良好的绝缘，须知它们之间也有电位差。
电动机三相绕组之间的绝缘是防止出现“工作性”的绝缘击穿短路事故。对应地，此类绝缘又被称为相间绝缘；电动机三相绕组对外壳的绝缘就是防止对地绝缘击穿短路事故。对应地，此类绝缘又被称为对地绝缘。
对地绝缘被破花后往往还伴随着人身伤害现象，所以常常把电动机对地绝缘破坏称为电动机的“碰壳事故”。
明白了相间绝缘和对地绝缘后，我来引出几个问题：
（1）电动机的绝缘能力被分为几个等级？常见的是什么绝缘等级？
（2）电动机的绝缘能力与温度有关吗？
（3）在电动机的实际控制线路中，如何对电动机的绝缘破坏实施保护？
（4）为了防止电动机绝缘的碰壳事故造成人身安全事故，低压配电网采取了若干种接地系统加以防范。这几种接地系统是什么？如何实现电动机碰壳事故时避免出现人身伤害？
（5）对于家用电器，例如电冰箱中的电动机，如果它也出现了绝缘破坏现象，那么室内配电线路应当采取何种措施加以保护？对防范人身安全事故又应当采取何种措施？
（1）电动机的绝缘能力被分为几个等级？常见的是什么绝缘等级？
答：
在一般情况下，电动机采用E级绝缘
（2）电动机的绝缘能力与温度有关吗？

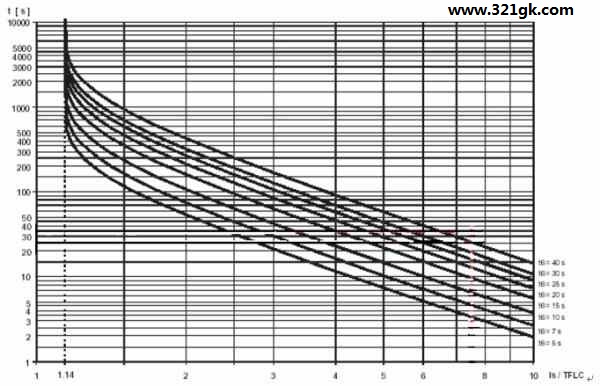

答：是，电动机的绝缘能力与温度有关，是温度的函数我们让电动机的工作电流持续保持为额定电流值的数倍，然后运行直至烧毁，对应的曲线如下：
在图中，IS是起动电流，TFLG是满载电流，所以横坐标就是起动电流与满载工作电流的比值。图中的纵坐标是电动机的起动时间。
我们来看从下往上第3条曲线，该曲线是t6=10s。若电动机起动电流比是6倍，则对应的起动时间是10秒。我们由此知道该电机工作于重载起动和运行状态。这条曲线是设计电动机热保护装置（例如热继电器以及马达微机保护装置）的依据。 (责任编辑：admin)
