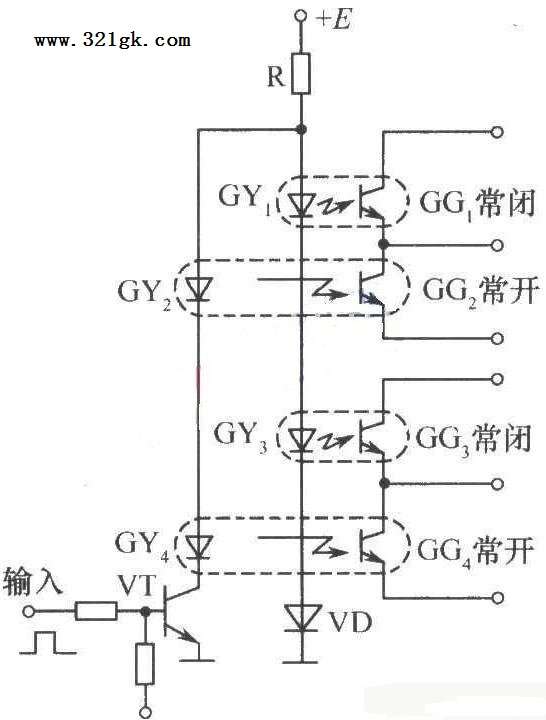

常开就是开关正常的时候是断开的，你用外力按下以后，会联通电源，并自动复位到断开状态； 常闭就是开关正常的时候是闭合的，你用外力按下以后，会断开电源，并自动复位到闭合状态； 常开常闭什么意思 常开和常闭一般在接触器上是独立的两副触点，而在小型继电器和某些转换开关上的转换触点上是一对触点，因为它们有一个公共接点。 在原始状态（开关没有受到外力或接触器继电器线圈没有通电）的情况下，触点是闭合的称之为常闭触点，触点是打开的称之为常开触点。 继电器在线圈没有得电时，闭合状态的触点是常闭触点。 接线的时候不用去管这个按钮里面的触点是通还是断，都是一样的接法。 在读plc图时，看到常开或常闭符号，应该建立“它是1还是0这样的概念。 比如一个梯行图中的常开符号，它在某个时候的状态是0，也就是没有变化。而这个常开符号它对应的实际输入点是个常闭按钮，那么这时在梯形图中，这个常开点是“通电”的，因为它对应常闭按钮，一开始就有输入信号，现在是状态0，也就是按钮没被按下去，状态没有发生变化。 行程开关、压力继电器等元件，在不受外力的情况下，断开状态的触点是常开触点、闭合状态的触点是常闭触点。 所谓的继电器线圈没有得电就是给继电器线圈供电的开关处于断开的状态，继电器本身常开触点是断开状态，常闭触点是闭合状态。 PLC程序信号中的常开及常闭触点代表什么意思 这么说你应该能理解： 常开：平常是打开的，通电后变成闭合，当阀关闭时，信号公共线和关信号线接通，反馈出一个信号指示 常闭：平常是闭合的，通电后变成打开，当阀打开时，信号公共线和开信号线接通，反馈出一个信号指示 常开/常闭触点(接点)开关电路图 如图所示为具有两个常开触点(接点)和两个常闭触点的开关电路，当输入信号为低电平“0”时，晶体管VT截止，光电耦合器中的发光二极管GY2和GY4无电流通过，光敏三极管GG2和GG4不导通，相当于开关断开，称为常开触点，而发光二极管GY1和GY3中有电流流过，使光敏三极管GG1和GG3导通，相当于开关闭合，称为常闭触点。当输入信号为高电平“1”时，晶体管VT导通，GY2和GY4中有电流流过，与之相对应的GG2和GG4导通，相当于开关接通，此时流过GY2和GY4的电流在R上产生大的电压降，由于GY1、GY3和二极管VD串联，使流过GY1和GY3的电流很小而不发光，GG1和GG3截止，相当于开关断开。这样，就起到了双刀双掷开关作用。如果省去图中上面或下面两个光电耦合器，则成为单刀双掷开关，如果在对应位置上再增加两个光电耦合器，则成为三刀双掷开关。
|
什么是常开常闭 常开常闭什么意思
