双电源怎么接发电机组双电源和双回路的区别源配电箱接线图

双电源怎么接发电机组
只要把两组电源分别接在两个空气开关的电源进线侧，负荷接在交流接触器的出线端即可。
在安装接线前，应先对配电箱进行外观检查，核对接线正确性，检查各部件绝缘、导通接地等情况；检查完毕，用一个三相5安培开关作试验电源开关，并对配电箱实施带电模拟试验，确保安装后能基本达到要求。在连接两组电源时，应确定哪一个电源优先，把优先的电源接在没有时间延时的一侧，把备用电源接在延时后动作的一侧；当交流接触器下端没有连线时，应把两组电源的同一相相连，确保任何一组电源送电时都能保证正常供电。连接完毕，应对电源切换情况进行试验：分别对其中一组电源进行送电，同时转动开关到主电源、后备电源、自动等位置，检查两个接触器的切换情况，以及各相同步合闸情况、触点连接情况等。若要检查负荷情况，还必须送上额定负荷进行检查。对带电设备的检查，必须准守安全操作规程，确保实施过程安全。

　　需要两套东西，一个是发电机的自启动控制器，其次是双电源切换柜，首先从你的市电柜引一根220V的信号线到发电机的自启动控制柜内，一旦这跟信号线断电，发电机自己启动，20秒内可以把点输送到双电源切换柜，这跟时候双电源切换柜换自动切换到发电机这一侧，发电机自动发电完成，打市电来了之后，首先有动作的是双电源切换柜，它会迅速切换到市电这一侧，因为双电源开关有市电优先原则，发电机此时与负载断开，而发电机也会接受信号线的信号，通知发电机电来了，一般发电机会设置成在接受来电信号后40秒左右自动停机，这是为了防止假来电现象，避免发电机重复启动。

双电源和双回路的区别

双回路供电一般是指某一负荷的电源有两回，此电源接自上级配电所不同的开关，正常运行时由其中一回电源供电，另一回处于备供状态；当一回电源停电时，由用户侧的自动切换装置将电源进行切换，保障负荷的不间断供电；双电源供电一般特指两回电源来自不同的变电站（或配电所），这样就不会出现两回电源同时失压的情况，这种模式一般运用在特别重要的用户供电上，例如机场、火车站、医院等（上述场所还具备自行发电能力）！

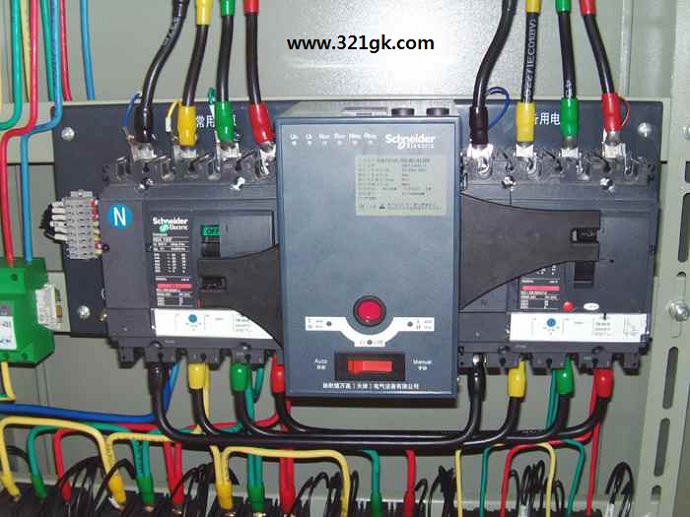

双电源配电箱接线图

配电箱，按电气接线要求将测量仪表、开关设备、保护电器和辅助设备组装，放入封闭或半封闭金属柜或屏幅上的装备。正常运行时，可通过手动或自动开关接通或者断开电路，并依靠保护电器切断电路或进行报警。可以通过测量仪表看到运行中的各种参数，还可对某些电气参数进行调整，可提示仪器是否处于正常工作状态，否则会发出信号。配电箱的用途，就是合理地分配电能，方便对电路的开合操作；拥有比较高的安全防护等级，能够直观地显示电路的导通状态，方便观察。

其中，有双电源开关装置的配电箱就叫做双电源箱。当要求排风机在任何时间不能仃机时，必需用双电源：当一组电源出现故障后会自动转换到另一组电源，确保排风机不仃机能正常工作。双电源转换的场合一般都是用两只接触器来实现的，采用中间继电器或时间继电器作为控制元件搭接一个控制线路，控制两个主回路上的触器，实现两路电源的转换。
那么双电源配电箱该如何接线呢？
其实很简单，只要把两组电源分别接在两个空气开关的电源进线侧，负荷接在交流接触器的出线端即可。在安装接线前，应先对配电箱进行外观检查，核对接线正确性，检查各部件绝缘、导通接地等情况；检查完毕，用一个三相5安培开关作试验电源开关，并对配电箱实施带电模拟试验，确保安装后能基本达到要求。在连接两组电源时，应确定哪一个电源优先，把优先的电源接在没有时间延时的一侧，把备用电源接在延时后动作的一侧；当交流接触器下端没有连线时，应把两组电源的同一相相连，确保任何一组电源送电时都能保证正常供电。连接完毕，应对电源切换情况进行试验：分别对其中一组电源进行送电，同时转动开关到主电源、后备电源、自动等位置，检查两个接触器的切换情况，以及各相同步合闸情况、触点连接情况等。
虽然一般情况下，配电箱会有防爆结构，但是我们还是需要注意在对配电箱进行相关操作的时候，一定要注意安全。若要检查负荷情况，还必须送上额定负荷进行检查。对带电设备的检查，必须准守安全操作规程，确保实施过程安全。 (责任编辑：admin)
