水在管中之所以能流动,是因为有着高水位和低水位之间的差别而产生的一种压力,水才能从高处流向低处。城市中使用的自来水，之所以能够一打开水门，就能从管中流出来，也是因为自来水的贮水塔比地面高，或者是由于用水泵推动水产生压力差的缘故。电也是如此，电流之所以能够在导线中流动，也是因为在电流中有着高电势能和低电势能之间的差别。这种差别叫电势差，也叫电压。换句话说。在电路中，任意两点之间的电位差称为这两点的电压。通常用字母U代表电压，电压的单位是伏特（volt），简称伏，用符号V表示。高电压可以用千伏（kV）表示，低电压可以用毫伏（mV）表示，也可以用微伏(μv)表示。电压是产生电流的原因。
通俗的讲吧：
电流就好比流动的水,只有流动的水才能发电呢
电压：就好比水坝里的水,越高水压越大,单位体积的水发电越多
电荷：就好比水分子,虽然很小,就是有无数的水分子才组成了滔滔江水啊。
谐波电流电压测量误差检定

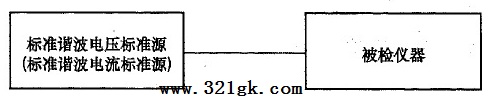

图示：标准源法谐波电压、谐波电流检定示意图
1、谐波电压测量误差检定
首先按照上图谐波电压、谐波电流检定示意图所示搭建检定系统，根据选定的基波电压值，选择合适的被检电能质量分析仪量程。按照规定设置标准谐波电压源输出基波电压标准值和各次谐波电压含有率标准值，有输出设置可以得到谐波电压含有率标准值HRUhs，从被检电能质量分析仪得到谐波电压含有率示值HRUhX。
读取并记录HRUhs及HRUhX，对于谐波电压含有率HRUh<1%(A级)或HRUh<3%(B级)的设备按照下式1进行谐波电压测量误差计算;对于谐波电压含有率HRUh≥1%(A级)或HRUh≥3%(B级)的设备按照下式2进行谐波电压测量误差计算。
 ……1
 ……2
式中：
ΔHRUh——被检分析仪器第h次谐波电压含量的绝对误差，V；
HRUhX——被检仪器第h次谐波电压含有率示值，%；
HRUhs——第h次谐波电压含有率标准值，%；
UN——基波电压，V；
rHRUh——被检仪器第h次谐波电压含有率的相对误差，%。
2、谐波电流测量误差检定
根据选定的基波电流值，选择合适的被检电能质量分析仪量程。按照规定设置标准谐波电流源输出基波电流标准值和各次谐波电流含有率标准值，有输出设置可以得到谐波电流含有率标准值HRIhs，从被检电能质量分析仪得到谐波电流含有率示值HRIhX。
读取并记录HRIhs及HRUIX，对于谐波电流含有率HRIh<3%(A级)或HRIh<10%(B级)的设备按照下式3进行谐波电流测量误差计算;对于谐波电压含有率HRIh≥3%(A级)或HRIh≥10%(B级)的设备按照下式4进行谐波电流测量误差计算。
 ……3
 ……4
式中：
ΔHRIh——被检分析仪器第h次谐波电流含量的绝对误差，A；
HRIhX——被检仪器第h次谐波电流含有率示值，%；
HRIhs——第h次谐波电流含有率标准值，%；
IN——基波电流，A；
rHRIh——被检仪器第h次谐波电流含有率的相对误差，%。
