电位器的选用 电位器知识

时间:2017-06-09 17:23来源:未知 作者:admin 点击:
电位器的选用-电位器知识
①电位器结构和尺寸的选择。
    选用电位器时应注意尺寸大小和旋转轴柄的长短、轴端式样和轴上是否需要紧锁装置等配合电路装配要求。
    ②电位器额定功率的选择。
    电位器的额定功率可用固定电阻器的功率公式计算,但式中的电阻值应取电位器的最小电阻值,电流值应取电阻值为最小时流过电位器的电流值。
    ③电位器阻值变化特性的选择。
    应根据用途选择。另外,电位器还需选转轴旋转灵活、松紧适当、无机械噪声的。对于带开关的电位器,需要检查开关是否良好。    ’
    注意:电位器上由于带有转动机构,不可能进行有效的密封,因此不能在高温下使用。

电位器知识

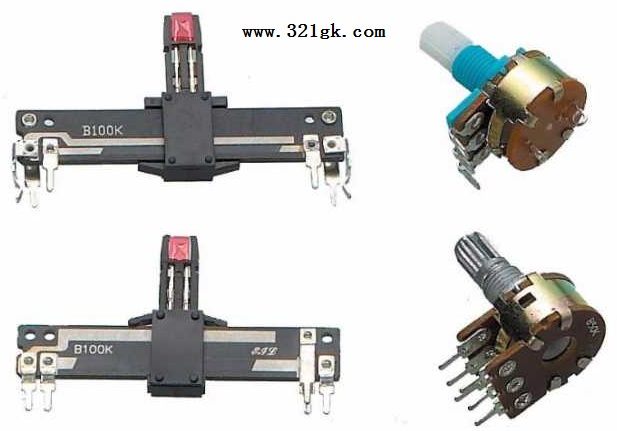

电位器 (英文:Potentiometer)是可变电阻器的一种。通常是由电阻体与转动或滑动系统组成,即靠一个动触点在电阻体上移动,获得部分电压输出。

六脚电位器
电位器的作用——调节电压(含直流电压与信号电压)和电流的大小。
电位器的结构特点——电位器的电阻体有两个固定端,通过手动调节转轴或滑柄,改变动触点在电阻体上的位置,则改变了动触点与任一个固定端之间的电阻值,从而改变了电压与电流的大小。
电位器是一种可调的电子元件。它是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触点之间外加一个电压时,通过转动或滑动系统改变触点在电阻体上的位置,在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。它大多是用作分压器,这时电位器是一个四端元件。电位器基本上就是滑动变阻器,有几种样式,一般用在音箱音量开关和激光头功率大小调节,电位器是一种可调的电子元件。
用于分压的可变电阻器。在裸露的电阻体上,紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。按材料分线绕、碳膜、实芯式电位器;按输出与输入电压比与旋转角度的关系分直线式电位器(呈线性关系)、函数电位器(呈曲线关系)。主要参数为阻值、容差、额定功率。广泛用于电子设备,在音响和接收机中作音量控制用。
识别  听语音
进一步分析右的波形并按时间轴展开可以看出,虽然脉冲电位器左旋和右旋的波形都相同。但左旋时,在第1状态,脚1先比脚2变为低电平;在第2状态,脚2也变为低电平;在第3状态,脚1先比脚2变为高电平;在第4状态,脚2也变为高电平;脉冲电位器右旋时,脚1和脚2输出波形的变化规律正好与左旋相反。故可根据时间识别法(比较P1.0与P1.1低电平出现和结束的时差)来识别脉冲电位器是左旋还是右旋。在动态扫描中,因采样频率操作速度等因素的影响,实际上很难测出P1.0和P1.1的波形;也很难测准P1.0与P1.1低电平出现和结束的时差,只能快速地对P1.0和P1.1电平采样。对应图1所示波形按时间轴展开,每当P1.0和P1.1的组合电平依次为01 00 10 11四种状态码组成一个字节即4BH 时,就表示左旋一位音量减1。而每当P1.0和P1.1的组合电平依次为10 00 01 11四种状态码组成一个字节即87H时;就表示右旋一位音量加1。这里将“4BH”称为左旋一位的特征码,“87H”称为右旋一位的特征码。编程的任务就是要在脉冲电位器旋转过程中识别出这两种特征码,并以此为依据,对音量进行增减控制。实际编程时可以用不同的方法识别出这两种特征码。但我们在实践中经过比较,用状态(位置)采样法实现编程是较为理想的一种方法。这种方法对采样频率和操作速度没有特别要求,也可不用定时器和中断资源,只需在主程序里面就能完成,而且具有编程简单抗干扰能力强工作可靠的优点。

电位器
由于脉冲电位器在工作过程中有三种情形:一是没有被旋转而停留在某一状态(位置);二是虽然被旋转但没有完成一个周期(4个状态)而停留在某一状态;三是不停地被旋转而超过一个周期。状态(位置)采样法就是要准确地跟踪识别和记录脉冲电位器变化的每一个状态值(包括位置值和它对应的特征码)。程序一开始就要识别出脉冲电位器所处的现态位置和其对应的特征码;随后不断跟踪扫描记录脉冲电位器的每一变化过程。显然,脉冲电位器只有旋转到第4个状态才有一个我们所需要的特征码出现,程序根据这个特征码的性质再对音量进行加减控制。
符合度  听语音
符合度又叫符合性,它是指电位器的实际输出函数特性和所要求的理论函数特性之间的符合程度。它用实际特性和理论特性之间的最大偏差对外加总电压的百分数表示,可以代表电位器的精度。
分辨力  听语音
分辨力决定于电位器的理论精度。对于线绕电位器和线性电位器来说,分辨力是用动触点在绕组上每移动一匝所引起的电阻变化量与总电阻的百分比表示。对于具有函数特性的电位器来说,由于绕组上每一匝的电阻不同,故分辨力是个变量。此时,电位器的分辨力一般是指函数特性曲线上斜率最大一段的平均分辨力。
滑动噪声  听语音
滑动噪声是电位器特有的噪声。在改变电阻值时,由于电位器电阻分配不当、转动系统配合不当以及电位器存在接触电阻等原因,会使动触点在电阻体表面移动时,输出端除有有用信号外,还伴有随着信号起伏不定的噪声。
对于线绕电位器来说,除了上述的动触点与绕组之间的接触噪声外,还有分辨力噪声和短接噪声。分辨力噪声是由电阻变化的阶梯性所引起的,而短接噪声则是当动触点在绕组上移动而短接相邻线匝时产生的,它与流过绕组的电流、线匝的电阻以及动触点与绕组间的接触电阻成正比。
机械寿命  听语音
电位器的机械寿命也称磨损寿命,常用机械耐久性表示。机械耐久性是指电位器在规定的试验条件下,动触点可靠运动的总次数,常用 "周"表示。机械寿命与电位器的种类、结构、材料及制作工艺有关,差异相当大。
除了上述的特性参数外,电位器还有额定功率、阻值允许偏差、最大工作电压、额定工作电压、绝缘电压、温度参数、噪声电动势及高频特性等参数,这些参数的意义与电阻器相应特性参数的意义相同。
分类  听语音
组成电位器的关键零件是电阻体和电刷。根据二者间的结构形式和是否带有开关,电位器可分为几种类型。电位器还可按电阻体的材料分类,如线绕、合成碳膜、金属玻璃釉、有机实芯和导电塑料等类型,电性能主要决定于所用的材料。此外还有用金属箔、金属膜和金属氧化膜制成电阻体的电位器,具有特殊用途。电位器按使用特点区分,有通用、高精度、高分辨力、高阻、高温、高频、大功率等电位器;按阻值调节方式分则有可调型、半可调型和微调型,后二者又称半固定电位器。 为克服电刷在电阻体上移动接触对电位器性能和寿命带来的不利影响,又有无触点非接触式电位器,如光敏和磁敏电位器等,供少量特殊应用。

相关书籍
线绕电位器:具有高精度、稳定性好、温度系数小,接触可靠等优点,并且耐高温,功率负荷能力强。缺点是阻值范围不够宽、高频性能差、分辨力不高,而且高阻值的线绕电位器易断线、体积较大、售价较高。这种电位器广泛应用于电子仪器、仪表中。 线绕电位器的电阻体由电阻丝缠绕在绝缘物上构成,电阻丝的种类很多,电阻丝的材料是根据电位器的结构、容纳电阻丝的空间、电阻值和温度系数来选择的。电阻丝越细,在给定空间内越获得较大的电阻值和分辨率。但电阻丝太细,在使用过程中容易断开,影响传感器的寿命。

可调绕线电位器
合成碳膜电位器:具有阻值范围宽、分辨力较好、工艺简单、价格低廉等特点,但动噪声大、耐潮性差。这类电位器宜作函数式电位器,在消费类电子产品中大量应用。采用印刷工艺可使碳膜片的生产实现自动化。

碳膜电位器
有机实芯电位器:阻值范围较宽、分辨力高、耐热性好、过载能力强、耐磨性较好、可靠性较高,但耐潮热性和动噪声较差。这类电位器一般是制成小型半固定形式,在电路中作微调用。
金属玻璃釉电位器 它既具有有机实芯电位器的优点,又具有较小的电阻温度系数(与线绕电位器相近),但动态接触电阻大、等效噪声电阻大,因此多用于半固定的阻值调节。这类电位器发展很快,耐温、耐湿、耐负荷冲击的能力已得到改善,可在较苛刻的环境条件下可靠地工作。
导电塑料电位器:阻值范围宽、线性精度高、分辨力强,而且耐磨寿命特别长。虽然它的温度系数和接触电阻较大,但仍能用于自动控制仪表中的模拟和伺服系统。
数字电位器:采用集成电路技术制作的电位器;把一串电阻集成到一个芯片内部,采用MOS管控制电阻串联
网络与公共端连接;控制精度由控制的bit位数决定,一般为8位、10位、12位等;可以使用到模拟电路中做阻抗匹配、放大回路的放大倍数控制等;避免了抖动调节操作麻烦;为设备的自动增益、电压变化、阻抗匹配等提供了便捷方式。
多圈精密可调电位器:在一些工控及仪表电路中,通常要求可调精度高。为了适应生产需要。这类电路采用一种多圈可调电位器。这类电位器具有步进范围大!精度高等优点。 (责任编辑:admin)
