浪涌保护器的原理与作用 浪涌保护器配置要求

时间:2017-06-27 08:56来源:未知 作者:admin 点击:
浪涌保护器的原理与作用-浪涌保护器配置要求
浪涌(surge),又称为电涌、突波,是指瞬间超出稳定值的峰值,包括浪涌电压和浪涌电流。
供电系统的浪涌主要来自两方面的原因:外部(雷电原因)和内部(电气设备启停和故障等)。浪涌的特点往往是时间很短(雷电造成的过电压往往在微秒级,电气设备造成的过电压往往在毫秒级),但是瞬时的电压和电流极大,极有可能对用电设备和电缆造成危害,所以需要浪涌保护器对它们进行保护。
浪涌保护器,英文名Surge Protective Device,简称SPD,是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置,主要用于限制过电压和泄放电涌电流。浪涌保护器一般是与被保护的设备并联,当产生过电压时,可以起到分流和限压的效果。防止过大的电流与电压对设备产生损害。
浪涌保护器的核心元件是内部的一个非线性元件。根据非线性元件的不同,浪涌保护器可以分为开关型(核心元件主要为放电间隙)和限压型(核心元件主要为压敏电阻)。
放电间隙和压敏电阻的工作原理虽然有差异,但是基本的特性非常相似:在没有过电压时,他们的阻抗都非常高,一般是兆欧级,几乎相当于断路。当出现过电压时,阻抗迅速下降到几欧,浪涌电流就会通过浪涌保护器流入地,而不会进入设备,同时,由于浪涌保护器的这时的阻抗很小,它的两遍电压也比较小,同时因为他和被保护的设备并联,也就防止设备承受较大的浪涌电压。这样,就起到了泄流和限压的效果。

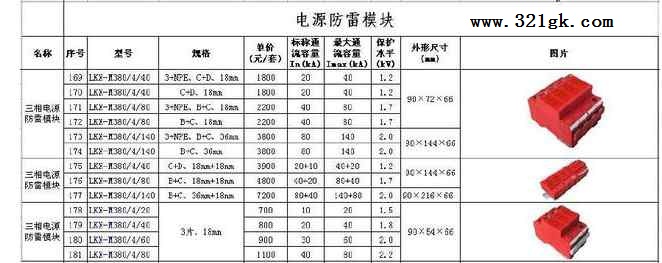

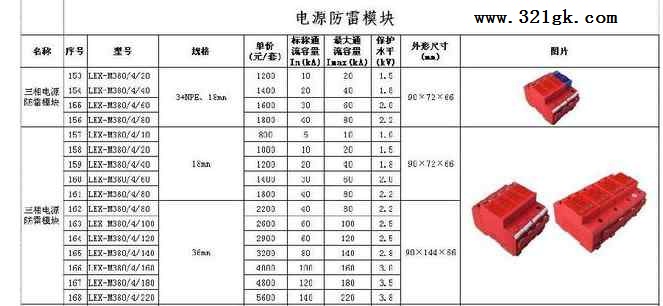

浪涌保护器配置要求

一般配置要求:
第一级:一般安装在低压总进线开关处。承受雷击或感应雷击的大电流,可将大量的浪涌电流分流到大地。雷电通流量不低于60KA(三线电压开关型)。
第二级:安装在重要或敏感用电设备的分路配电设备处。一般选用40KA(限压型)。

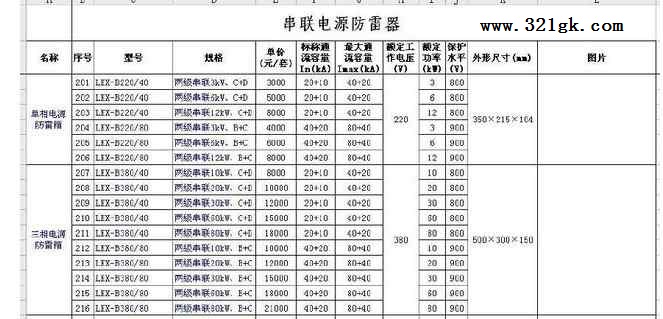

第三级:安装在用电设备内部电源部分。一般选用20KA或更低(串联式限压型)。

电涌保护器的前端一般都加装熔断器或断路器;
(1)防止雷击而产生的工频续流,对SPD 及其线路的损坏:
(2)方便维护、更换SPD;
(3)防止因SPD老化,而造成线路故障




第一级、第二级必须采用需采用塑壳式断路器或熔断器。第三极可采用分断能力10 KA的微断开关或熔断器
电流等级的配置:
第一级63~80A
第二级40~50A
第三级25~32A (责任编辑:admin)
