电梯起重机械故障特点分析-三菱电梯安全回路图解

时间:2017-02-28 11:17来源:未知 作者:admin 点击:
电梯起重机械故障特点分析-三菱电梯安全回路图解
随着高层建筑在城市的大规模应用,电梯起重机械在人们的生活中已成为不可缺少的代步工具,起的作用越来越大。但冲顶、墩地、溜梯等电梯故障的出现给人们的生活也带来了巨大的不便,严重的甚至危及人们的生命安全。为了尽可能的减少这些故障问题的出现,保障人们的生命财产安全,文章通过对当前已知的电梯起重械的故障特点进行分析,有针对性的提出了一些故障检测与优化改良的措施。
  1、电梯起重机械故障特征
  为了方便建筑高层居民的生活,电梯在高层建筑中被非常广泛的应用。相关机构通过一系列的调查发现,电梯的安全度比爬楼梯安全要高出50倍。除此之外,我国在欧洲EN81标准基础上制定了GB7588《电梯制造与安装安全规范》标准,这项规定也使得我国成为电梯方面要求最高的国家。这项条文出台不久国家就规定所有相关机构必须严格遵守,强制落实。根据此条文的相关内容。电梯的零部件要先经过相关的权威机构进行检验和型式试验合格后方可实用。另外在新电梯投入使用前或者经过改造再次运行前都要由相关的机构进行严格详细的检测。尽管这些规定在法律法规、标准、规范、规程上保障了电梯的安全性,但电梯实际故障还是时常发生。这就要求我们对已经出现的电梯故障加以分析并提出解决这类问题的有效方法方案。
  1.1 机械疲劳引发的故障
  随着科技的发展,电梯中的荷载称量方式也应与时俱进,那些与时代发展脱节的技术与设备应该及时淘汰。举例来说,当前电梯中采用的电磁式称量装置能够对对电梯荷载进行持续的检测,并通过与群控系统关联对电梯的启动与运行进行适时的调节,保证电梯的顺利、安全运行,这是传统的开关荷载检测技术与设备无法实现的。
  1.2 润滑系统出现的故障
  相比其他部件,电梯门是故障发生率最高的部位。为了保障电梯的安全性,一般会在电梯上的轿箱的底盘上安装两个微动开关,只要电梯的荷载不超过满载值(满载值一般是极限载重额的80%)只会触发一个微动开关,这时电梯能正常运行;一旦超过满载值就会同时触发两个微动开关,电梯将停止运行,并发出警示,同时电梯门也不会关闭。
  1.3 自然磨损引起的故障
  如同其他的机械部件,电梯内的部件也会随者使用时间的延长而逐渐磨损。尽管这种现象不可避免,我们还是可以通过一些手段减小磨损带来的影响,避免电梯出现故障。
  2、电梯起重机械故障诊断系统优化设计措施
  为了保障人们的生命安全,现实生活中的电梯都会有一定的保护措施。这种保护作用通常是通过一些保护装置来实现的,装置会在特定的情况下如电梯超载时发出警示同时阻断电梯的运行,以此来保护电梯里的人们。这些装置种类繁多,按照安装位置的不同可以分为以下几类。
  2.1 活动轿厢
  这种荷载装置是将橡胶固定在底盘和轿厢底盘的中间。通过橡胶的形变来感知荷载的变化,将这个装置与控制系统联动。一旦超载,橡胶发生形变触发保护机制。由于这种方法费用低、安全性好,是当前应用最为广泛的装置,这种方法唯一的缺点就是一旦损坏更换极其不方便。
  2.2 活动轿厢地板
  这种装置主要是被安装在电梯内部,但是并不会直接与电梯部件接触。当电梯内有荷载时,电梯的地板会发生轻微形变向下凹陷,当荷载超过一定值时,地板就会与装置接触引发保护机制。
  2.3 轿顶称量装置
  顾名思义,这种装置通常是被安装在电梯箱的顶部的绳头组合处,它的主要部件是杠杆和弹簧组。该装置通过杠杆的摆动幅度来反映电梯箱内荷载的大小,一旦超载,杠杆摆动幅度达到一定程度就会出发保护机制。
  2.4 机房称量装置
  如果超载装置无法安装在轿底或轿顶,而且电梯采用2:1绕法的时候,可以在机房中安装超载装置。这种装置与轿顶的称量装置比较类似,也是安装在电梯顶部的绳头结合处。不同的是这种装置的杠杆是随着绳头组纵向移动。一旦荷载超过一定值,刚好自动达到一定距离就触发保护机制。
  2.5 电磁式称量装置
  随着科技的发展,电梯技术也取得了很大的成就,为了准确获取所有的电梯荷载情况,以便及时的对电梯的运行状况进行调整电梯的群控技术得到了很大程度的发展。
  3、电梯起重机械故障诊断系统的应用及改善
  (1)电梯主要是用来垂直输送人员或者材料的装置,电梯作用的发挥离不开各个部件的正常运作。只有电梯的各个部件都符合相关的安全规定,各个运行环节都按照相关要求进行操作,电梯顺利进行,才能保证电梯的安全。这就需要设计人员在设计电梯时充分考虑所有因素,设计出最合理的电梯结构,施工单位认真负责,严格按照设计和相关规范施工,确保施工质量,投入运行后相关的人员及时维护。只有通过多方努力才能实现电梯安全。
  (2)对电梯的维护通常由以下两种方式来进行:
  a.通过科学的管理对电梯发生的故障进行预测,并做好预防措施,降低故障率,保证电梯的顺利运行,即维护形式的措施;b.而维护类别的措施也是一种在做好预测、预防措施的同时根据实际的情况进行调整以减小部件的磨损度。通过平时的小规模维修来减少大规模修理的次数。这也是当前应用最广的方法。
  (3)除了对电梯进行及时的维修外,还要注意对电梯备用部件的管理。
  a.通过协调各个部门,及时的采购相关的部件,并对采购的部件进行严格的检测保证其质量。b.注意加强对仓库的监管,确保替换的备用部件达到相关标准的要求。对于电梯也要进行及时的检测,依据检测结果,对电梯故障进行预测,有针对性的进行预防和优化改良。降低电梯的故障率,降低对人们生活的影响。
  4、坚持定期检验检测
  为确保电梯安全运行,最重要的是严格执行《特种设备安全法》的规定,坚持定期检验,《特种设备安全法》第40条明确规定“未经定期检验或者检验不合格的特种设备,不得继续使用”违反了《特种设备安全法》的这一规定,属违法行为。
  综上所述,对电梯起重械进行故障诊断对减少电梯起重械故障有着非常显著的效果。因此必须通过科学的检测手段、先进的检测技术、专业的检测设备对电梯起重机械进行系统、严格的检测,预防电梯起重机械故障。并根据对已知的电梯故障的分析结果提出相应的优化方案。

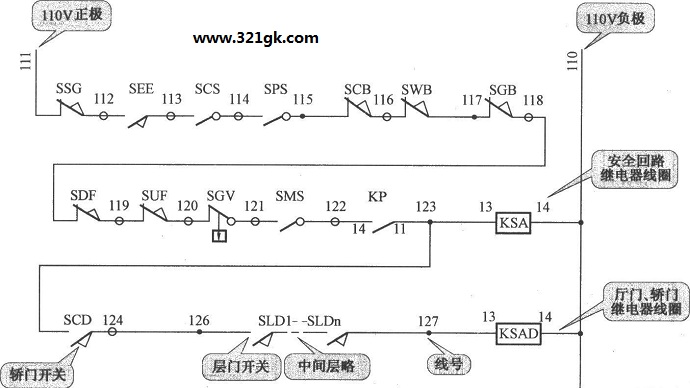

三菱电梯安全回路图解

电梯要想正常运行必须所有安全回路全部接通才行。门锁属于安全回路的一部分。正常情况下,任意一个门锁(即平常我们所看到的电梯门)打开电梯就会停止运行。所有的门锁都是一个串联电路,最后接入电梯控制柜的主板内。门锁短接是指直接在电梯主板的门锁进线处用一个短接线将其短接,这样不管有几个门锁被打开电梯都能正常运行。或者如果查出哪个门锁不通,电梯不能运行,在该门锁处也可将该单一门锁短接,电梯同样可以运行。但请楼主注意,正常情况下切勿短接门锁,这样容易出安全事故!如有必要可直接拨打电梯维保人员,让他们帮你解决电梯问题。
