电梯安全钳的检验方法-电梯结构与原理图解

时间:2017-02-28 11:09来源:未知 作者:admin 点击:
电梯安全钳的检验方法-电梯结构与原理图解
作为关系到电梯安全性的重要部件,安全钳对电梯质量的影响具有决定性。安全钳能否在电梯运行出现问题时及时高效的发挥制动作用,降低电梯轿厢的运行速度或者直接让其停止运行,关系到乘客的生命安全能否得到保障。这就要求我们对安全钳的质量要求要提高一个层次,在安全钳的设计、制造以及安装环节都认真负责,严格按照相关的标准进行,保证安全钳的质量。除此之外,还要做好安全钳的日常维护工作。只有所有环节都严格按照相关规定进行,做好及时的检测工作,才能保证安全钳的正常运行,提高电梯的安全性。
  (1)对安装的安全钳的种类进行检验,检查选用的种类是否符和现实需要,同时对选用的安全钳的各项参数进行检查,对比铭牌标识,检查参数是否符合相关规范。
  (2)在进行检验工作时要将轿厢停在位置较低的地方(一般是二层下1/2处),在这种情况下及时制动系统发生故障对维修人员造成的伤害也是很小的。若是不这样做,一旦制动系统失灵,将会影响维修人员的生命安全。同时在操作时也要注意安全问题,避免人员伤亡。
  (3)对安全钳的动作装置要尤为重视,必须进行详细严格的检测。对构件之间的链接部分以及固定部分要认真检验,避免安全隐患。
  (4)倘若电梯的最大运行高度高于30m,必须要查看防跳器的安装是否符合规范,同时还要检验防跳起是否能够正常运行。
  (5)对安全钳表面的花纹磨损度、夹紧装置等进行检验,确保发生问题时安全钳能提供足够大的摩擦力。对于安全钳来说,表面的花纹是摩擦力的主要来源,一旦磨损过度,就有可能出现因摩擦力不够而造成制动距离过长或者无法有效制动,对乘客的生命财产安全造成威胁。
  (6)对安全钳的安装进行检验,检查其是否符合相关的规定,只有严格按照相关的执行标准来安装安全钳,才能保证安全钳作用的正常发挥,因此必须做好检测工作,对安全钳的安装位置,固定方式以及内部构件之间的连接牢固度进行详细的检验,确保其符合相关的规范要求。
  (7)对安全钳的开关进行检验,确保其处于非闭合状态,安全钳的开关关系到整个保护机制的发动,倘若在出现问题前一直处于闭合状态,当问题发生时安全钳就无法发挥作用。
  (8)通过实验检验轿厢的制动距离,检验安全钳的质量、安装等是否合格。

电梯结构与原理图解

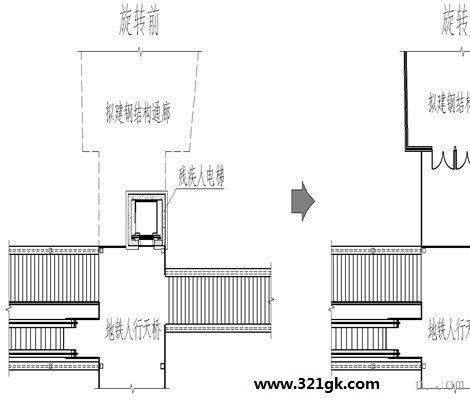

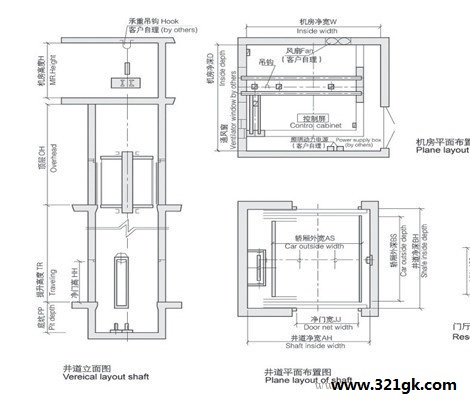

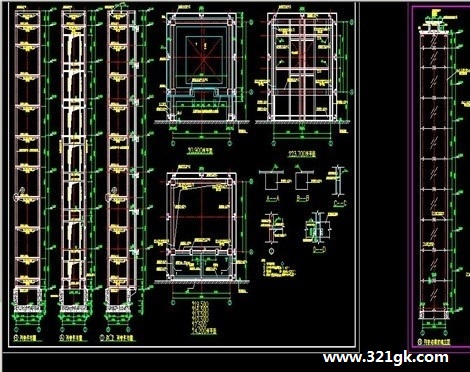

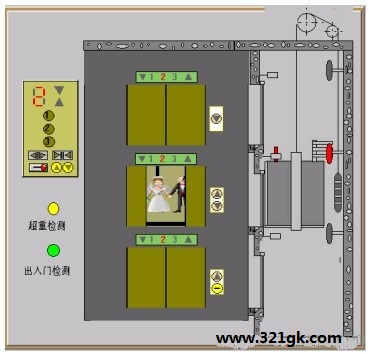

如图所示:轿厢和对重在电动机通过钢丝绳的带动下,下上下运动。轿厢(乘人的)向上,对重向下!反之亦然!

轿厢上有门(有动力可自动开关,有电动机带动),到某一楼层之后会带动外面的门(无动力,只可以通过弹簧的弹力或者重锤的重力自动关)开关!

电梯有超速,越程等等等保护!

平层是通过开关来实现的!

  1.电梯的工作原理
  电梯根据驱动技术分为曳引驱动、强制驱动及液压驱动等多种驱动类型,基于安全性与节能效率,目前应用最为普遍的是曳引驱动电梯。
  电梯的工作原理跟我们通过辘轳的转动从水井里打水类似,水井相当于电梯井道,辘轳相当于电梯驱动主机,井绳相当于悬挂钢丝绳,水桶相当于电梯的轿厢,水桶里的水就相当于我们乘客。辘轳是通过井绳在轴上卷绕向上提水的,如出于省力的考虑,在悬吊水桶的另一侧井绳上悬吊一个平衡水桶和水重量的石块,在向上提水的过程中,水桶上升,石块相应下降,井绳不再在轴上卷绕,由井绳与轴之间的摩擦力平衡井绳所受两侧的重量差,这就是摩擦曳引驱动式电梯的运行原理。目前在用的电梯基本上都是曳引式电梯,悬挂钢丝绳一侧悬吊轿厢,另一侧悬吊平衡用的对重装置,基于安全和经济节能的考虑,平衡重量通常为轿厢重量加上满载荷重量的40%至50%。

电梯构造之机房

  1.曳引机:它是由电动机、制动联轴器、制动器、减速器、曳引轮、底座、光电码盘等零件组成的,主要功能是拖动电梯的升降。

  2.曳引钢丝绳及端接装置:主要用来承受电梯的悬挂重量及反复拉伸。

  3.导向轮和反绳轮:主要是用来将轿厢曳引到相应的曳引机或承重梁上。

  4.控制柜:用于控制接触器、继电器、电容等供电设备的数据控制。

  5.限速器:用于控制电梯速度的保护装置。

电梯构造及工作原理详解



电梯构造之井道

  1.导轨:对电梯轿厢进行定向地导向。

  2.导靴:配合导轨使用,让轿厢能够沿着导轨方向进行定向移动。

  3.缓冲器:当电梯突然失重时,能保护轿厢的掉落速度得到一定的缓冲。

  4.随行电缆:连接所有开关信号、机房控制柜、轿内按钮的连接装置。

电梯构造及工作原理详解



电梯构造之轿厢

  1.轿厢架:主要用来承重厢体。

  2.轿厢操作箱:含有操作盘、楼层显示器等设置,主要供乘客使用。

  3.安全铣:配合限速器一起限制电梯急速下降的速度。

  4.超载与称载装置:限制电梯内的超载。

电梯构造及工作原理详解



电梯构造之层站

  1.层门:供乘客们方便地进出电梯。

  2.梯层显示器:显示楼层数。

  3.层站呼梯按钮:供乘客指示上下梯。

电梯构造及工作原理详解



电梯的工作原理介绍

  通过上面对电梯的每个构造介绍,大家可以知道,电梯是通过箱内的钢丝绳带动上下运动的。当乘客在电梯内设置好停靠层数时,轿厢里的电动机会带动外面的门,让外面门内的弹簧装置将门自动弹开,而这也就是人们常看到的电梯停靠现象。



电梯构造及工作原理详解
  2.电梯的组成
  电梯是一种集机械、电气、电子控制技术为一体的设备。其机械部分相当于人的躯体,电气部分相当于人的神经,微机电子控制部分相当于人的大脑,各部分协同工作和分工,保证电梯安全可靠地运行。
  电梯主要由曳引机、制动器、控制柜、限速器、安全钳、缓冲器、轿厢、轿门、层门、导轨等部件组成。曳引机输出动力,通过钢丝绳驱动轿厢上下运行,类似于汽车的发动机;制动器属于曳引机的一部分,主要用于制停轿厢及保持轿厢处于静止状态,类似于汽车的刹车;控制柜是电梯的大脑,接收处理各种指令和信号,控制操纵电梯的运行,类似于汽车的行车电脑;限速器、安全钳、缓冲器为电梯的三大安全部件,限速器是检查电梯是否出现超速运行的部件,一旦电梯出现意外且运行速度超过额定速度的1.15倍时,它将发出电气、机械两项指令,电气指令发向曳引机制动器,使其制停曳引机,机械指令发向安全钳,使其进入制动工作状态,钳住导轨让轿厢停止运行,安全钳就是执行意外超速情况下的制动部件,缓冲器的功效顾名思义,主要是限制并避免轿厢超过上下部允许行程,而且在其它安全部件失效时,吸收意外超速且超出行程轿厢的冲击动能,尽量降低此时对轿厢内乘客或货物的伤害;轿厢是运载乘客或货物的箱形部件,类似于地铁车厢;轿门和层门是乘客或货物进出轿厢和层站的出入口,为防止垂直电梯轿厢在运行过程中,由于门未关闭而产生对乘客的挤压和剪切伤害,轿门和层门都配置有检测门闭合和锁紧的电气装置,此保护功能类似于地铁的屏蔽门,在屏蔽门未能关闭时,地铁不会运行。导轨限制轿厢和对重装置的活动自由度,使轿厢和对重只能沿着导轨上、下运动,防止轿厢在运行中偏斜或摆动。
  3.电梯运行工作过程
  当我们乘坐电梯时,在我们按下呼梯按钮后,一会儿电梯就会来到我们所在楼层,然后载着我们去往想去的楼层,期间除了按下呼梯方向按钮和目的楼层按钮外,我们不需要进行其它任何操作,有些智能化程度更高的电梯,还可以语音选层或刷房卡自动选层,相对来说,电梯也算一种自动化、智能化程度较高的产品。
  电梯是按一定程序运行的,对应我们的每一次乘梯,电梯都要执行响应呼梯、启动、运行、减速、平层、开门、选层、定向、关门、启动、运行、减速、平层、开门的一整套过程,这每一个工作环节相互衔接,都对应一个独立的控制电路或程序,在设定的安全条件和环境下工作,任何一个环节出现故障,电梯都会自动进入安全保护状态,退出服务,所以我们在乘梯时如发现电梯不响应操作了,这其实是电梯的自我保护,是安全的,只有缺少保护带故障运行才是危险状态。 (责任编辑:admin)
