接触器自锁互锁按钮联锁原理详解 交流接触器吸和后响

时间:2017-03-15 14:01来源:未知 作者:admin 点击:
接触器自锁互锁按钮联锁原理详解-交流接触器吸和后响
     自锁;就是当启动按钮按下接触器线圈吸合,手放开按钮接触器线圈还是吸合状态,就叫自锁。

      互锁:两个设备的运行条件,互相制约属于互锁。比如说A停,B才能运转,B停,A才能运转或A运转,B必须停;B运转,A必须停。

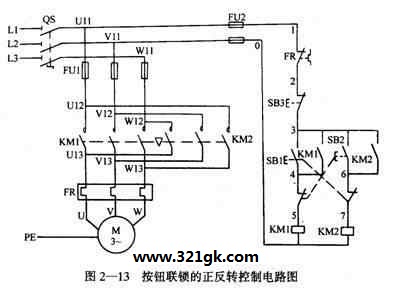

      联锁:将两套锁定装置控制电路交叉连接,即一个打开另一个锁定,或者是只有在一个打开时另一个才能打开,这都叫联锁。

        在自动化控制中,联锁和互锁起到的作用都是防止电气短路,防止运行中的设备超出设定范围和动作按设定顺序完成。

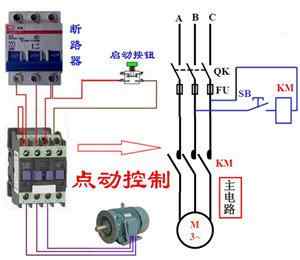

          图1、电动机控制,没有自锁,只能点动运行。

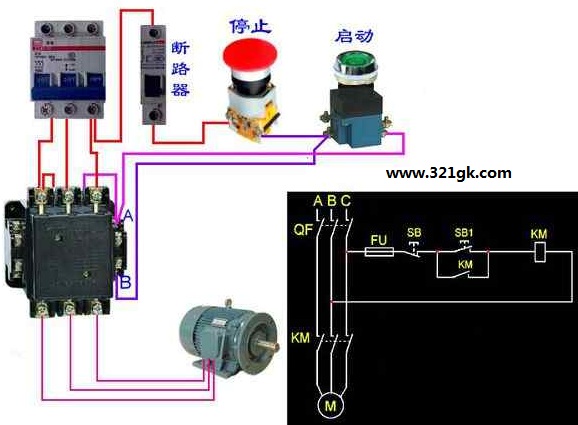

           图2,电动机控制,加了自锁,实现了连续运行。


交流接触器吸和后响

接触器运行,难免产生噪音,但一般很小。
1、接触器运行,难免产生噪音,但一般影响不大,有声音是由于铁芯极面有污物引起的吸合震动,只要震动不大,不会对电路有影响的。
2、一般出现较大的振动与噪音多是接触器内电磁铁与衔铁间的接触面有灰尘和油污或紧固螺丝松弛,把接触器打开用布把接触面擦拭干净,把螺丝紧固即可。
