交流接触器的常开常闭触点接触器怎么接线?交流接触器接线法

交流接触器有主触点和辅助触点，上图接触器触点的前三个是主触点，后两个为辅助：前一个为常开触点，后一个为常闭触点。

　　对于交流接触器的触头系统而言，所谓“常开”、“常闭”是指电磁系统未通电时触头的状态。二者是联动的，当线圈通电时，常闭触头先断开，常开触头后闭合；线圈断电时，常开触头先断开，常闭触头后闭合。在接触器线圈没通电的状态下，用万用表量辅助触头，通的就是常闭，不通的是常开。
也可以看标识（号），常闭标识：11－12，21—22，31—32，41—42；
常开标识：13—14，23—24，33—34，43—44。
万用表两个测试棒分别接 11－12 ，或13—14，类推。

　　常开是接触器线圈在没有得电时，接触器处于自然状态下辅助触点没有导通的触点，通常用NO表示，常开的开是断开，常闭则是自然状态下辅助触点处于导通状态的触点，通常用NC表示，常闭的闭是接通。
   主触点一般只有常开，电流很大，接通主回路。
   一般辅助触点常开的作用是自锁，是并联在上图的启动按钮触点两端的，释放了启动按钮后，就由这个触点继续连接回路，维持这个接触器为吸合状态。
   常闭触点是串联在另一个接触器线圈控制回路中的，目的是阻止另一只接触器吸合，以免造成电路动作混乱甚至短路，如防止电动机同时正反向接触器同时导通等。

交流接触器怎么接线?交流接触器接线法

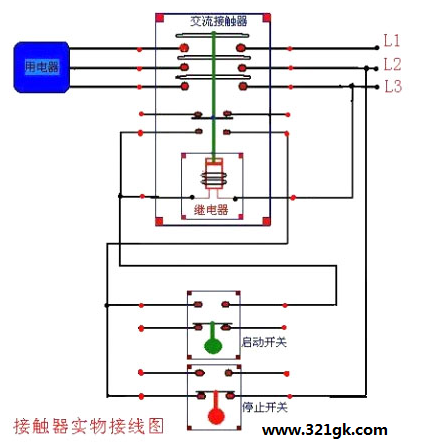

首先电源三相分别接接触器的主触点L1,L2,L3，再从接触器的T1,T2,T3接出三根线接电机的三个接线柱，以上是主电路。
控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的，这个应该知道吧！）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。

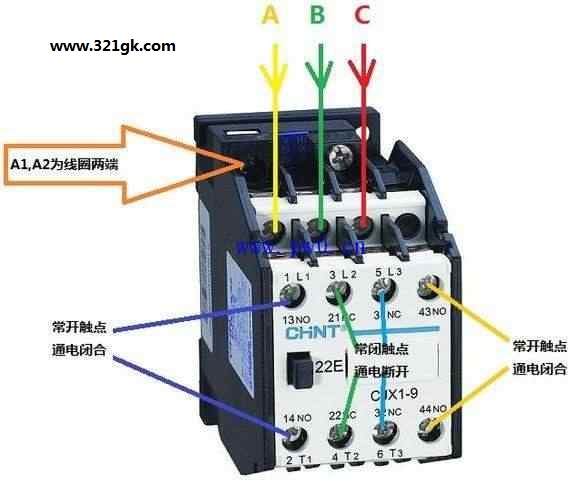

1、3、5接三相电源，（主电路部分）
2、4、6接三相电机
A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。 (责任编辑：admin)
