交流接触器互锁接线图-交流接触器互锁原理-交流接触器互锁实物图

　　一、安装方法：
　　两个接触器分别为km1和km2，将km1接触器的辅助常闭触头串联在km2的控制回路，将km2接触器的辅助常闭触头串联在km1的控制回路，这样就起到了互锁作用，在任何一个接触器吸合的状态下两外一个接触器的控制回路时断开的，电流形不成回路就不会吸合。
假设两个接触器分别为km1和km2，将km1接触器的辅助常闭触头串联在km2的控制回路，将km2接触器的辅助常闭触头串联在km1的控制回路，这样就起到了互锁作用，在任何一个接触器吸合的状态下两外一个接触器的控制回路时断开的，电流形不成回路就不会吸合。
假设这两个交流接触器为A接触器（常闭辅助触头为a）和B接触器（常闭辅助触头为b）。用A与B的常闭辅助触头a、b完成互锁功能。接线叙述如下：

接触器B控制A：把A接触器的线圈一端接至B接触器的常闭辅助触头b的一个端点上，然后再从b的另一端点上引出线到电源开关或启动按钮上。这样接触器B通过常闭辅助触点b控制了接触器A，如果b断开，接触器A不能得电。
接触器A控制B：把B接触器的线圈一端接至A接触器的常闭辅助触头a的一个端点上，然后再从a的另一端点上引出线到电源开关或启动按钮上。这样接触器A通过常闭辅助触点a控制了接触器B，如果a断开，接触器B不能得电。
按照上述方法把两个接触器连线接好，就完成了互锁接线。

　　二、交流接触器的简单介绍：
　　交流接触器主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的产品。CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至 370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。产品符合GB 14048.4和IEC 60947-4-1等标准。
　　三、图示：

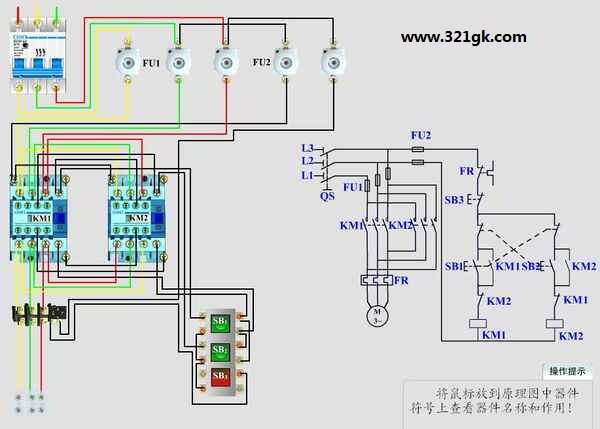

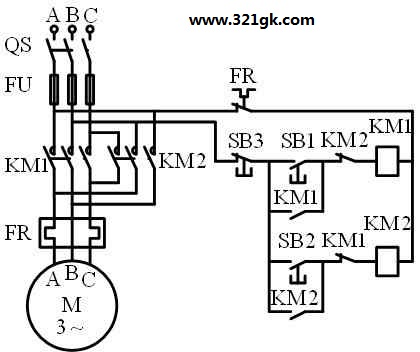

交流接触器互锁原理

两个接触器分别为km1和km2，将km1接触器的辅助常闭触头串联在km2的控制回路，将km2接触器的辅助常闭触头串联在km1的控制回路，这样就起到了互锁作用，在任何一个接触器吸合的状态下两外一个接触器的控制回路时断开的，电流形不成回路就不会吸合。
KM1、KM2若同时动作会使主回路严重短路，造成事故。
所以把KM1的常闭触点串联在KM2线圈回路中，KM2的常闭触点串联在KM1线圈回路中。一旦KM1得电正转，KM2就不可能得电，从客观上防止短路事故。

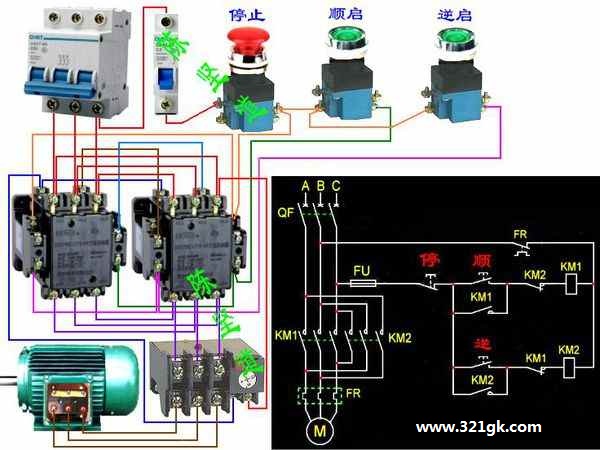

交流接触器互锁实物图

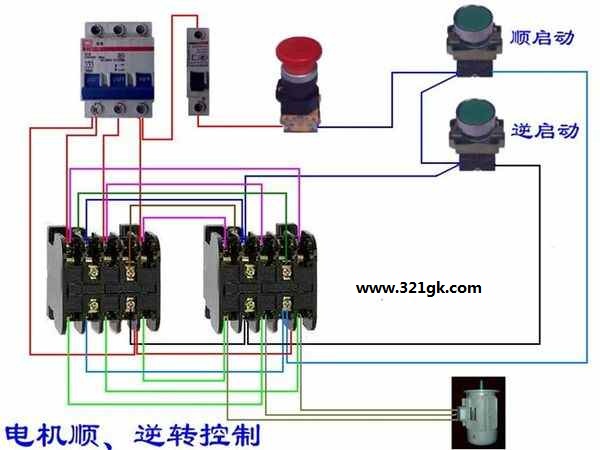

这是两个接触器KM1、KM2控制电动机正反转电路。

KM1、KM2若同时动作会使主回路严重短路，造成事故。
所以把KM1的常闭触点串联在KM2线圈回路中，KM2的常闭触点串联在KM1线圈回路中。一旦KM1得电正转，KM2就不可能得电，从客观上防止短路事故。
