交流接触器怎样分辨常开和常闭

时间:2018-02-09 10:35来源:未知 作者:admin 点击:
在接触器线圈没通电的状态下,用万用表量辅助触头,通的就是常闭,不通的是常开。也可以看标识(号),常闭标识:11-12,2122,3132,4142;常开标识:1314,2324,3334,4344。万用表两
在接触器线圈没通电的状态下,用万用表量辅助触头,通的就是常闭,不通的是常开。也可以看标识(号),常闭标识:11-12,21—22,31—32,41—42;常开标识:13—14,23—24,33—34,43—44。万用表两个测试棒分别接 11-12 ,或13—14,类推。

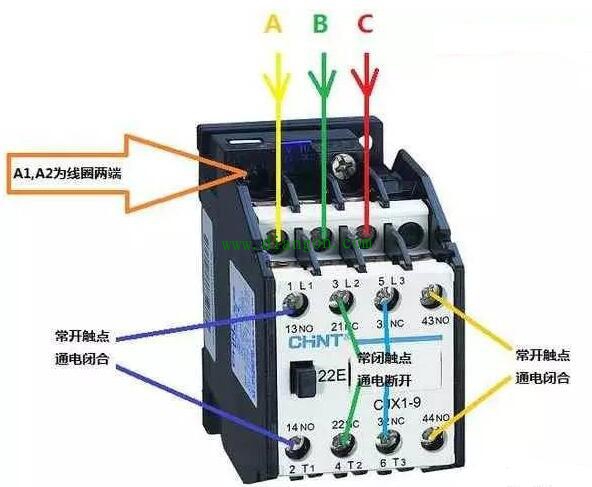

常规L1,L2,L3为A相,B相,C相电源进线;常规T1,T2,T3为A相,B相,C相电源出线;A1,A2为接触器线圈两端;有两个A2是厂家为方便接线,A2有两个接线点,是一样的,接线时可以A1,A2接在接触器一侧,也可以接在接触器两侧;13NO,14NO为常闭接点;

科普一下:NC和NO都是辅助触点,NC是常闭点,NO是常开点。NO和NC的触点编号是有规律的。11和12是一对常闭点,13和14是一对常开点,21和22是一对常闭点,23和24是一对常开点,以此类推,凡是有2的点,都是常闭点,有4的点,都是常开点。偶数编号是引出端,奇数编号是公共端; (责任编辑:admin)
