接触器自锁为什么不会短路接触器自锁正转控制线路原理图解

接触器自锁为什么不会短路
因为按钮连接的那根线本身就是通的（自锁触头连通），按与不按都没有影响。如果问题中的“短路”确实指的是短路，解答是这个电路不存在短路，因为串联有继电器线包。
若问题中的“短路”指的是断路，上面已做解释，启动按钮在继电器吸合后，自锁触头接通了启动回路，启动按钮按与不按都不能断开这个回路。要想断路得按停止按钮。

接触器自锁正转控制线路原理图解

很多朋友，一看到电路，就头痛，其实电路就像积木，不论多复杂的电路，都是由小电路搭积而成。所以只要掌握了基本电路单元，就能看懂的整个电路。下面就是接触器自锁正转控制线路，我们从电路组成与技术要求开始分析。

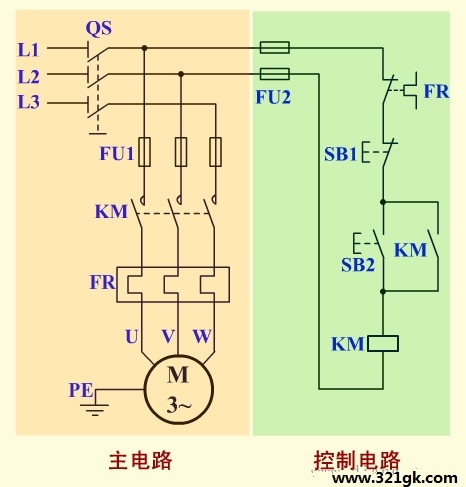

1、电路原理图

2、电路组成
　　本电路由电源隔离开关 QS；熔断器 FU1、FU2；交流接触器 KM；启动按钮 SB2；停止按钮 SB1；热继电器 FR 和电动机 M 组成。
3、技术要求
按启动按钮 SB2，电动机起动并连续运行。
按停机按钮 SB1，电动机停止运行。
4、工作原理

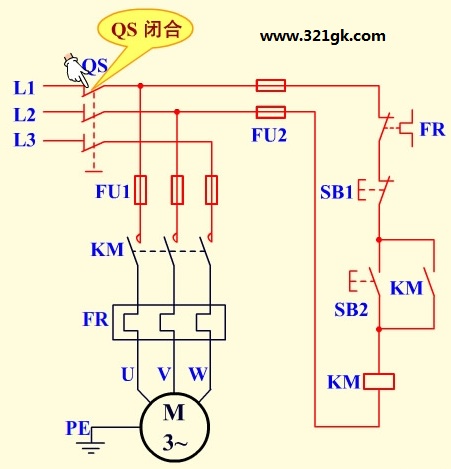

（1）合上 QS，电源引入。如下图所示：

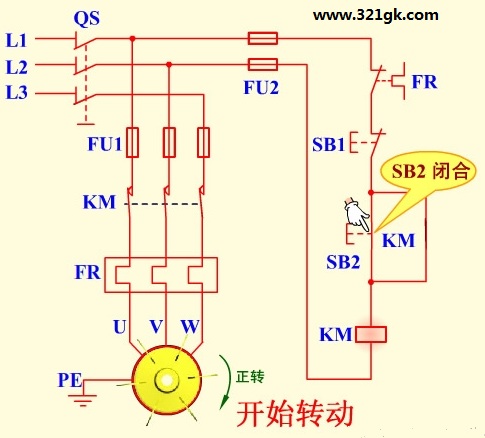

（2）电动机正转运行
按下 SB2→KM 线圈得电→→KM 主触点闭合→电动机 M 正转。
同时→KM 自锁触点闭合→实现自锁。

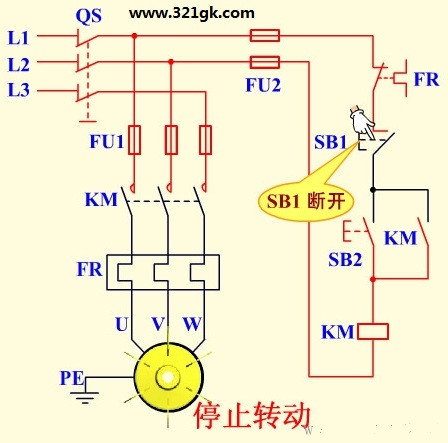

（3）电动机停止运行
按下 SB1→KM 线圈失电→→KM 主触点断开→电动机 M 停止。
同时→KM 自锁触点断开→解除自锁。
