交流接触器有几种接法交流接触器实物互锁接线图

在不同电路有不同接法，共有多少种接法谁也说不清。反正一般接触器有三对主触头用于切断主电路和两对常开触头（让电路始终接通或用于控制其他接触器的线圈）两对常闭触头（用来联锁其他接触器）！所以要跟据你的电路要求来实际运用各触头作用。
交流接触器按照主触点来区分只有一种，三副常开主触点。辅助触点有很多种，有常开有常闭等。比如施耐德的接触器LC1D1211这四位数字的含义分别为：12是它的额定电流为12安培，11指一副常开一副常闭。十位代表常开触点的数量，个位表示常闭触点的数量。
一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少（220V或 380V），一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。

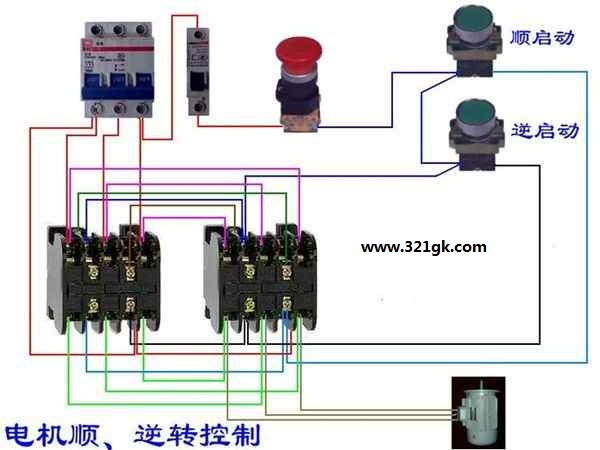

交流接触器实物互锁接线图

KM1、KM2若同时动作会使主回路严重短路，造成事故。
所以把KM1的常闭触点串联在KM2线圈回路中，KM2的常闭触点串联在KM1线圈回路中。一旦KM1得电正转，KM2就不可能得电，从客观上防止短路事故。
