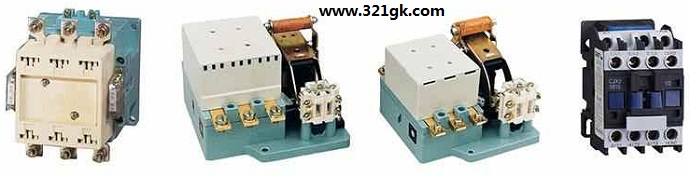

交流接触器的选用与运行维护不同负载下交流接触器选用方法

(1)选用：
①主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。
②接触器的电磁线圈额定电压有36V、110V、220V、380V等，电磁线圈允许在额定电压的80%～105%范围内使用。
(2)运行维护：
①运行中检查项目：a、通过的负荷电流是否在接触器额定值之内；b、接触器的、分合信号指示是否与电路状态相符；c、运行声音是否正常，有无因接触不良而发出放电声；d、电磁线圈有无过热现象，电磁铁的短路环有无异常；e、灭弧罩有无松动和损伤情况；f、辅助触点有无烧损情况；g、传动部分有无损伤；h、周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。
②维护：在电气设备进行维护工作时，应一并对接触器进行维护工作。
外部维护：a、清扫外部灰尘；b、检查各紧固件是否松动，特别是导体连接部分，防止接触松动而发热；
触点系统维护：a、检查动、静触点位置是否对正，三相是否同时闭合，如有问题应调节触点弹簧；b、检查触点磨损程度，磨损深度不得超过1mm，触点有烧损，开焊脱落时，须及时更换；轻微烧损时，一般不影响使用。清理触点时不允许使用砂纸，应使用整形锉；c、测量相间绝缘电阻，阻值不低于10MΩ；d、检查辅助触点动作是否灵活，触点行程应符合规定值，检查触点有无松动脱落，发现问题时，应及时修理或更换。
铁芯部分维护：a、清扫灰尘，特别是运动部件及铁芯吸合接触面间；b、检查铁芯的紧固情况，铁芯松散会引起运行噪音加大；c、铁芯短路环有脱落或断裂要及时修复。
电磁线圈维护：a、测量线圈绝缘电阻；b、线圈绝缘物有无变色、老化现象，线圈表面温度不应超过65°C；c、检查线圈引线连接，如有开焊、烧损应及时修复。
灭弧罩部分维护：a、检查灭弧罩是否破损；b、灭弧罩位置有无松脱和位置变化；c、清除灭弧罩缝隙内的金属颗粒及杂物。

接触器选用原则_不同负载下交流接触器选用方法

接触器在电气控制中大量运用，电工学习网小编在本文分享接触器选用原则，结合接触器应用实例介绍接触器选用方法，对提高电工技能大有帮助。
接触器选用原则
1、根据控制对象所用电源类型选择接触器类型，一般交流负载用交流接触器，直流负载用直流接触器，当直流负载容量较小时，也可以选用交流接触器，但交流接触器的额定电流应适当选大一些。
2、所选接触器主触点的额定电压应大于或等于控制线路的额定电压。
3、应更具控制对象类型和使用场合，合理选择接触器主触点的额定电流。
4、当控制线路简单并使用电器较少时，应根据电源等级选用AC380V或AC220V的电压。当线路复杂时，从人身和设备安全角度考虑，可选择36V或110V电压的线路，增加相应变压器设备。
5、根据控制线路的要求，合理选择接触器的触点数量及类型。
6、选择接触器还要考虑工作环境和接触器的结构形式。

不同负载下交流接触器选用方法
为了使接触器不会发生触头粘连烧蚀，延长接触器寿命，接触器要躲过负载启动最大电流，还要考虑到启动时间的长短等不利因数，因此要对接触器通断运行的负载进行分析，根据负载电气特点和此电力系统的实际情况，对不同的负载启停电流进行计算校合。
1、控制电热设备用交流接触器的选用
这类设备有电阻炉、调温设备等，其电热元件负载中用的绕线电阻元件，接通电流可达额定电流的1.4倍，如果考虑到电源电压升高等，电流还会变大。此类负载的电流波动范围很小，按使用类别属于AC-1，操作也不频繁，选用接触器时只要按照接触器的额定工作电流Ith等于或大于电热设备的工作电流1.2倍即可。
2、控制照明设备用的接触器的选用
照明设备的种类很多，不同类型的照明设备、启动电流和启动时间也不一样。此类负载使用类别为AC-5a或AC-5b。如果启动时间很短，可选择其发热电流Ith等于照明设备工作电流1.1倍。启动时间较长以及功率因数较低，可选择其发热电流Ith比照明设备工作电流大一些。
3、控制电焊变压器用接触器的选用
当接通低压变压器负载时，变压器因为二次侧的电极短路而出现短时的陡峭大电流，在一次侧出现较大电流，可达额定电流的15-20倍，它与变压器的绕组布置及铁芯特性有关。当电焊机频繁地产生突发性的强电流，从而使变压器的初级侧的开关承受巨大的应力和电流，所以必须按照变压器的额定功率下电极短路时一次侧的短路电流及焊接频率来选择接触器，即接通电流大于二次侧短路时一次侧电流。此类负载使用类别为AC-6a。
4、电动机用接触器的选用
电动机用接触器根据电动机使用情况及电动机类别可分别选用AC-2～AC-4，对于启动电流在6倍额定电流，分断电流为额定电流下可选用AC-3，如风机水泵等，可采用查表法及选用曲线法，根据样本及手册选用，不用再计算。
绕线式电动机接通电流及分断电流都是2.5倍额定电流，一般启动时在转子中串入电阻以限制启动电流，增加启动转矩，使用类别AC-2，可选用转动式接触器。
当电动机处于点动、需反向运转及制动时，接通电流为6I，使用类别为AC-4，它比AC-3严酷的多。可根据使用类别AC-4下列出电流大小计算电动机的有功功率。公式如下：
P=1.732×U×I×COSΦ
公式中：P为三相电有功功率；U为线电压；I为线电流；COSΦ为功率因素。
【注意】
(1)星形（Y）的相电压是每项火线对地线为220V，线电压是ABC三相火线分别间的电压为380V。星形时线电流等于相电流，线电压等于相电压的根号三倍。
(2)三角形(△)接法的负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；三角时线电流等于相电流的根号三倍，相电压等于线电压。
由于三相电源相线之间电压为380V，相线与中线之间电压为220V。将三个负荷（一般为相等的负荷）连接在相线之间（每两相之间接一个负载），为三角形接法；将三个符合接在三根相线与中线之间（同样每个相线到中线连接一个负载）为星型接法。可以看出，三角形接法每个负载两端所加电压为380V，星型接法则为220V；因此，三角形接法负载输出功率大，星型接法较小。同时，三角形接法对负载的耐压要求相应也较高。
如果允许触头寿命缩短，AC-4电流可适当加大，在很低的通断频率下改为AC-3类。
根据电动机保护配合的要求，堵转电流以下电流应该由控制电器接通和分断。大多数Y系列电动机的堵转电流≤7Ie，因此选择接触器时要考虑分、合堵转电流。规范规定：电动机运行在AC-3下，接触器额定电流不大于630A时，接触器应当能承受8倍额定电流至少10秒。
对于一般设备用电动机，工作电流小于额定电流，启动电流虽然达到额定电流的4～7倍，但时间短，对接触器的触头损伤不大，接触器在设计时已考虑此因数，一般选用触头容量大于电动机额定容量的1.25倍即可。
对于在特殊情况下工作的电动机要根据实际工况考虑。如电动葫芦属于冲击性负载，重载启停频繁，反接制动等，所以计算工作电流要乘以相应倍数，由于重载启停频繁，选用4倍电动机额定电流，通常重载下反接制动电流为启动电流2倍，所以对于此工况要选用8倍额定电流。
【经验分享】
行业内多年从事电气工作的电工师傅们总结一些使用经验分享给大家：
1、持续运行的设备，按照负载额定电流等于接触器额定电流的67%-75%来选用接触器。
2、间断运行的设备，按照负载额定电流等于接触器额定电流的80%来选用接触器。
3、反复短时间运行的设备，按照负载额定电流116%-120%等于接触器额定电流来选用接触器。
4、目前国产低压电气产品偷工减料情况普遍，接触器真实地额定容量要按其铭牌说明的额定容量打7折使用！！ (责任编辑：admin)
