交流接触器判断好坏方法接触器怎么接线?交流接触器接线图解

(1)看
  ①看其是否工作。
  ②开机如接触器吸合，此时一个电动机工作，另一电动机不工作（没电容良好），可初步判定接触器坏。因为电动机和电动机都是通过接触器的常开触点控制，触点工作是同步的，如其中一个工作，另外一个不工作可大致判定为接触器损坏。
(2)听
  ①听其是否有很大的“吱吱”的声响，如有则可能是：电源电压低；接触点上有脏物或动、静铁芯接触面上有脏物。
  ②若听到“咔咔”接触器吸不上的声音，多为两种情况：电源电压低；接触器吸力不够。
(3)闻
  闻有没有焦味，如有应检查绕组和触点。
(4)量
  断电将触点控制一端的线取下，用万用表欧姆挡测量，按下试验端头三个主触点及另一组常开触点，都应是导通的，常闭触点不应导通。放下试验端头，主触点及常开触点都不应导通，常闭触点应导通，线圈绕组僖应为200Ω左右。测量前应先把一端的线去掉再测量。
(5)短接
  开机，接触器吸合后，如另一电动机不转，不能证明接触器的触点是否坏了，可以用尖嘴钳掰开，用两尖头分别短接同…组的上下触点，如此时另一电动机工作，则证明触点坏了（注：在使用此方法时应注意安全）。

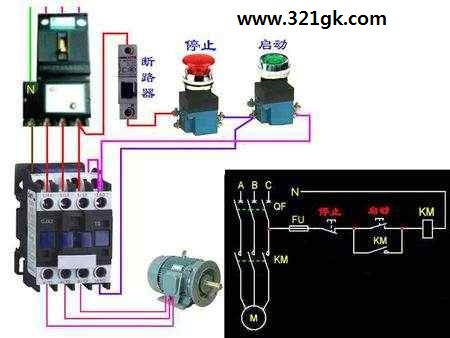

交流接触器怎么接线?交流接触器接线图解

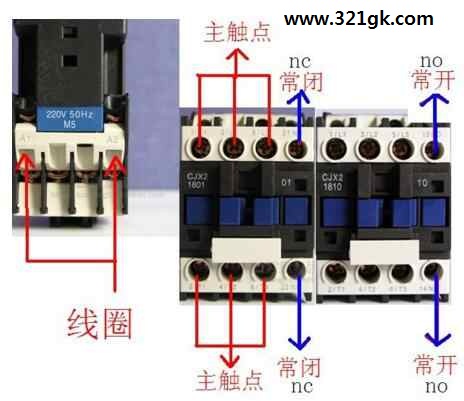

1、3、5接三相电源，（主电路部分）
　　2、4、6接三相电机
　　A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
　　13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

1、3、5接三相电源，2、4、6接三相电机（主电路部分），13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。 (责任编辑：admin)
