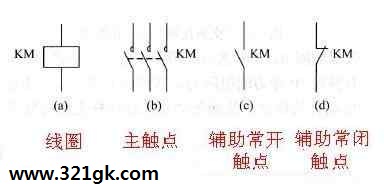

交流接触器常闭常开符号 220v和380v交流接触器的区别

对于交流接触器的触头系统而言，所谓“常开”、“常闭”是指电磁系统未通电时触头的状态。二者是联动的，当线圈通电时，常闭触头先断开，常开触头后闭合；线圈断电时，常开触头先断开，常闭触头后闭合。

　　常开是接触器线圈在没有得电时，接触器处于自然状态下辅助触点没有导通的触点，通常用NO表示，常开的开是断开，常闭则是自然状态下辅助触点处于导通状态的触点，通常用NC表示，常闭的闭是接通。交流接触器中的“常开”用 NO 表示；与之相对的，“常闭”用 NC 表示。

常开触点的“NO” 是normal open的缩写
常闭触点的“NC” 是normal close的缩写
接触器/继电器在线圈没有得电时，断开状态的触点是常开触点，闭合状态的触点是常闭触点。

220伏和380伏交流接触器一样吗?220v和380v交流接触器的区别

220v和380V交流接触器的机械原理没区别，主要区别在线圈电压上，分别380V和220V！
剩下的区别还有以下三点：
一、接线区别：
1. 220V的线圈A1和A2接1零1火；
2. 380V的A1和A2接俩火线；
二、线径和匝数区别：
相对而言，
220V交流接触器的线径粗、匝数少；
380V交流接触器则相反，线径细、匝数大！
三、交流接触器的使用：
如果控制电源电压是380伏的必须使用线圈是380伏的交流接触器。同样220伏的交流接触器只能在控制电压220伏的线路中使用。 (责任编辑：admin)
