交流接触器的数字字符含义　正反转互锁二次回路控制线路图

交流接触器1L1、3 L2、5L3是接触器电源侧，接三相电源。
2T1、4T2、6T3是负载侧接负载。NO为常开触点，通电以后触点闭合，变常闭触点。
NC为常闭触点，通电变学常开。
CJX2-8011是接触器型号，80是额定电流为80A。
11表示一常开一常闭。

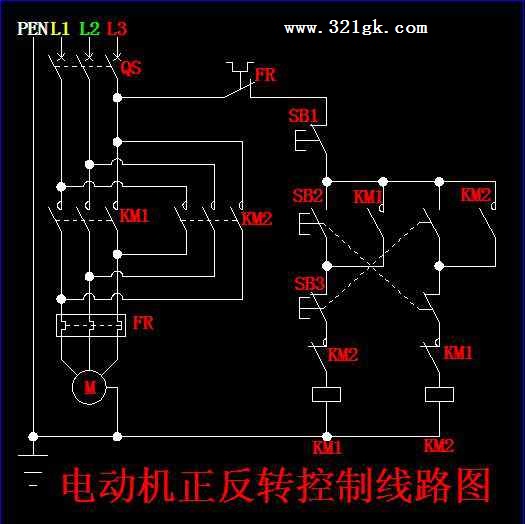

交流接触器正反转互锁二次回路控制线路图

一、交流接触器原理，利用了外界电源加在线圈上，产生了电磁场，加电吸合，断电后接触点就断开。因此，外加电源的接点，是需要有线圈的两个接点。一般在接触器的下部，并且各在一边。而其他的几路输出和输入一般在上部，这个一看接触器就知道。注意，外加电源的电压为220V或380V，接触点是常闭还是常开。
二、三相接触器，有八个点。三路输入，三路输出，以及余下的两个控制点。输入和输出是相对的。这个接触器上一看就可以看得出来。如果有加自锁的话，则需要多出一个输出点的端子将线接到接触器的控制点上面，就可以了。

接触器与热过载继电器的接线方法

　　交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
　　热过载继电器：当它接入主电路内，流过与电动机相同电流，当电动机过载达到一定程度时，热元件被加热达到一定弯曲程度，推动热继电器动作结构。

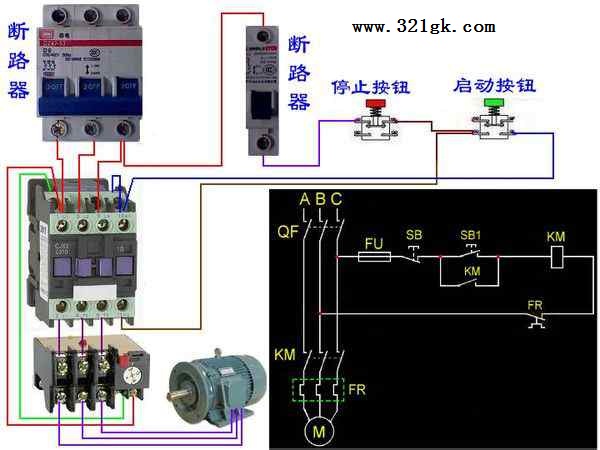

　　热过载继电器有两组辅助触点，常开和常闭。交流接触器的线圈要连接热过载继电器的常闭触点便可以。如下图接法;
