交流接触器如何原则?交流接触器选用原则各接线端子作用图解

根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。
1、选择接触器的类型
根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。
2、选择接触器主触头的额定电压
其次接触器主触头的额定电压应等于或大于负载的额定电压。
3、选择接触器主触头的额定电流
被选用接触器主触头的额定电流应不小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。
4、根据控制电路要求确定吸引线圈工作电压和辅助触点容量
如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。直流接触器线圈的额定电压应视控制回路的情况而定。而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。
（1）交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。
　　（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过约定发热电流。
　　（3）按短时的动、热稳定校验。线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断能力。
　　（4）接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量应满足控制回路接线要求。要考虑接在接触器控制回路的线路长度，一般推荐的操作电压值，接触器要能够在85～110%的额定电压值下工作。如果线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。
　　（5）根据操作次数校验接触器所允许的操作频率。如果操作频率超过规定值，额定电流应该加大一倍。
　　（6）短路保护元件参数应该和接触器参数配合选用。选用时可参见样本手册，样本手册一般给出的是接触器和熔断器的配合表。

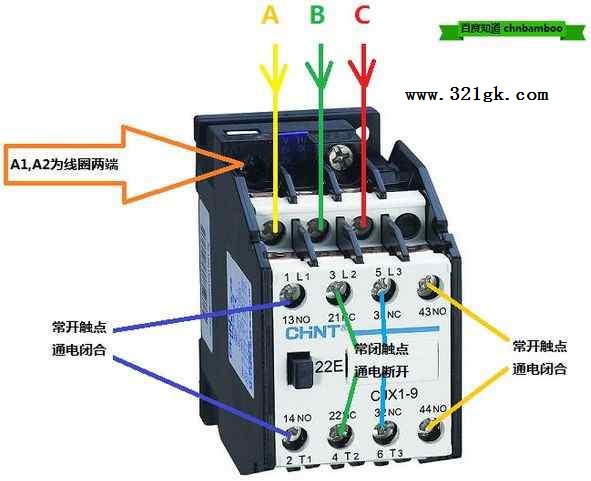

交流接触器各接线端子作用图解

常规L1,L2,L3为A相，B相，C相电源进线；
常规T1,T2,T3为A相，B相，C相电源出线；
A1,A2为接触器线圈两端；有两个A2是厂家为方便接线，A2有两个接线点，是一样的，接线时可以A1,A2接在接触器一侧，也可以接在接触器两侧；
13NO，14NO为常闭接点；

科普一下：
NC和NO都是辅助触点，NC是常闭点，NO是常开点。NO和NC的触点编号是有规律的。11和12是一对常闭点，13和14是一对常开点，21和22是一对常闭点，23和24是一对常开点，以此类推，凡是有2的点，都是常闭点，有4的点，都是常开点。偶数编号是引出端，奇数编号是公共端；
