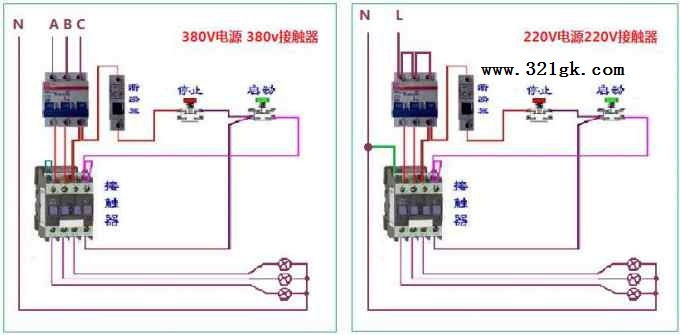

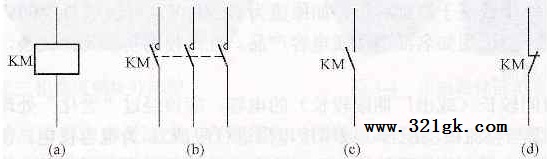

380V接触器主触头还是接电源进线和出线，和220V接触器的主要区别在于线圈控制电压是要接两根相线，而不是一个相线和一个零线。  交流接触器电气符号  图 交流接触器电气符号 (a)线斟；(b)主触点；(c)动合辅助触点：(d)动断辅助触点 交流接触器开关作用 交流接触器前面的开关是做控制用的； 点动就是启动按钮按下时，接触器线圈得电吸合。松开时，接触器线圈失电，断开。 长动的接法，就是在点动的基础上，在停止按钮后端上再接一根线接到接触器常开辅助触点的一端，辅助触点的另一端接在线圈上触点，此触点与启动按钮连接 按下启动按钮，线圈得电吸合，同时辅助触点吸合。线圈同时也通过辅助触点与控制线连通。松开启动按钮，虽然按钮与线圈断开，但是线圈仍然通过辅助触点与控制线连通，仍然得电吸合。 按下停止按钮，线圈失电，接触器释放。 (责任编辑：admin) |
220v/380v交流接触器怎么接线 交流接触器电气符号
时间:2017-05-25 16:51来源:未知 作者:admin 点击:
次
220v/380v交流接触器怎么接线-交流接触器电气符号-交流接触器开关作用
