交流接触器分类 交流接触器结构、符号与工作原理

时间:2018-02-05 10:00来源:未知 作者:admin 点击:
从用途来角度,交流接触器可分为: 一、工业用接触器,多为通用型号,常见型号主要为CJ系列中的CJX2系列,CJ20系列,CJT1系列; 二、建筑及家用接触器,ABBESB系列、悍客HBC1系列、正泰
从用途来角度,交流接触器可分为:
一、工业用接触器,多为通用型号,常见型号主要为CJ系列中的CJX2系列,CJ20系列,CJT1系列;
二、建筑及家用接触器,ABBESB系列、悍客HBC1系列、正泰NCH8系列、西门子3TF系列、施耐德ICT系列等。
交流接触器利用主接点来开闭电路,用辅助接点来执行控制指令。 主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁,电磁铁由两个“山”字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。为了使磁力稳定,铁芯的吸合面,加上短路环。交流接触器在失电后,依靠弹簧复位。另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短。20A以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。

交流接触器制作为一个整体,外形和性能也在不断提高,但是功能始终不变。无论技术的发展到什么程度,普通的交流接触器还是有其重要的地位。

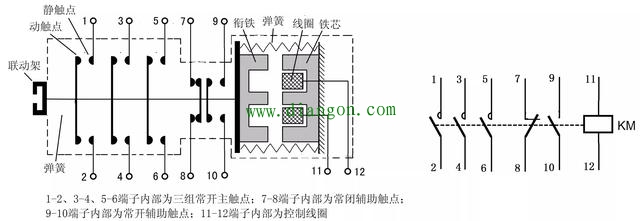

交流接触器的结构及符号如下图所示,它主要由三组主触点、一组常闭辅助触点、一组常开辅助触点和控制线圈组成,当给控制线圈通电时,线圈产生磁场,磁场通过铁芯吸引衔铁,而衔铁则通过连杆带动所有的动触点动作,与各自的静触点接触或断开。交流接触器的主触点允许流过的电流较辅助触点大,故主触点通常接在大电汉的主电路中,辅助触点接在小电流的控制电路中。


有些交流接触器带有联动架,按下联动架可以使内部触点动作,使常开触点闭合、常闭触点断开,在线圈通电时衔铁会动作,联动架也会之运动,因此如果接触器内部的触点不够用时,可以在联动架上安装辅助触点组,接触器线圈通时联动架会带动辅助触点组内部的触点同时动作
