短路后空气开关不跳闸空气开关额定电流选择开关接法图解

短路为什么空开不跳闸
短路电流没有超过空气开关的跳闸电流。
短路时，小空气开关不跳而总的开关跳了，一般是小的空气开关质量标称不合格，或配置不合理。
空气开关配置问题，原则上是小空气开关负载电流要小于大空气开关。即小空气开关负载电流是30A，大空气开关要50A以上。不能相反，相反了，当然是大开关先跳了。
有些小空气开关质量差的，就不会有标准的负载电流数，甚至根本就不会跳，只有一个开关功能而已，所以，一旦短路时，小空气开关就不起作用，而大开关跳了。属于劣质开关，那是不安全的。

空气开关额定电流选择

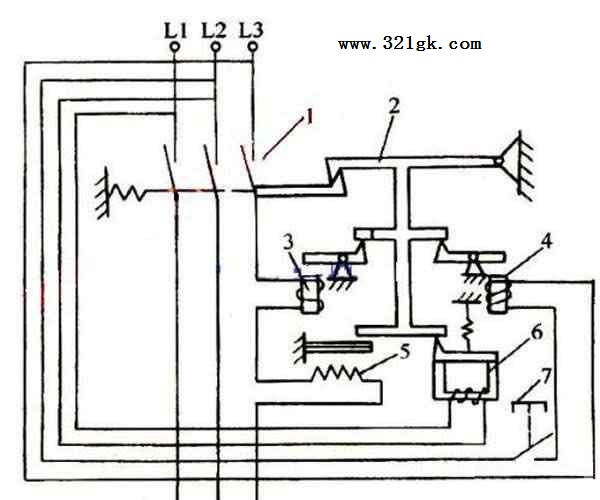

自动空气开关的一般选用原则是：
（１）根据线路对保护的要求确定断路器的类型和保护形式--确定选用框架式、装置式或限流式等。
（2）自动空气开关的额定电压≥线路额定电压。
（3）自动空气开关的额定电流≥线路计算负载电流。
（4）热脱扣器的整定电流＝所控制负载的额定电流。
（5）电磁脱扣器的瞬时脱扣整定电流≥负载电路正常工作时的峰值电流。
（6）动空气开关欠电压脱扣器的额定电压＝线路额定电压。
（7）配电线路中的上、下级断路器的保护特性应协调配合，下级的保护特性应位于上级保护特性的下方且不相交。
（8）断路器的长延时脱扣电流应小于导线允许的持续电流。
家用空调的空气开关漏电、短路保护跳闸电流选择，可根据空调功率及供电电压（220V单相电或380V三相电），计算出空调正常工作的回路电流，然后加上一定的安全余量电流即为空气开关漏电、短路保护跳闸电流。举例：假如你家现用空调功率是3P、220V电压供电，则该空调正常工作的回路电流是：735瓦*3/220V=10A（1P等于735瓦），加上一定的安全余量电流，则该空调漏电、短路保护跳闸电流选择额定电流为16A或20A的空气开关即可。假如空调功率是3P、380V电压供电，则该空调正常工作的回路电流是：735瓦*3/380V=5.8A，加上一定的安全余量电流，则该空调漏电、短路保护跳闸电流选择额定电流为16A的空气开关即可，此时额定电流为20A空气开关就过大了。你家空调可以参考上述例子进行计算后选择相应额定电流的空气开关。

空气开关接法图解

下面，就举例来说明空气开关的接线方法。如果从大电表到家里有3根线，红蓝花三色的，可以用一个带漏电保护的空气开关做总控开关（A0），另外有三个普通的空气开关分别控制家里的灯（A1）、空调（A2）、插座（A3）。从正面看，其中A0上方是2个接线桩，右边的刻了一个N符号，下方也是2个接线桩，右边的刻了一个N符号；A1、A2、A3是一样的，上方和下方分别有一个接线桩。
该如何对这些空气开关进行接线，形成一个安全的线路呢？
接线方法如下：
从外面进来的三根电线是这样区分的：红色火线（L）、蓝色零线（N）、花线是地线（E/PE/G/GND)地线通常是黄绿相间的。如果你要安装室内电路，那么你室内电路的电线也要相应地使用这三种颜色的导线；开关要正面安装，上端为进线，下端为出线。一般情况，地线不进开关。

一、接室内线
1、在下方标有字母 N 接零线零线（蓝色），所有室内的零线都接这里。
2、在下方 A1 接照明线（电灯）的火线。
3、在下方 A2 接插座线的火线分路。
4、在下方 A3 接空调线的火线分路。
二、接进户线（外面进来的电线）
1、在上方 N 接零线（蓝色）
2、在上方 L 接火线（红色）
注意：地线不用进入开关。 (责任编辑：admin)
