真空断路器拒跳故障原因分析户外真空断路器安装图

真空断路器是变电所主要电气设备，运行中由于各种原因，真空断路器发生跳闸故障时有发生。真空断路器跳闸失灵，对系统的安全运行有很大的危害，因为当设备发生故障时，断路器拒绝跳闸，会导致越级跳闸，母线失压造成事故扩大，甚至使系统瓦解。因此，迅速判断其原因和正确处理，是十分重要的。
一、真空断路器拒跳时应进行的操作项目：
(1)、将拒跳真空断路器经倒闸操作倒至单独的一段母线上，与母联断路器串联运行，即用母联断路器的保护代替拒跳断路器的保护。退出拒跳断路器的保护装置后，再处理其二次回路故障。
(2)、对于双电源的用户，倒负荷后再停电检查处理。
(3)、有旁路母线的，将负荷倒至旁路母线后，方可停电检查处理。
(4)、拒跳断路器停电操作如果电动跳闸断不开时，操作电动机构跳闸铁心或脱扣机构的方法将其断开。
二、发生拒跳故障的原因分析：
(1)、跳闸铁心不动作。将控制开关转到“预跳”位置，指示灯不闪光，说明跳闸回路不通。可在断开操作时，测量跳闸线圈两端有无电压。若无电压或电压很低，其原因有：控制回路熔丝熔断或接触不良，控制开关触点、断路器辅助开关动合触点、液压分闸闭锁微动开关触点及接线端子等接触不良;两端电压正常，原因有跳闸线圈极性接反，跳闸铁心卡涩等。
(2)、跳闸铁心动作，脱扣机构不脱扣。其原因有：跳闸机构扣入太深，啮合太紧，四连杆机构过“死点”太多;跳闸铁心行程不够，跳闸线圈存在剩磁较强，使铁心未复位，顶杆冲力不足;跳闸线圈有匝间短路;脱扣机构调整不当无复归间隙等。
(3)跳闸铁心已动作，虽然脱扣但分不开闸。其原因有：操动、传动、提升机构卡涩，摩擦力增大;机构轴销窜动或润滑不良;断路器操动机构分闸力太小，有关弹簧拉伸或压缩尺寸太小，弹簧性能变差等。

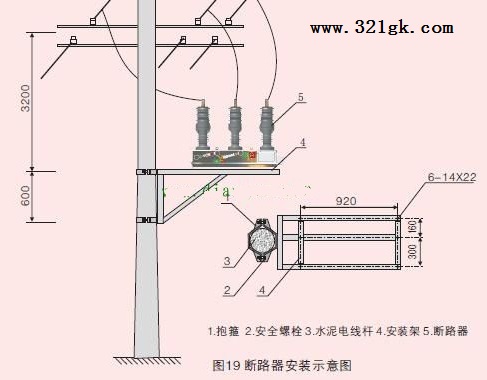

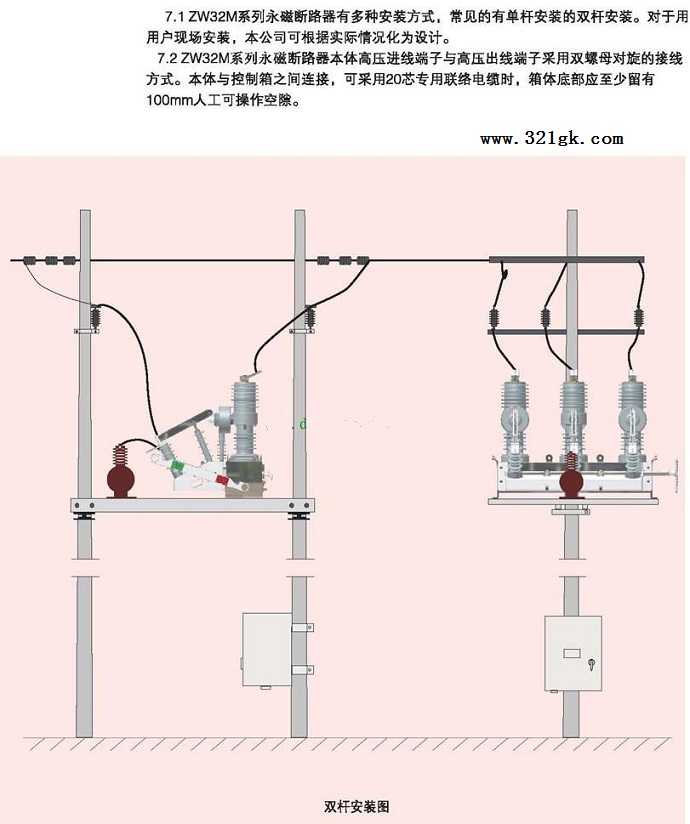

户外真空断路器安装图

1.安装前检查
为确保断路器安全可靠运行,必须经进检查方可进入安装.
a.包装拆除后,先检查断路器外观,如导电杆上绝缘保护层是否完好,有无裂纹及其它缺陷,外壳表面如何,有否因运输原因造成损伤,铭牌数擗是否与订货要求相符等.
b.检查随机附件,备件和文件是否齐全.
c.手动试操作5~10次,检查断路器操作机构的动作性能,应能分、合灵活,“分” 、“合”及“储能”指示正确..
d.对断路器主回路同极断口间，相间及相对地和控制部分进行42KV/1min工频耐压试验。
2.安装
a.按照断路器的安装尺寸和电力工程要求制作固定支架,并将断路器牢固地固定在支架上.
b.联结导线端子与断路器进出线端子的螺栓应拧紧,以保证接触良好.
c.控制电路按线路图联结正确.
