引起断路器跳闸的原因是什么?

时间:2018-01-31 13:11来源:未知 作者:admin 点击:
空气开关,又叫做断路器。家用断路器的保护功能只有过载保护和漏电保护。家庭配电箱内,一般使用以下断路器组合。 在这一组断路器中,左侧四个断路器是普通的空开,右侧的三个
空气开关,又叫做断路器。家用断路器的保护功能只有过载保护和漏电保护。家庭配电箱内,一般使用以下断路器组合。
在这一组断路器中,左侧四个断路器是普通的空开,右侧的三个断路器是在普通的空开基础上增加了漏电保护的附件,可以称之为“漏电断路器”。普通断路器和漏电断路器的外观对比如下。

上图中均为1P断路器,除此外,家庭中还常见2P断路器,但是其保护功能相同,此处不再赘述。
在保护功能上,普通的断路器仅有过载保护的功能,而漏电断路器同时具有过载保护和漏电保护。如果发生跳闸现象,请首先考虑这两种情况。
漏电跳闸

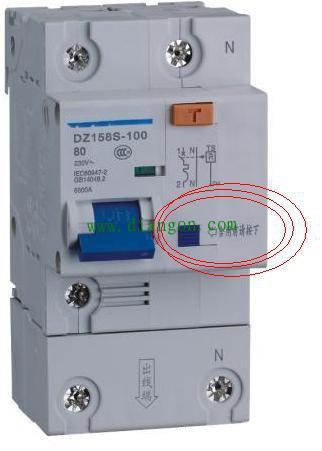

家用空开的跳闸原因是很好判断的,如果漏电断路器跳闸后,复位按钮突出(下图中红圈部分),即可断定为电路中有漏电现象。


短路跳闸
属于超负荷跳闸的范畴,同样是触发了过载保护。之所以单独列出,是因为其解决方案与上述不同。
如果断路器合闸后马上又跳闸(不是合不上闸),特别是拔下所有插座上的用电器之后还是如此,就要考虑是电路中有短路现象。
电路中发生短路现象是十分危险的,此时应该保持断路器的断开状态,并找专业人士处理,切勿轻易尝试解决。
超负荷跳闸
电路中的负荷过高,引发断路器过载保护,从而引起跳闸。
如果是普通的断路器跳闸,或漏电断路器跳闸后复位按钮没有突出(漏电显示屏未变色),即可确定为过载跳闸。
负荷过高,有两种可能:
电路中有大功率设备,如空调、热水器等,而断路器选型较小。
同一个断路器下带动过多用电设备,造成总电流过高。如同一个断路器下口有多个插座,各个插座都在使用,造成总电流过高。
解决方法:电路中负荷过高,会造成线路发热从而烧毁用电器,甚至引起火灾等事故。确定电路中是由于过载造成断路器跳闸,可以更换大电流断路器解决。在更换断路器之前,请先确定该回路电线的粗细。过细的电线如果匹配较大断路器,会产生很严重的安全隐患。
需要注意的是,普通的断路器,就算是电路中有漏电发生,也不会跳闸。
总结解决方法:
将插座上的用电器逐一拔下, 每拔下来一个就合闸一次,如果不再跳闸,证明该用电器内部有漏电或接地。
如果所有用电设备均已取下,断路器依然跳闸,则证明该漏电断路器下属回路内有漏电。此时建议找专业电工维修,不建议自行解决。维修时,需要用到摇表进行测量。
