断路器可以保护家里的线路 断路器应该怎么接呢?

时间:2018-02-27 10:35来源:未知 作者:admin 点击:
断路器可以保护家里的线路,一旦家里的线路发生故障,断路器就能够自动跳闸,进而减小事故损失,可以说断路器是家里的必备电器,但是断路器应该怎么接呢? 要想知道断路器怎么
断路器可以保护家里的线路,一旦家里的线路发生故障,断路器就能够自动跳闸,进而减小事故损失,可以说断路器是家里的必备电器,但是断路器应该怎么接呢?
要想知道断路器怎么接,先来了解一些断路器的命名或者说种类,在生活中是不是经常听到1P、2P或者1P+N,当然还有3P,4P的,到底是什么意思呢?其实P前面的数字表示的意义就是这个断路器能够控制的线路个数,比如说1P就只能控制一根线的通断,当线路发生短路时,断路器自动跳闸,断开火线(仅能断开一根线)。而2P呢可以控制两根线的通断,还是假设当线路发生短路时,断路器能够自动跳闸,但是2P是可以同时断开两个线路,零线火线都能断开。
以此类推3P就是表示能够控制三个线路的通断,一般在380V的三相电机上能够用到。可能会有朋友会问那2P和1P+N有什么区别呢,N一般表示零线,而1P只能控制一个线路的通断,所以当短路时,2P的那个零线能够断开,但是1P+N的不能断开。

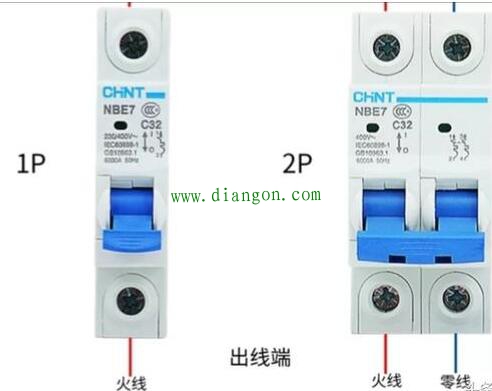

那断路器应该怎么连线呢?可以让断路器朝向自己,我们以2P的断路器为例,就像下面这张图一样,上面的两个接线柱一般是表示进线端,下面的两个接线柱表示出线端,由于这是一个2P的断路器,所以它能够控制两个线路的通断,在接线柱的一侧标注有大写字母N的就表示此接线柱接零线,则另一个就是接火线。


其实像上面说的断路器功率一般都很大(对于家庭用电所用功率来说),为了安全一般在线路的后面还会再加几个1P的断路器,这种断路器一般功率都比较小,为了看起来更直观我在网上找了一张图片,对于1P的断路器,直接接一个从2P断路器出来的火线就可以了,就像下图中的右面那三个断路器,当然对于2P的可以继续接一根火线一根零线,如果在断路器上没有标注N的符号,一般按照左火右零来接,这个和插座上正好相反,插座上的标准接法是左零右火。
