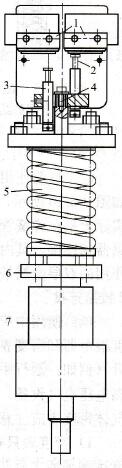

图1    液体压力继电器的结构
    1-行程开关；2-阀针；3-阀；4-螺钉；5-组合弹簧；6-弹簧座；7-阀体
    2.液体压力继电器的工作过程。液体压力继电器有多对电触点分别控制电动机的启动、停止以及输出闭锁断路器分闸、合闸、重合闸的指令或告警信号等。当压力升高或降低时，柱塞带动阀针向上或向下运动，在不同的压力值时使相应的行程开关电触点动作，以实现利用压力来控制有关指令和告警信号的输出。除此之外，还提供了备用行程开关触点，以供用户的特殊用途。
    3.气体压力继电器的工作过程。对于在压缩空气操动机构中使用的压力继电器，其结构与液压机构中的有所不同。在二次控制回路中的63AG是控制电动机的触点，当空气压力降低至规定的值时，63AG触点闭合，自动启动空气压缩机打压，并发出自动补气信号；当空气压力升高至规定的额定压力时，其自动停止空气压缩机运转，补气信号自动消失。63AL是闭锁断路器的触点，当空气压力降低至某一规定的值时，63AL触点自动闭锁断路器，并发出闭锁信号；当空气压力升高至规定的压力值时，自行解除闭锁，闭锁信号也自行解除。63AR是闭锁断路器重合闸的触点，一般只给出一个压力降低闭合触点（也可给出压力降低断开触点）。当空气压力降低至某一规定的值时，63AR触点对断路器完整的重合闸操作顺序（即：分-0. 3s-合分）进行闭锁，以保证重合闸过程中两次分闸时，空气压力不至于降得太低。一般地，63AR触点只给出重合闸闭锁的信号，不对断路器直接进行控制，通常由用户利用该触点通过不同的接线方式进行有关的控制。当空气压力升至规定的压力值时，重合闸闭锁信号自行解除
