两相倒顺开关怎么用 220伏倒顺开关接线图

两相倒顺开关怎么用
单相电动机接线座六根线功能：U1、U2之间为主绕组，W1、W2为副绕组，V1、V2之间为离心开关；
倒顺开关六根线在三个位置时的不同功能：
正转位置：1/Ll与2/T1通，3/L2与4/T2通，5/L3与6/T3通；
停止位置：六线之间均断开
反转位置：1/Ll与2/T1通，3/L2与6/T3交叉通，5/L3与4/T2交叉通；
倒顺开关与电动机接线分两步进行：
第1步：把运行电容两导线接在电动机接线座V1、Wl上，启动电容两导线接在V2、W1上；
第2.步：用一根短导线把倒顺开关1/Ll和5/L3端连接起来，倒顺开关2/T1端接电动机接线板U1端、4/T2接W2端、6/T3接V1端、3/L2端接U2端，最后把220V电源两根线接到倒顺开关1/Ll和3/L2端即可。

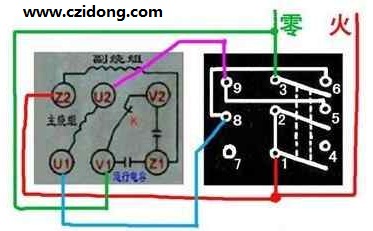

220伏倒顺开关接线图

1、单相电机里面有二组线圈，一组是运转线圈(主线圈)，一组是启动线圈(副线圈)，大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中。
2、启动线圈电阻比运转线圈电阻大。启动线圈串接了电容器。也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。
3、当串接了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转。
与三相电动机的顺逆转控制，单相电动机要困难得多：
一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；
二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。
