220v倒顺开关接线图 用倒顺开关控制单相电动机正反转接线

时间:2017-03-11 21:18来源:未知 作者:admin 点击:
220v倒顺开关接线图-用倒顺开关控制单相电动机正反转接线图解
单相电机的正反转原理:
1、单相电机里面有二组线圈,一组是运转线圈(主线圈),一组是启动线圈(副线圈),大多的电机的启动线圈并不是只启动后就不用了,而是一直工作在电路中。
2、启动线圈电阻比运转线圈电阻大。启动线圈串接了电容器。也就是串了电容器的启动线圈与运转线圈并联,再接到220V电压上,这就是电机的接法。
3、当串接了电容器的启动线圈与运转线圈并联时,并联的二对接线头的头尾决定了正反转。
与三相电动机的顺逆转控制,单相电动机要困难得多:
一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置,结构复杂;
二是因为单相电动机运行绕组和启动绕组不一样,不能互为代用,增加了接线的难度,弄错就可能烧毁电动机。

用倒顺开关控制单相电动机正反转接线图解

用倒顺开关控制单相电动机正、反转的接线电路如图1所示。AC220V电压从L1L2输入。图中的D1L2D3D2分别对应接到单相电动机内外电路的接线方法图2中相应端即可实现单相电动机的正、反转控制。
用倒顺开关控制单相电动机正、反转的接线电路

1    用倒顺开关控制单相电动机正、反转的接线电路

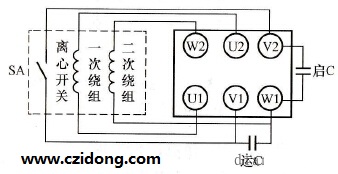

单相电动机内外电路的接线方法示意图

2   单相电动机内外电路的接线方法示意图

     当倒顺开关的手柄处于中间位置时,D1D3无电,单相电动机不转;当手柄拨向左侧时,单相电动机即可处于正转状态;当手柄拨向右侧时,单相电动机即可处于反转状态。 (责任编辑:admin)
