控制与保护开关有哪些?
控制与保护开关产品采用模块化的单一产品结构型式,集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能,主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自0.8A至630A、可调工作电流自0.8A至630A的电力系统中接通、承载和分断正常条件（包括规定的过载条件）下的电路,且能够接通、承载并分断规定的非正常条件（如短路）下的电路。功能如下:
a.具有远距离自动控制和就地直接人力控制功能
b.具有面板指示及机电信号报警功能
c.具有过压欠压保护功能
d.具有断相缺相保护功能
e.具有协调配合的时间－电流保护特性
f.具有反时限、定时限和瞬时三段保护特性。
根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。
从其结构和功能上来说,控制与保护开关系列产品已不再是接触器、或断路器、或热继电器等单个产品,而是一套控制保护系统。它的出现从根本上解决了传统的采用分立元器件（通常是断路器或熔断器+接触器+过载继电器）由于选择不合理而引起的控制和保护配合不合理的种种问题,特别是克服了由于采用不同考核标准的电器产品之间组合在一起时,保护特性与控制特性配合不协调的现象,极大地提高了控制与保护系统的运行可靠性和连续运行性能。
控制与保护开关是断路器、接触器、热继电器、熔断器等低压电器的最佳替代产品。

漏电保护开关投入运行后的管理

漏电保护开关投入运行后，必须进行有效的管理，确保漏电保护保持良好的运行状态，真正起到保护的作用。管理工作主要有以下几个方面：
    1、漏电保护开关在投入运行后，应自觉建立运行记录并健全相应的管理制度;
    2、漏电保护开关投入运行后，在通电状态下，每月须按动试验按钮一至二次，检查漏电保护开关动作是否正常、可靠，尤其在雷雨季节应增加试验次数;
    3、定期分析漏电保护开关的运行情况，及时更换有故障的漏电保护开关;
    4、漏电保护开关的维修应由专业人员进行，运行中遇有异常现象应找电工处理，以免扩大事故范围;
    5、雷雨或其他不明原因使漏电保护开关动作后，应作检查分析;
    6、漏电保护开关动作后，经检查未发现事故原因时，允许试合闸一次，如果再次动作，应查明原因，找出故障，必要时对其进行动作特性试验，不得连续强行送电，除经检查确认为漏电保护开关本身发生故障外，严禁私自撤除漏电保护开关强行送电;
    7、退出运行的漏电保护开关再次使用前，应按有关部门规定的项目进行动作特性试验;
    8、漏电保护开关的动作特性由制造厂整定，按产品说明书使用，使用中不得随意改动;
    9、在漏电保护开关的保护范围内发生意外电击伤亡事故后，应检查漏电保护开关的动作情况，分析未能起到保护作用的原因，在未调查前应保护好现场，不得拆动漏电保护开关;
    10、为检查漏电保护开关在运行中的动作特性及其变化，应定期进行动作特性试验。特性试验项目包括：测试漏电动作电流值、测试漏电不动作电流值、测试分断时间;
    11、漏电保护开关进行动作特性试验时，应使用经国家有关部门检测合格的专用测试仪器，严禁利用相线直接触碰接地装置的试验办法;
    12、使用的漏电保护开关除按漏电保护特性进行定期试验外，对断路器部分应按低压电器有关要求定期检查维护。

漏电保护开关如何接线

漏电开关，有接线标识 L是火线 N是零线上口是进线下口是接负荷的。

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

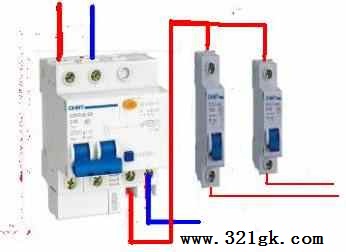

如图，红色的是火线，蓝色的是零线，前面的是漏电保护开关，后面的是1匹断路器（空气开关）。

通常一台空调就要用一个断路器，你家四台空调应该要四个断路器，1.5匹（及以下）用不超过20A的即可，电热水器也要分别使用断路器的，要根据电热水器功率的大小，使用不小于25A的断路器，普通的插座、照明线路用10A断路器的就可以了。
