一、概述:

变频器作为一种自动化程度非常高的电子调速设备,具有调速范围广,速度稳定,精度高,能实现自动控制,操作方便,已经成为其他调速设备的无法可比的产品。广泛地应用于各行各业。而管桩机在没有采用变频器以前,普遍采用电磁电机调速或直流电机调速。由于电磁电机调速精度不高,调速范围有限,有些需要高速时无法实现。并且,由于管桩生产过程中,需要运行不同的速度和时间,只能靠操作工人手动调节速度,用秒表计算不同速度的运行时间。这样,就造成操作工人劳动强度特别大,生产效率也很低。如果操作工人精力不集中,还可能造成管桩报废,给工厂带来巨大损失。

在整个管桩的生产过程中，在离心机上成型是最为关键的环节，这个过程分为：布料、二级过度、密实三个阶段，每个阶段对管桩的旋转速度和时间要求各不相同，而且不同管壁厚度和长度的管桩，对这三个阶段的转速和时间要求都不一样，这就需要变频器能按照不同类型的管桩，来调节电动机在每个工作阶段，在不同的时间,运行不同的速度,运行不同的时间，以确保管桩的产品质量。源信变频器针对管桩工艺要求特点，开发了适用于各种管桩机的YX3400系列专用变频器，它具有启动力矩大,根据生产管桩尺寸的大小不同,、原材料等工艺要求，分别设置了五种管桩的运行模式,每种模式可以任意设置四种不同的运行频率和运行时间，大大提高了生产效率,具有很好的节能效果,减轻了操作工人的劳动强度。

二、工作原理:

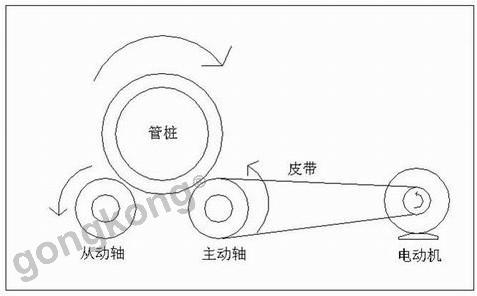

管桩机的工作示意图：

管桩就放在主动轴和被动轴的夹角位置上，电动机带动主动轴旋转，管桩在主动轴的摩擦带动下按照一定的速度和时间来旋转。

三、源信YX3400管桩机的部分技术特点:

   ① 可以事先预置五种工作模式，每种模式可以设置四段不同的速度和不同的运行时间，根据桩尺寸的大小不同,、原材料选择运行模式。
   ② 系统的启动、停止用两线制控制，可以用按钮来实现。
   ③ 可以手动设置三段V/F曲线，让管桩机低频启动平稳有力，保证了系统工作的连贯性。
   ④ 断点记忆功能，系统要是在中途由于某种原因必须要停车时，当重新再启动后，变频器可以按照上次停止的阶段频率继续工作，不需要客户再进行调整。

四、YX3400管桩机基本参数设置:

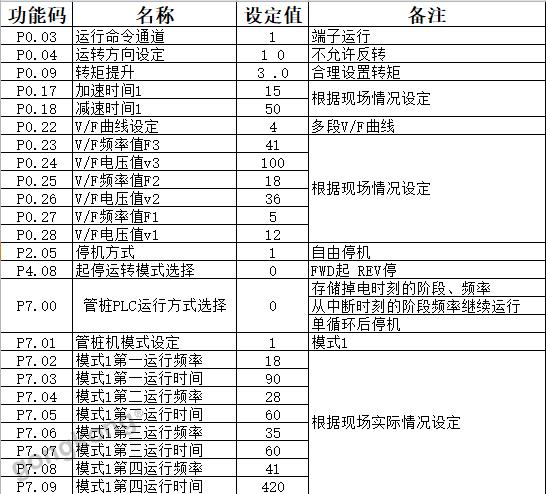

YX3400管桩机变频器参数设定

注： 以上参数从P7.02-P7.09只设置了模式1的所有参数，客户可根据实际需要通过参数P7.10-P7.41来设置其他四种模式。

五、注意事项
   ①保持工作环境干燥通风并要防止管桩甩出的泥浆溅到变频器柜体里面。
   ②根据实际情况合理的设置转矩，到达最好的效果。
   ③系统应可靠接地，防止发生操作人员触电危险。
