维控HMI和PLC在自动焊机上的程序简要介绍

时间:2018-02-01 10:21来源:未知 作者:admin 点击:
一、设备简介 1、环缝自动焊机是一种能完成各种圆形、环形焊缝焊接的通用自动焊接设备。可用于碳钢、低合金钢、不锈钢、铝及其合金等材料的优质焊接。 2、可广泛地应用于液压油

一、设备简介

1、环缝自动焊机是一种能完成各种圆形、环形焊缝焊接的通用自动焊接设备。可用于碳钢、低合金钢、不锈钢、铝及其合金等材料的优质焊接。

2、可广泛地应用于液压油缸、汽车方向架、传动轴、贮气筒、化工及医疗容器、液化气罐、消防器材、矿山及生产线用滚筒及储液筒等产品的焊接。

二、工艺要求

1、手动状态下:主机步进电机HMI点动运行,外接的控制盘上有6个按钮,其中4个点动运行X轴,Z轴,其中按钮按一下,X轴或者Z轴运行设定距离,如设置了1MM。X轴前进按钮按一前进1MM,按一下前进1MM;长按则一直前进,松开停止。另外2个按钮为单步前进按钮,按前进单步按钮,则X轴先运行到坐标设定点,再运行Z轴运行到坐标设定点,按后退单步按钮,则运行回前坐标设定点,在没有按单步前进的按钮时,按下单步后退按钮,X轴,Z轴,主机自动回原点。在按下单步前进的按钮中,如果按下其他四个方向键,再按单步后退按钮,X轴,Z轴,主机自动回原点。

2、在设定坐标时有两种选择:一是录入,HMI上点击X轴的坐标设定数据输入框,则会把当前的X轴坐标传送到X轴点击的那个数据输入框,Z轴与X轴一样;二是编辑,HMI上点击X轴的坐标设定数据输入框,则会跳出数据输入子画面,可以让当前用户自行设定,Z轴与X轴一样。两种坐标设定方式可以任意选择切换。

3、设备自动运行状态:按下启动按钮后,X轴,Z轴,主机都会先回到原点,然后X轴运行到设定坐标时,再运行Z轴到设定坐标,然后根据用户选择的2T或者4T焊接模式,开始焊接,主机开始运行,主机先运行启弧长度,主机速度为启弧速度,运行完启弧长度后,运行焊接长度,主机速度为焊接速度,运行完焊接长度后,运行灭弧长度,主机速度为灭弧速度。灭弧长度运行完之后,主机和Z轴同时回原点,然后运行X轴运行到下一坐标点后,Z轴运行到坐标点。主机运行模式与上面一样。

4、在设备自动运行状态下,首先要设定初始运行的工件直径,然后系统计算出主机启弧速度,焊接速度,灭弧速度,当运行X轴到第二坐标点,系统会自动运算出第二坐标与第一坐标的间距,从而和初始设定的工件计算出行的启弧速度,焊接速度,灭弧速度。主机在启弧,焊接,灭弧过程中不能有停顿,从而我使用了可变速脉冲指令。

5、在设备自动运行状态下,X轴可以由用户选择是否来回摆动,摆动速度可单独设定。摆动距离有一个初始值,当运行第二步时,系统会自动运算根据设定的摆动系数来计算出新的摆动距离。

三、方案

选型:LX3V-1212MT4H-A,LEVI700LK。

1、选用LEVI700LK触摸屏,用来实现设备的操作、数据调整与监控。

2、PLC选用LX3V-1212MT4H-A,实现外部信号的输入、主机步进、X轴步进,Z轴步进等电气的运行。

四、程序简要介绍(部分画面|)

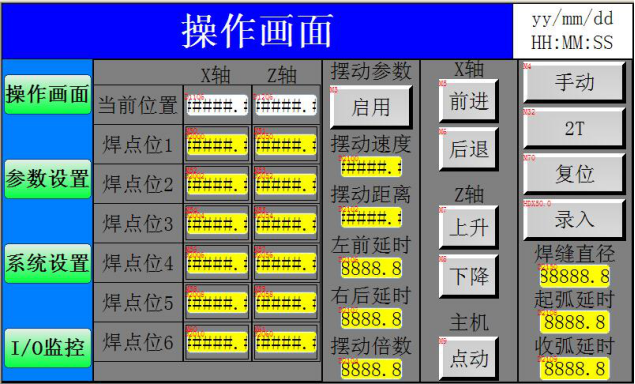

1、运行主画面:此画面为主运行画面,包括焊点的设置、手动与自动切换、工作模式的选择、摆动参数的设置、焊缝的初始直径等运行参数。

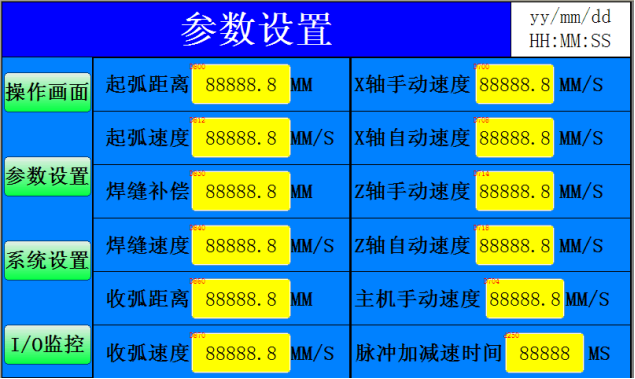

2、参数设置画面:此画面主要是对主机的运行速度,运行长度补偿的调整、X、Z轴参数等。

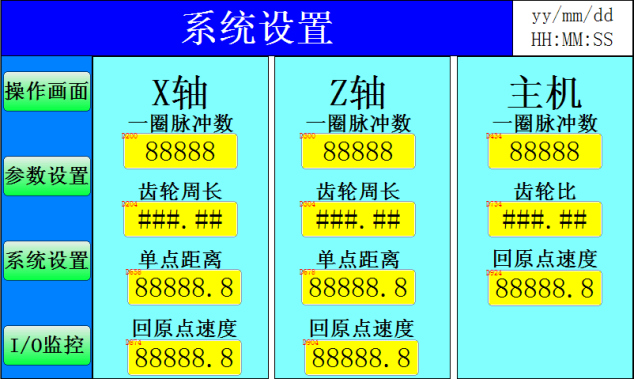

3、系统设置画面:此画面主要是设置三个步进电机参数、单点距离、回原点速度。

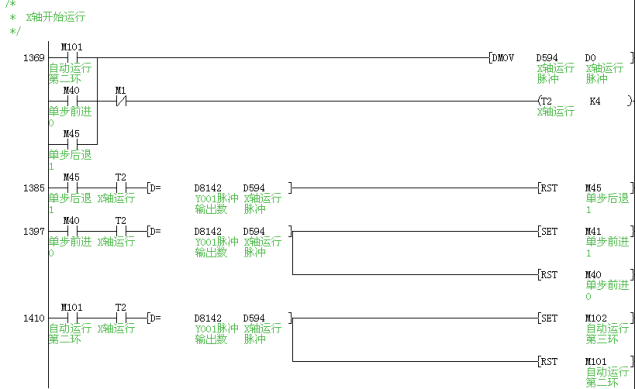

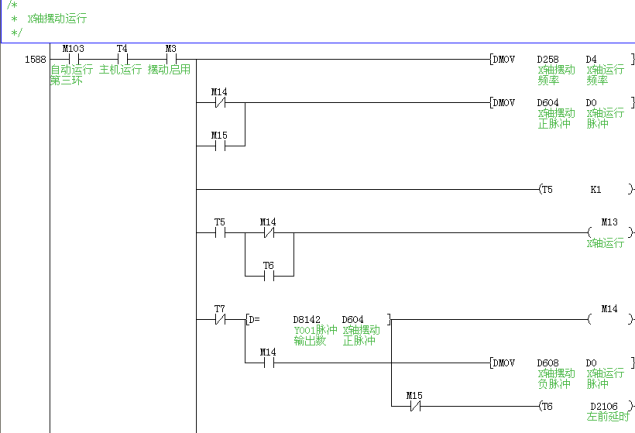

PLC部分程序

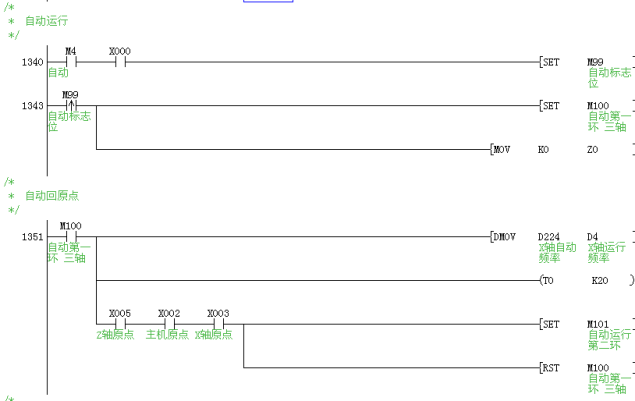

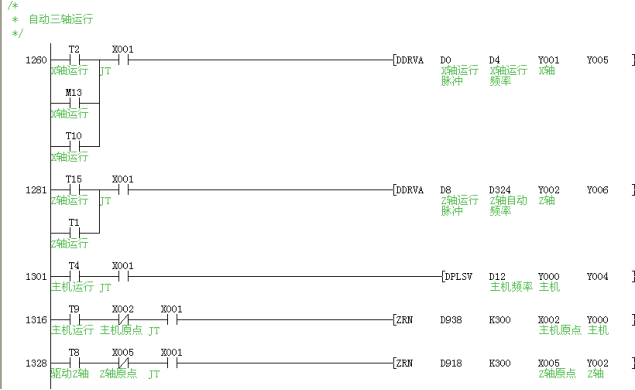

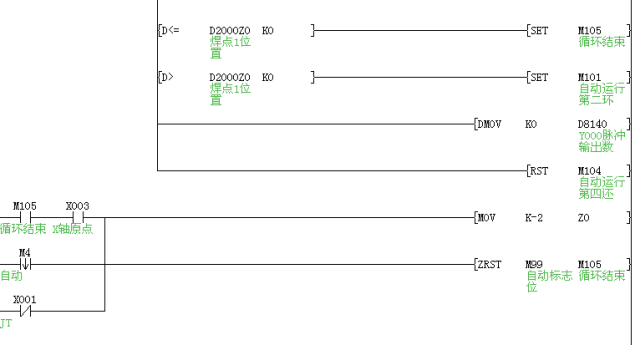

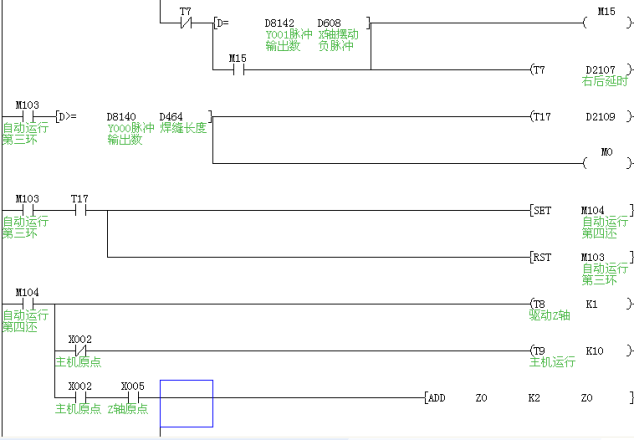

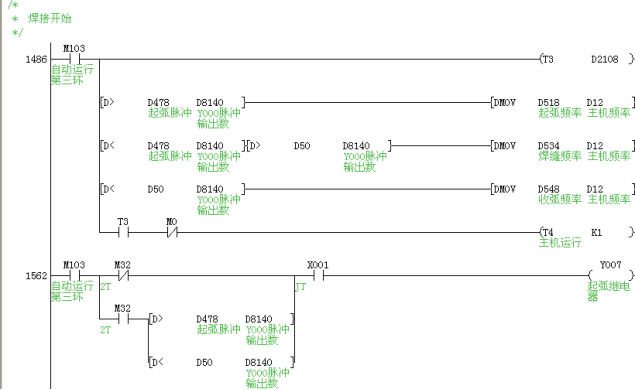

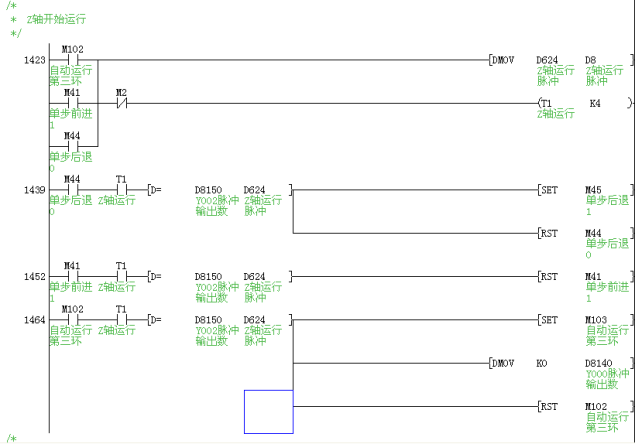

自动运行部分

五、工程总结

1、客户使用操作方便,培训终端客户使用时能节约不少事

2、参数全部开放给客户,客户可以根据机型自行调节参数
