引言：
源信YX3000变频器向用户提供工业控制中通用的RS485协议通讯接口。通讯协议采用MODBUS标准通讯协议。支持RUT和ASCII两种传送方式。详细的MODBUS协议，以及变频器通讯协议参数定义，在变频器用户手册中均有介绍。
   2. 通讯案例要求
   源信YX3000变频器与显控SK043A触摸屏通过MODBUS通讯，实现通过触摸屏控制变频器启停、频率设定以及变频器状态监控等功能。
   3. 通讯参数
    为实现变频器和触摸屏之间的正常通讯，变频器的通讯参数和触摸屏一致，并选择正确的通讯端口。YX3000采用Modbus  RTU传输方式，通讯格式为1-8-1格式，即数据以字节（八位二进制）传输，包含1个起始位，8个数据位，1个奇/偶校验,一个停止位；CRC（循环冗余校验码 Cyclic Redundancy Check）。

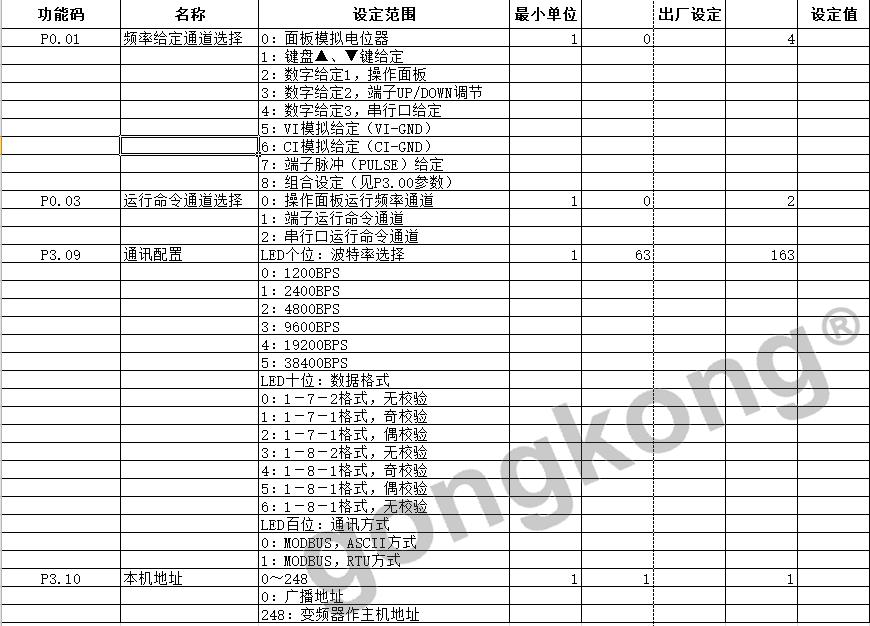

变频器参数设定

变频器其他功能可参考变频器使用手册进行设置。

4. 变频器与触摸屏之间的通讯
下面我们详细介绍下源信YX3000变频器与显控SK-043触摸屏建立通讯的一般流程。
源信YX3000变频器与SK43触摸屏采用RS485通讯，触摸屏编程软件使用显控SK专用的SKWorkshop组态编辑软件。
>接线方式触摸屏背面为外接24VDC电源端子和九针D型公座的通讯端口，串行通讯引脚定义如下：

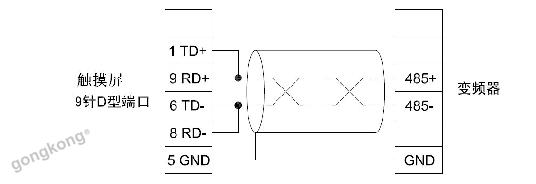

变频器和触摸屏之间采用的是RS485通讯方式，其电缆连线图如下图所示：


                                             变频器与触摸屏通讯端子连线图

5. 触摸屏工程案例的建立
   >进入SKWorkshop界面：
   打开文件，新建工程

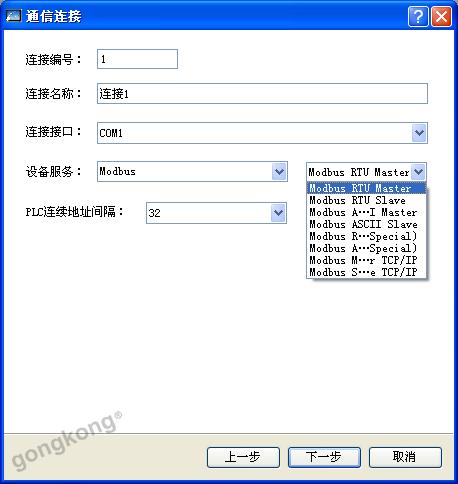

   在工程名称中输入所要建立的工程名称，

PLC连续地址间隔：一次最多读取的连续地址个数（在单片机设备或者变频器设备通讯
时需注意，如果设备的寄存器地址不是连续的或者寄存器的地址不是32的整数倍，比如开
发的单片机地址只有20个时，此处可以改成1）。

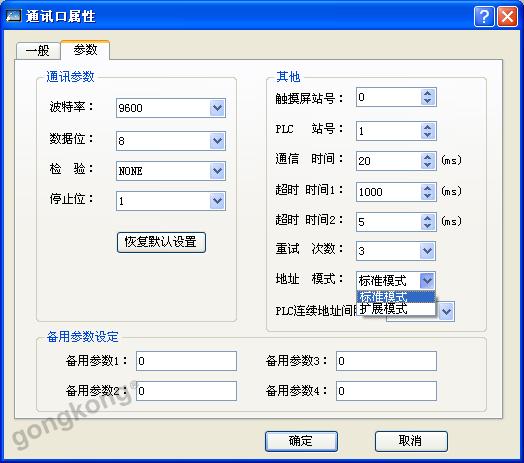

>连接参数设置

   此处，波特率与变频器一致，触摸屏做主站：0，变频器地址我从站即PLC站号：1。

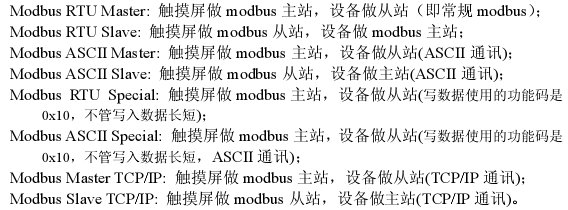

   地址模式：标准模式为一主一从模式，扩展模式为一主多从模式。

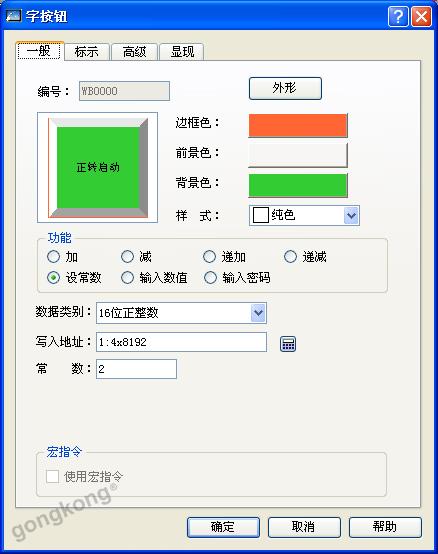

   >如何建立启停按钮
   以正转启动为例，源信YX3000变频器通讯协议参数定义中，对变频器命令地址为2000H

2000H转位十进制正整数为8192.
正转运行命令为0002H，设常数地址2

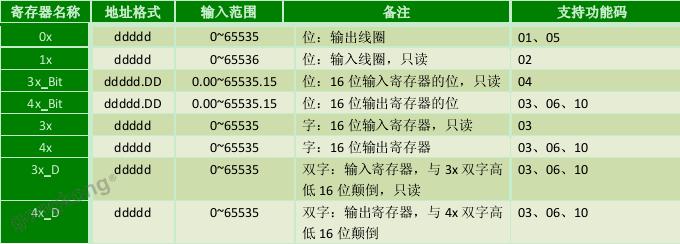

1为变频器定义地址，4为Modbus寄存器名称，具体见下表格。


同理，可以建立对应文字按钮功能反转启动，停车，复位等功能。功能参数具体说明详细参考源信YX3000变频器使用手册。
   如何监控显示变频器参数

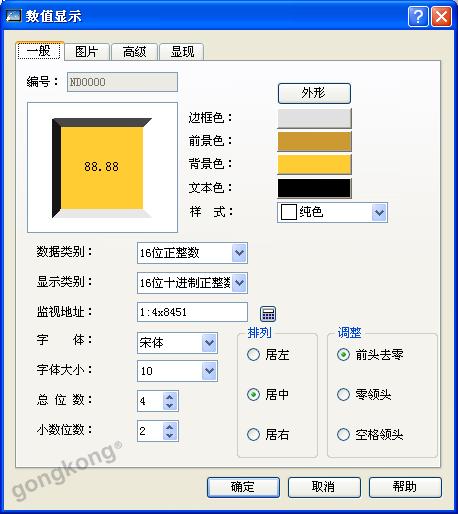

   以变频器数值显示输出频率为例，点击数值输出，变频器输出频率地址为2103H，则屏监视地址设为1*4*8451,4位，2小数位。
   高级选择里面范围显示选择对应范围。

  添加文字说明点击A静态文本，输入需要编辑的文字。
   6. 工程下载电脑与触摸屏连接数据线，保存，编译，点击下载。

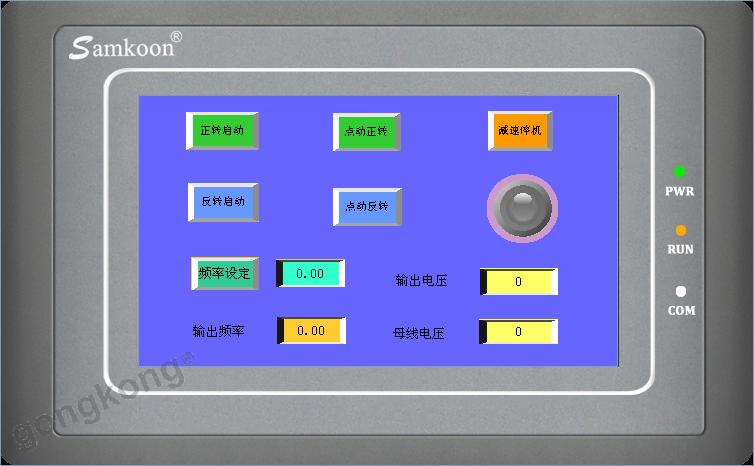

   7. 离线模拟
