污水泵站无人值守方案和无人值守监控

时间:2018-04-23 10:35来源:未知 作者:admin 点击:
实施方式 平升公司全程参与污水泵站无人值守方案(污水泵站无人值守监控)项目的考察、设计、施工及维护,提供配套软、硬件产品。 项目背景 1、项目规模:雨/污水泵站7座, 污水

实施方式

  平升公司全程参与污水泵站无人值守方案(污水泵站无人值守监控)项目的考察、设计、施工及维护,提供配套软、硬件产品。



项目背景
1、项目规模:雨/污水泵站7座, 污水处理厂3座,道桥积水点10个 。
2、实现雨/污水泵站、污水处理厂联网监控,解决自成体系、孤立运行的管理难题。
3、实时监控道桥低洼处积水水位,确保人员、车辆安全通行。

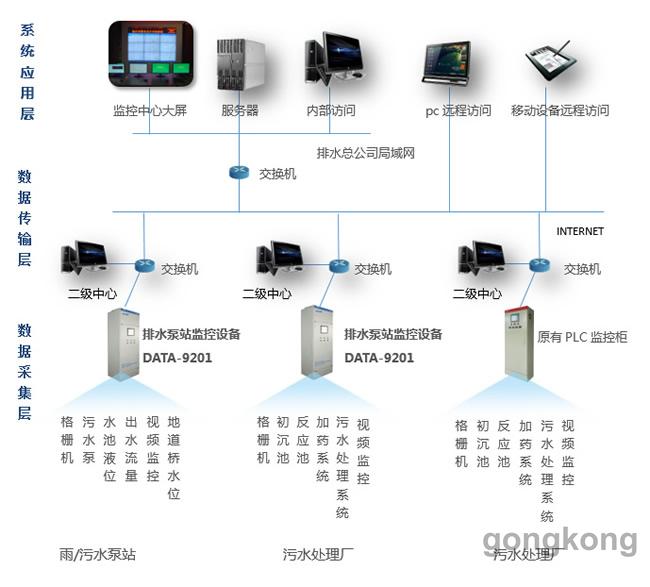

系统拓扑图







系统特点
1、数据、视频同步监控
◆各监控点与监控中心之间全部通过光纤通信;
◆泵站和污水处理厂数据、视频同步监控;
◆道桥积水点只监测视频。


2、雨/污水泵站远程控制,实现无人值守
◆远程监测泵站电压\电流\耗电量、水池水位、泵/阀运行状态;
◆远程控制进水阀、格栅机、排水泵、输送机等设备启、停。


3、污水处理厂与其它组态软件对接
◆ 3个污水处理厂已建有PLC监控系统,实现本地监控。
◆ 我公司开发接口软件,从原系统取数并远传,节省成本。

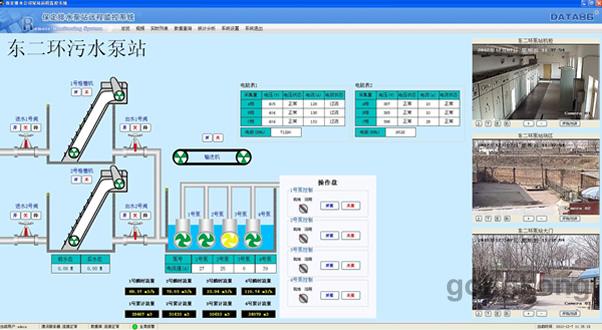

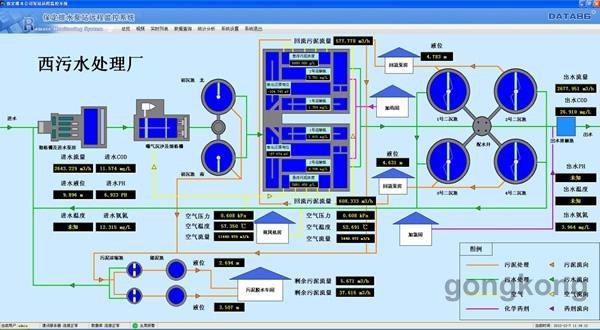

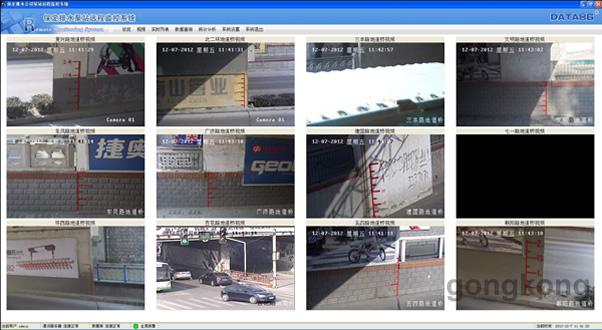

监控软件

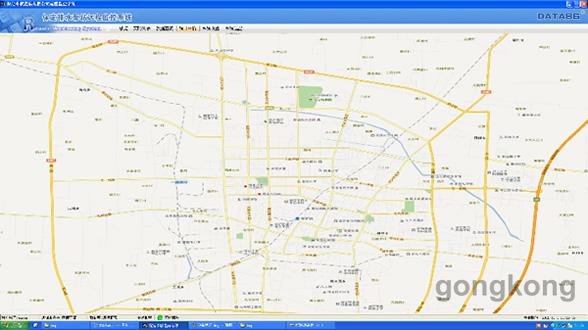

排水泵站监控地图总览

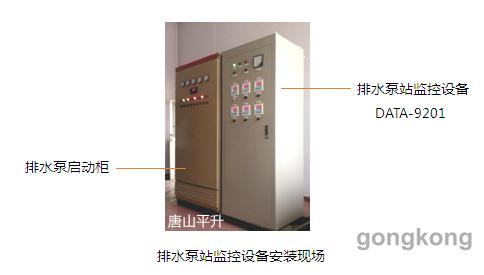

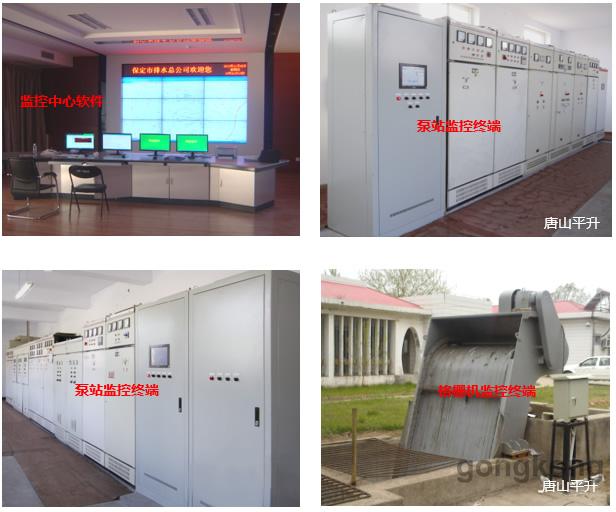

监控现场





建设成果
  该项目自2012年建设至今,各级管理人员可远程查看各泵站、污水处理厂、地道桥的实时监测数据、设备运行状态和现场视频图像,并可与现场维护人员进行实时对讲。平台软件可集中显示所有报警信息并能够以声、光和短信等多种形式通知值班人员,以便故障得到及时处理。软件还可自动生成各种分析曲线和统计报表并支持按照时间、类型、监测点等多种形式查询历史信息,大大减轻了管理人员的工作量,提高了管理效率。


其他应用案例
长春智慧城市排水信息化系统
荆州排水泵站远程监控系统
廊坊开发区排水泵站自动化监控系统
秦皇岛经济技术开发区雨污水泵站远程监控系统
滨州市污水排放远程监控系统
华北油田万庄矿区污水泵站无人值守监控系统

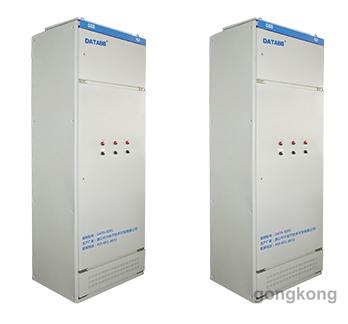

污水泵站无人值守监控设备

产品概述:

污水泵站无人值守监控设备可以实时监测雨/污水泵站的运行工况,可以自动控制排水设备的启停,排污自动控制设备可以图像监视站内全景及重要工位,支持通过光纤、ADSL、GPRS、CDMA等多种方式与监控中心进行远程通信。 产品特点:


应用案例:

案例1—保定市排水泵站监控项目

   保定市排水总公司负责整个保定市区的雨水、污水排放及污水处理工作,共管辖31座雨/污水泵站和3个污水处理厂。
   长期以来各泵站和污水处理厂自成体系、独立运行,形成了一座座信息孤岛。以往,由于管理完全依赖人工、信息传递不及时,经常造成各种运维故障。排水系统不但管理难度大、执行效率低,而且社会影响差、人工管理成本高,为彻底解决上述问题,保定市排水总公司于2012年投资建设了数字化信息管理平台。





通信网络
   根据雨/污水泵站和污水处理厂的实际情况,现场设备采用两种监控方式:
   1、泵站监控点通过排水泵站监控设备采集现场水泵、阀门、仪表及音视频设备的各种信号,并通过光纤网络实现数据和音视频的远程传输。
    2、污水处理厂内的各种设备及仪表数据已汇总至厂内中控室,则通过数据通信软件从中控室的组态软件上自动获取数据,再通过光纤网络将数据和现场视频传送至数字化信息管理平台。



泵站工艺
   下面以东二环污水泵站为例来了解下该项目的排水泵站工艺。

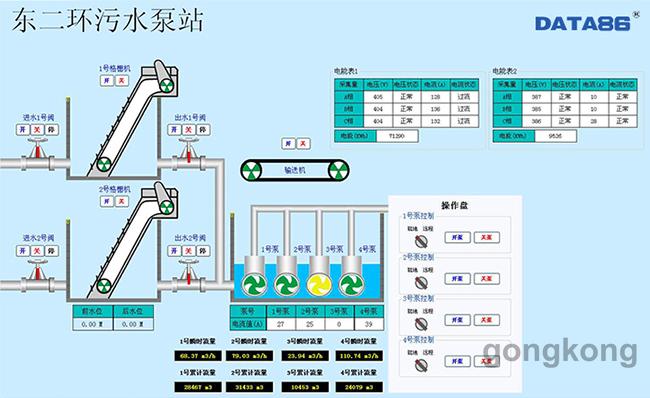

   该泵站内共有2台格栅机,4台排水泵,1套输送机,每台格栅机前、后管道各安装电动阀门1台,下图为根据该泵站工艺设计的监控软件组态界面。



设备功能


   (1)排水泵站监控设备安装在泵站现场,监测格栅机前、后水位;监测每台排水泵出水流量;监测排水泵的启停状态、控制模式、电压、电流、保护状态等。
   (2)支持手动控制、自动控制、远程控制排水泵、电动阀、格栅机、输送机的启停,支持远程切换控制模式。
   (3)智能控制排水泵轮转,实现所有水泵均衡磨损、延长设备使用寿命。
   (4)采用集散式控制模式,每个泵站使用一个主控制器,每台排水泵使用一个分控制器,分控制器是否投入使用可以控制。
   (5)采用光纤通信,支持图像和音频监控,配置4路视频摄像机、4路拾音器和1个扩音器,实现了泵站和中心的实时语音对讲;GPRS作为备用通信信道。
   (6)自带触控PC,通过组态界面显示现场各种设备的工作状态、工作参数。
   (7)定时存储现场监控信息,以备查询。
   (8)主动报警,如:水位超限、水泵工作状态变化、电流电压超限等。
   (9)支持远程设置、修改工作参数,实现设备的远程维护。



案例2—吉林某市排水泵站监控项目
   智慧排水信息系统是吉林某市2016年智慧城市建设的重要内容,包含软件系统和硬件系统两个部分。
   软件系统包括:排水综合监控、数据管理统计分析、防汛专项预案、设施管理养护等系统。
   硬件系统包括:监控中心平台建设、排水泵站监控设施建设,雨污水管线重要节点智能感知设备建设等。

泵站工艺

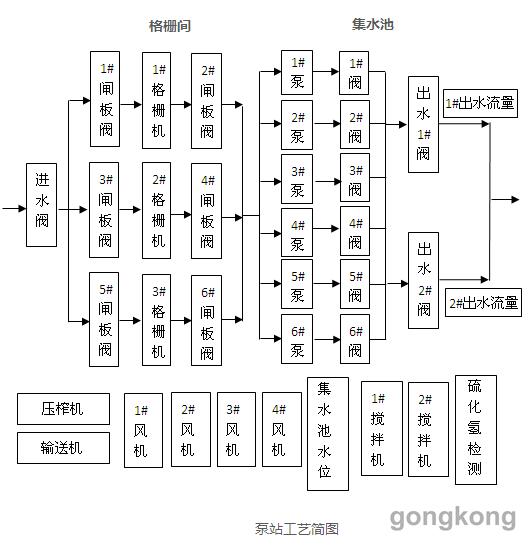

   下面以某一级排水泵站为例,对该项目的排水泵站工艺介绍如下:

   泵站格栅间内安装格栅机3台,每台格栅机前、后均安装电动闸门1套,根据格栅机前、后水位人工控制其启停,格栅机控制箱和电动闸门控制箱均壁挂在泵房墙壁上。集水池内安装排水泵6台,5用1备,根据水位高低决定开泵数量,其中2台为变频控制、4台为软启控制。每台泵出口均安装有电动阀门1台,现场安装有排水泵就地控制箱及阀门控制箱。集水池内安装有搅拌机2台,搅拌机控制箱壁挂在泵房墙壁上。集水池内还安装有水位检测装置1套。  泵站内还安装有压榨机、输送机各1台,压榨机、输送机控制箱壁挂在泵房墙壁上;风机4台,风机控制箱壁挂在泵房墙壁上;硫化氢检测装置1套。





通信网络
   排水泵站监控总中心距离各排水泵站从几千米到几十千米不等,但均可通过光纤方式与各泵站间实现远程通信。



设备功能

   该排水泵站工艺相对复杂、需要监控的设备和参数较多,因此现场配置了2套排水泵站监控设备。

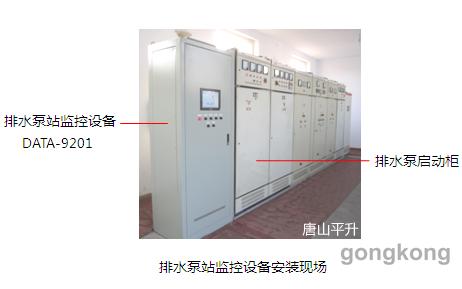

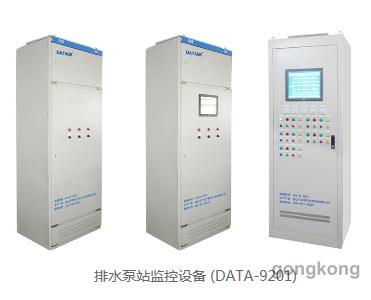

1#、2#排水泵站监控设备 (DATA-9201)


1#排水泵站监控设备:
   (1)采集1#-6#排水泵远程、运行、故障等状态参数;
   (2) 采集1#-6#排水泵出口阀远程、开到位、关到位、故障等状态参数;
   (3)采集1#、2#出水管流量;
   (4)采集1#-6#排水泵出口压力;
   (5)采集1#-6#排水泵运行电流;
   (6)远程/自动控制1#-6#排水泵启动、停止;
   (7)远程/自动控制1#-6#排水泵出口阀开阀、关阀。 2#排水泵站监控设备:
   (1)采集泵房硫化氢超标、超限等参数;
   (2)采集泵房硫化氢检测装置故障报警状态;
   (3)采集1#-3#格栅机前、后液位差;
   (4)采集1#-3#格栅机控制方式、运行、故障等状态参数;
   (5)采集螺旋输送机、栅渣压榨机控制方式、运行、故障等状态参数;
   (6)采集1#、2#搅拌器的控制方式、运行、故障等状态参数;
   (7)采集1#-4#轴流风机的控制方式、运行、故障等状态参数;
   (8)采集进水阀、出水1#、2#阀的控制方式、开到位、关到位、故障等状态;
   (9)远程/自动控制1#-3#格栅机的启动、停止;
   (10)远程/自动控制螺旋输送机、栅渣压榨机的启动、停止;
   (11) 远程/自动控制1#、2#搅拌器的启动、停止;
   (12)远程/自动控制1#-4#轴流风机的启动、停止;
   (13)远程/自动控制进水总阀、出水1#、2#阀的开、关。

案例3—秦皇岛北戴河排水泵站监控项目

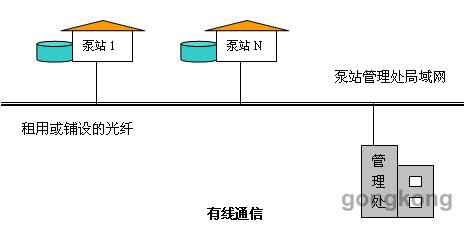

   北戴河地处秦皇岛市西部,是中国开发***早的海滨度假区。北戴河排水管理所共管辖7座雨/污水泵站,于 2010年初开始建设泵站远程监控系统,同年5月1日之前正式投入使用。   通信网路  北戴河每个泵站都实现了光纤入户,根据现场通信网络状况,系统结构设计如下:

泵站工艺

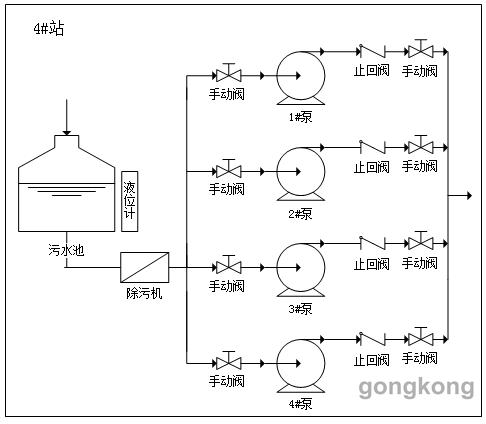

   下面以北戴河排水管理所的4#站为例对排水泵站的工艺进行介绍,4#站内共有4台排水泵,其中3台泵功率为75KW,1台功率为45KW,工艺简图如下。


设备功能


   (1) 排水泵站监控设备安装在泵站设备间,监测污水池液位、排水流量;监测水泵的启停状态、控制模式、电压、电流、保护状态;监测安防报警、巡检状态;监测有害气体浓度。
   (2) 支持手动、自动、远程控制排水泵的启停,支持远程切换控制模式。
   (3) 智能控制排水泵轮转,实现所有水泵均衡磨损、延长泵组使用寿命。
   (4)采用集散式控制模式,每个泵站使用一个主控制器,每台排水泵使用一个分控制器,分控制器是否投入使用可以控制。
   (5) 自动、远程控制除污机(格栅机)运行。
   (6)采用光纤通信,实现数据和视频同步监控。
   (7)现场显示每台水泵的工作电压、电流、显示污水池液位。
   (8)定时存储现场监控信息,以备查询。
   (9) 自动报警,如:液位超限、水泵工作状态变化、电流电压超限等。
   (10)支持远程设置、修改工作参数,实现设备的远程维护。
