1.项目概述

  上海××有限公司设备对接迅饶组态触摸屏

2.需求分析

  2.1问题描述

迅饶触摸屏实现用户权限管理、定时开关机

  2.2触摸屏介绍

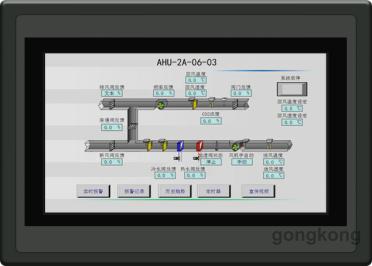

W7-1041-GW触摸屏迅饶的新一代HMI人机界面，可以支持PC、手机端、iPad等访问。配合组态编辑软件X2View可实现现场数据采集，编辑成组态画面，最终在触摸屏上显示，实现数据实时监控。GW代表具有网关功能，还可以转发为BACnet IP/MSTP服务器或Modbus TCP/RTU服务器，开放数据接口被第三方的系统集成。

X2View是上海迅饶自主研发新一代的基于HTML5规范的组态软件。具有常规通用组态操作方便的特性，另外有具有触摸屏组态软件可以运行在嵌入式系统上的特性。比起其它组态软件，最大的亮点是完全基于WEB开发，用户创建的组态工程，可以下载到硬件上运行。

智能手机、iPad或者PC可以通过浏览器访问，特别适合应用在BA、智能家居等场合。

3.方案设计

3.1方案介绍

首先配置相关驱动和通讯参数，读取设备数据；针对用户权限和定时器给出合理方案；最后，编辑成组态界面上传到触摸屏。

3.2 方案详细说明

1.BACnetScan工具搜索

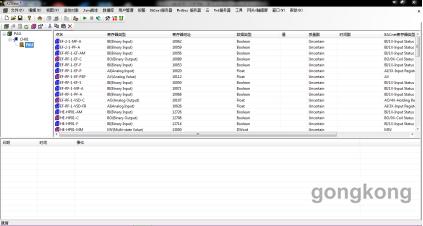

上海××有限公司设备是MSTP通讯协议，首先，使用BACnetScan工具搜索设备ID和设备相关寄存器地址并导出Excel表；

BACnetScan工具

2.工程配置

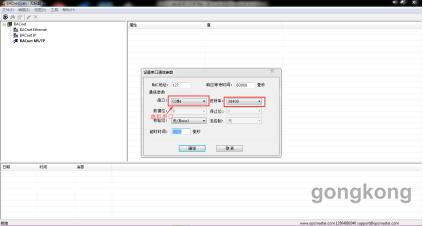

选择BACnetMSTP驱动，配置相关通讯参数并建立设备；最后，导入Excel表；

3.权限管理

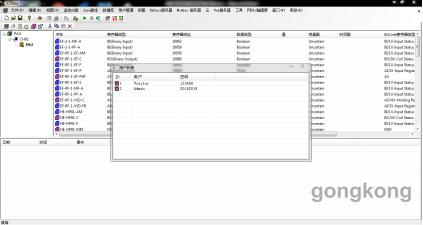

点击菜单栏用户管理，并建立相关用户和用户组；

编辑完成组态界面后，通过图元属性添加相关用户权限；

4.定时器

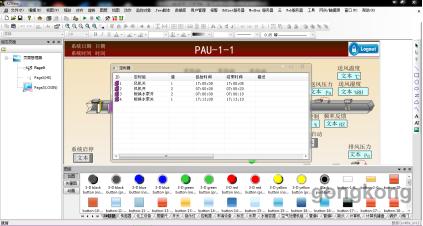

点击菜单栏监控对象，并建立相关定时器和定时器组；

5.访问组态

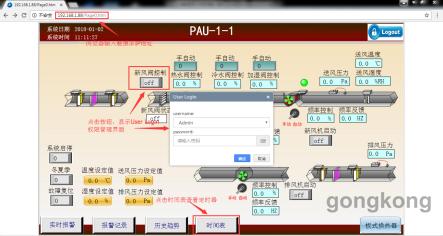

如下图:浏览器输入触摸屏IP地址（如192.168.1.88），点击设置权限命令按钮，显示权限对话框；输入对应密码后，执行操作命令；点击时间表可查看、编辑定时器；
