1、 引言

  目前，我国已经是世界上的第二大能源生产国和消费国，统计显示，我国建筑能耗约占全国总能耗的28%，在我国每年新建的20亿平方米建筑中，其中99%是高能耗建筑；而既有的建筑中，仅有4%采取了节能措施。大型公共建筑不但能耗密度高，而且能源浪费非常严重，具有巨大的节能空间，建筑节能的推广已经势在必行，节能降耗，计量先行。

  相关地方规范要求“建筑能耗监测系统应作为新建建筑设备设施系统的组成部分，列入建设规划；

2 、设计依据

  GB-T 15587-2008 《工业企业能源管理导则》

             《评价企业合理用电技术导则GB》

             《企业节能规划编制通则》

             《企业能源审计技术通则-GB》

  GBT23331-2009   《能源管理体系要求》

  GB-50052-2009   《供配电系统设计规范》

     能耗计量装置国家及行业标准

   DL/T 645-1997       多功能电能表通信规约

   DL/T 645-2007       多功能电能表通信规约

   CJ/T 188-2004       户用计量仪表数据传输技术条件

   GB/T 19582-2008     基于Modbus协议的工业自动化网络规范

3 、项目概况

  柳州白莲机场，前身是民航柳州站，是位于中国广西壮族自治区柳州市南郊12公里处的一座军民合用机场，因在历史悠久的白莲洞古人类活动遗址附近而得名，它是广西机场管理集团柳州机场公司所在地，是广西六大机场之一，同时也是国家重要的支线机场。

  项目中现场设备位于柳州白莲机场航站楼内，主要是各个用电回路上的多功能仪表，能耗管理系统主要是对电能消耗的情况进行监管，随时掌握能耗情况，提高节能意识。

4 、系统架构

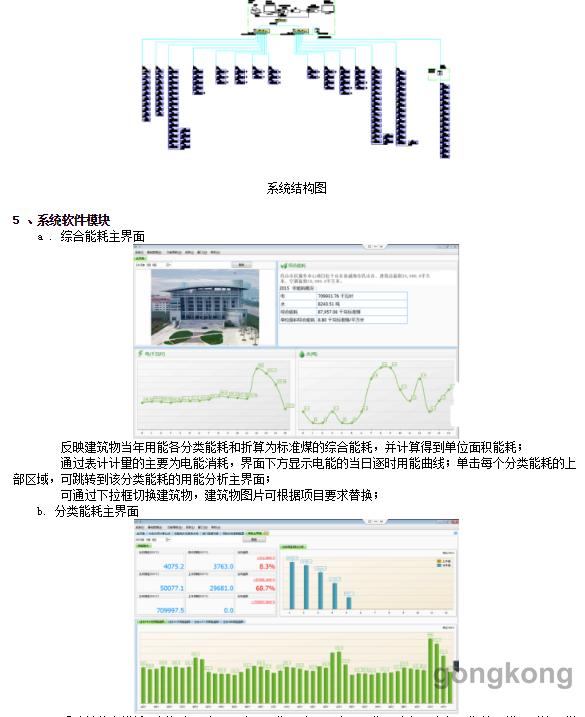

  安科瑞Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集、开关状态监测及远程管理与控制提供了基础平台，它可以和检测、控制设备构成任意复杂的监控系统。该系统主要采用分层分布式计算机网络结构，如系统结构图所示：柳州白莲机场能耗管理系统站控管理层及网络通讯层，现场共有185只多功能电力仪表。

反映某分类能耗（例如电）当日及昨日同期、当月及上月同期、当年及上年同期的用能及对比，增长百分比及增加值；

    反映某分类能耗过去48小时、过去31天、过去12个月、过去3年的用能趋势；

    反映某分项能耗的当月用能饼图；

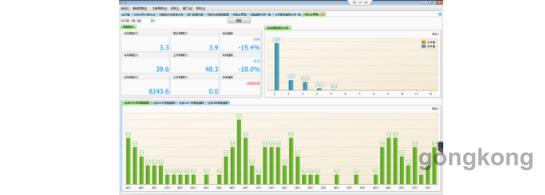

    反映某分类能耗当年各月用能同比分析图；

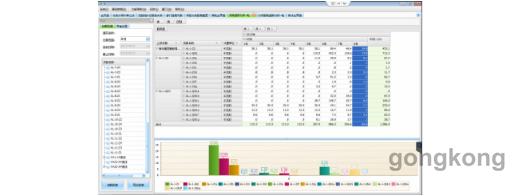

  c. 分类能耗支路用能统计报表

可灵活选择支路，并统计某段时间内支路用能的日、月、周、季、年用能；

    通过透视表功能强大，用户可进行多种数据统计，并对数据进行组合排序；

    统计数据可通过柱状图、点线图、堆积图、饼图等多种图表展示；

    统计数据可导出至Excel；

  d. 分类能耗支路非工作日用能

     统计对各支路工作日和非工作日用能，非工作日可通过系统灵活设置

     统计数据可导出至Excel；

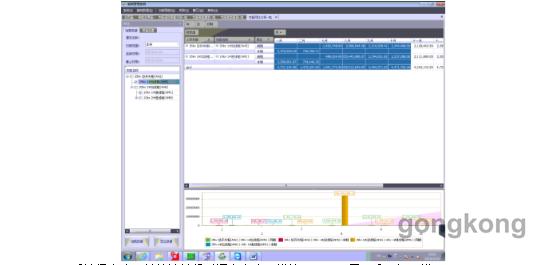

  e. 分类能耗支路同比分析

h. 配置选项

     依照相关技术规范配置建筑物的基本信息，例如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用能单位面积能耗分析；

     配置项目中使用的仪表的类型、型号、生产厂家等基本信息，并添加该型仪表所能提供的监测参数信息，此处配置情况影响能耗统计、分时段用能统计、参数查询功能；

     配置项目中使用到的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、代码、监测回路的名称等信息；

     配置分项能耗统计时涉及到的计量表计、所占比例、运算方式等信息，可根据项目情况灵活配置，此处配置信息将影响各分类能耗分项用能分析小模块中的功能；

     配置各部门用能对应的计量仪表、运算方式、所占比例以及部门用能计划，完成此项配置后将启用部门能耗分析功能模块；

     配置建筑物中某用能区域对应的计量仪表、运算方式、所占比例，完成此项配置后将启用区域能耗分析功能模块

6、 前景展望

  根据柳州白莲机场能耗管理系统运行效果分析，建立典型能耗分析模型，统一分析。

  a. 建立建筑能耗计量体系，把脉建筑能耗，发现能耗黑幕，节能改造更有针对性，同时通过计量收费、绩效考核等管理措施巩固节能改造成果。

  b. 选择节能设备。

  c. 再好的节能设备，管不住浪费也无法发挥节能效果，通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，使节能设备正在实现节能。

  d. 通过能耗监测系统提供的同环比分析数据量化节能改造成果，最大程度的展现节能效果。

7 、结束语

  大型公共建筑总面积不足城镇建筑总面积的4%，但总能耗却占全国城镇总耗电量的22%，大型公共建筑单位面积年耗电量达到70～300KWh，为普通居民住宅的10～20倍。公共建筑是节能大户和节能重点，做好东营市华凌大厦的节能工作，对促进和带动节能工作，实现节能减排目标具有重要意义。

• 统计各支路当年每月用能及去年同期用能；

    f. 分类能耗支路用能集抄

       查询各支路任意两个时间的表计读数，并计算出差值；

       时间精度到分钟；

    g. 分类能耗支路分时段用能趋势分析

      可查询任一支路某段时间内的用能参数（例如电压、电流、功率、功率因数等），具体可查询的参数与安装的仪表和系统配置有关，查询时不可跨月；

      数据以图表或表格的形式显示，图表可通过鼠标操作放大、缩小、移动；可对数据进行排序（最大值、最小值）；

      数据可导出至Excel;
