1. 项目概述

迅饶触摸屏实现单点多模式任意切换。

2. 需求分析

2.1问题描述

XX公司设备系统有五种模式（正常运行、值班运行、消毒运行、消毒结束、关机），要求做成组态界面显示在触摸屏上，并且用户可以任意切换五种状态

2.2触摸屏介绍

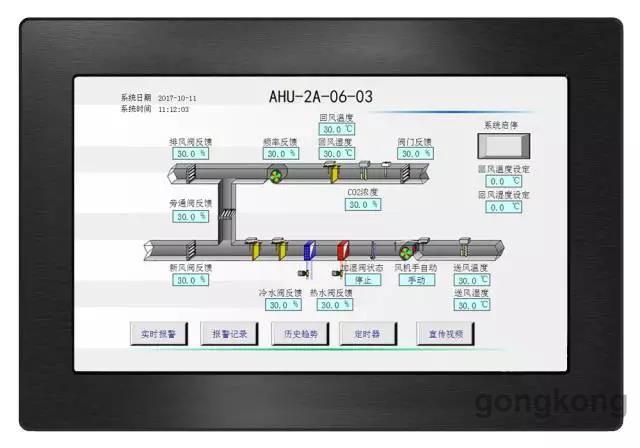

W7-1041-GW触摸屏迅饶的新一代HMI人机界面，可以支持PC、手机端、iPad等访问。配合组态编辑软件X2View可实现现场数据采集，编辑成组态画面，最终在触摸屏上显示，实现数据实时监控。GW代表具有网关功能，还可以转发为BACnet IP/MSTP服务器或Modbus TCP/RTU服务器，开放数据接口被第三方的系统集成

X2View是上海迅饶自主研发新一代的基于HTML5规范的组态软件。具有常规通用组态操作方便的特性，另外有具有触摸屏组态软件可以运行在嵌入式系统上的特性。比起其它组态软件，最大的亮点是完全基于WEB开发，用户创建的组态工程，可以下载到硬件上运行。智能手机、iPad或者PC可以通过浏览器访问，特别适合应用在BA、智能家居等场合

3. 方案设计

3.1解决方案

通过触摸屏采集设备系统数据，然后编辑组态界面，针对多模式任意切换需求做出对应方案。

3.2方案详细说明

1：设备系统数据采集

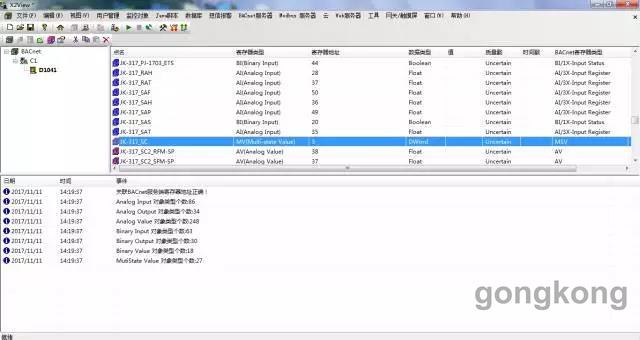

设备系统数据采集示意图

说明：设备系统数据是BACnetIP通讯协议，所以通过组态编辑软件X2View建立BACnetIP驱动，并添加通道和设备。最后添加标签，采集设备系统相关数据（如当前温度、设备运行状态、报警状态等）

2：编辑组态页面

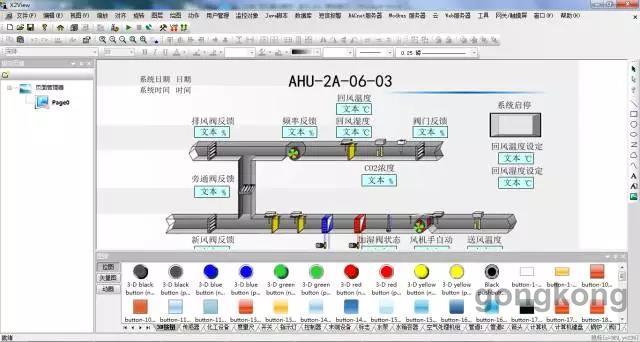

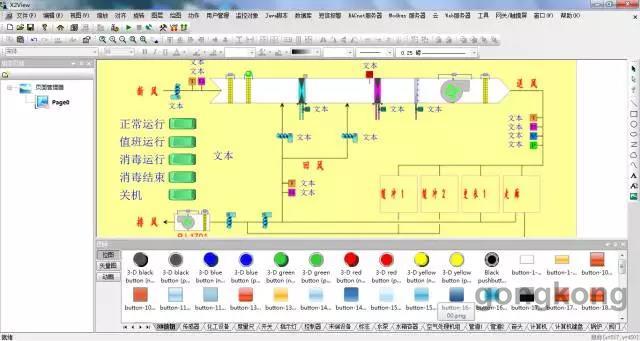

组态页面示意图

说明：触摸屏采集到的数据需要通过绑点添加到组态页面上，实现数据实时更新。

3：内部变量

通过设备系统运行可知，模式值显示为1是表正常运行、2表示值班运行、3表示消毒运行、4表示消毒结束、5表示关机。

首先建立5个内部变量、分别命名为SC1、SC2、SC3、SC4、SC5。如图所示

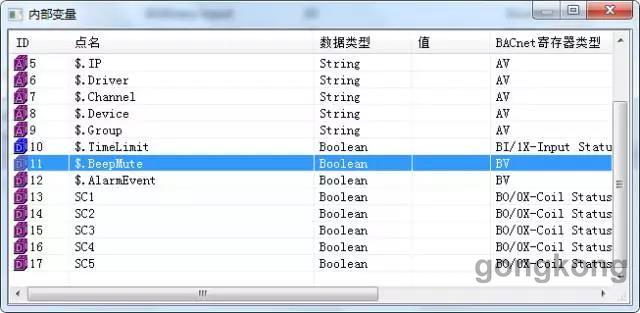

内部变量示意图

说明：五个内部变量分别对应五种模式；其中SC1对应值为1的表正常运行、SC2对应值为2的值班运行、SC3对应值为3的消毒运行、SC4对应值为4的消毒结束、SC5对应值为5的关机

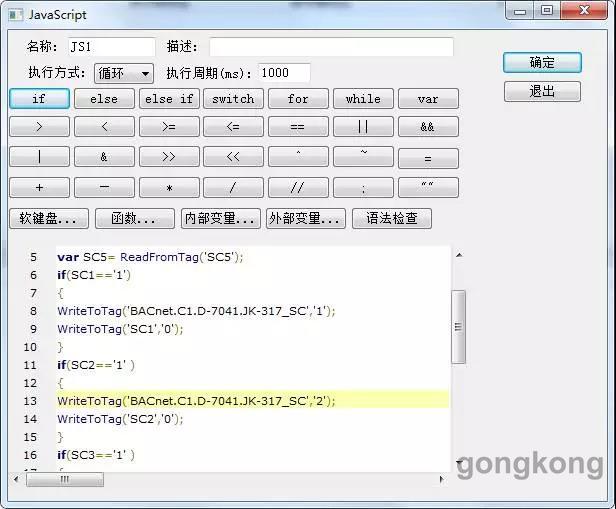

4：JS脚本实现模式任意切换

通过编写JS脚本实实现表正常运行、值班运行、消毒运行、消毒结束、关机任意等模式切换。
