灌区自动化管理存在的问题、灌区自动化监测

时间:2018-02-08 11:37来源:未知 作者:admin 点击:
一、系统概述: 1、灌区管理存在的问题 ★ 面积大,渠道多、分布复杂。 ★ 泵站、闸门多,不能统筹管理。 ★ 管理人员少,管理成本高。 ★ 缺乏信息化管理手段,难以统计、分析。

一、系统概述:

1、灌区管理存在的问题
   ★ 面积大,渠道多、分布复杂。
   ★ 泵站、闸门多,不能统筹管理。
   ★ 管理人员少,管理成本高。
   ★ 缺乏信息化管理手段,难以统计、分析。
   ★ 安全隐患不能及时发现。

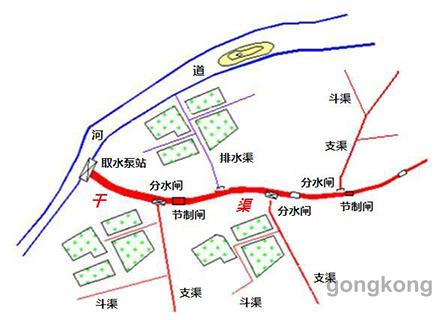

典型灌区示意图

2、系统功能:
   ★ 闸门远程启、闭
   ★ 闸门电机运行电流、电压监测
   ★ 闸门开度、开到位、关到位状态监测
   ★ 闸后渠道流量、水位监测
   ★ 闸口人员巡检情况监测
   ★ 电流、电压异常,设备故障自动报警
   ★ 支持扩展现场照片、视频监测

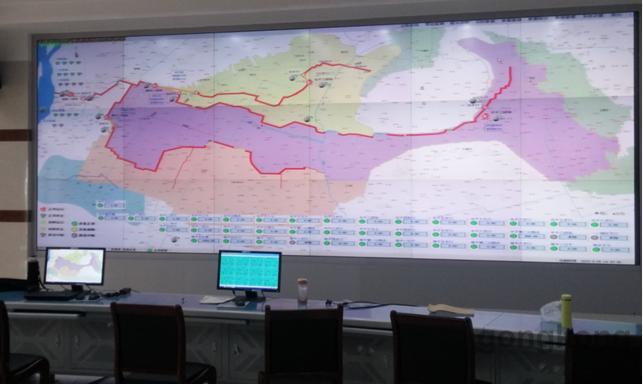

灌区自动化管理监控中心

3、系统建设意义
   ★ 提升开关闸效率、节约灌溉用水。
   ★ 缩减管理成本,减员增效。
   ★ 统筹管理灌区,优化水资源配置。
   ★ 水量精确计量,收费有理有据。
   ★ 及时发现故障,保障灌区可持续发展。





二、系统构成



系统特点:
   ★ 功能丰富:一套智能监控柜可同时实现闸门监测、本地/远程控制和流量监测等多项功能。
   ★ 通信灵活: 根据现场情况可灵活选择光纤、4G、GPRS、CDMA等通信方式。
   ★ 远程访问:监控系统软件支持电脑、手机APP远程访问,方便管理。
   ★ 分级管理:不同管理人员不同操作权限,安全、可靠。
   ★ 自动报警: 数据、设备异常时,通过电脑、手机APP、手机短信等多种形式报警。
   ★ 方便扩展:软、硬件产品采用模块化设计,方便后期功能增加、升级。三、核心产品

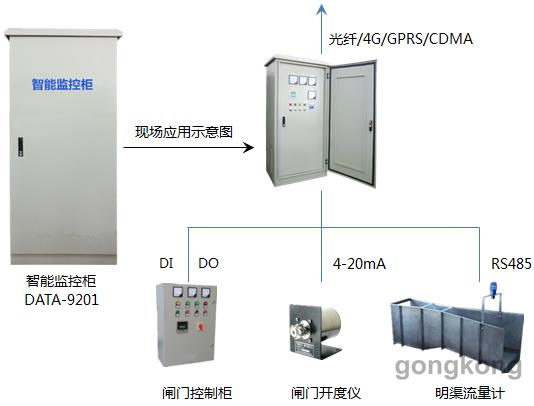

1、智能监控柜



主要功能:
   数据采集:电流、电压、开度、水位、流量等数据采集。
   状态采集:开到位、关到位、故障、供电状态采集。
   现场显示:液晶或数码管显示监测数据、运行参数。
   远程通信:光纤、4G、GPRS或CDMA通信。
   本地控制:现场按钮控制闸门开、关、停。
   远程控制:远程遥控闸门开、关、停。
   扩展功能:支持图像(照片或视频)监控。技术参数:
   串口:3路(RS232/RS485)。
   AI:8路(4-20mA/0-5V)。
   DI/PI:9路
   DO:5路
   网口:1路(RJ45)
   显示面板:液晶或数码管
   无线通信:4G、GPRS或CDMA可选。
   供电电压:AC 220V 或AC 380V。
   尺寸:700*540*240mm、900*540*300mm或定制

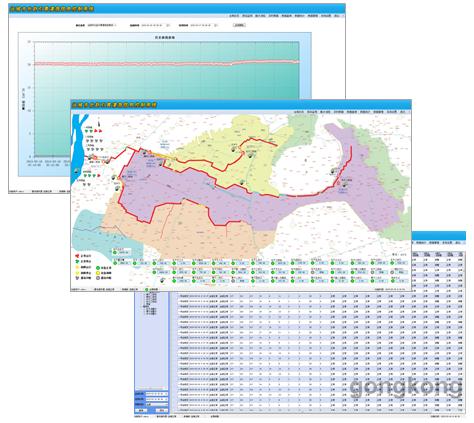

   材质:铁质或不锈钢可选。2、灌区自动化管理系统软件

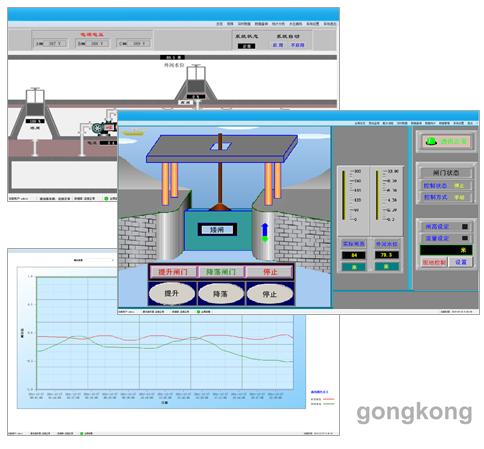

软件功能:
   ● 矢量地图展现闸站分布
   ● 闸门状态及电流电压、开度、状态展示
   ● 渠道流量、水位展示
   ● 闸门远程开、关、停控制
   ● 数据越限、设备异常声、光报警。
   ● 数据报表统计、曲线分析。
   ● 设备/档案管理、维护。
   ●  支持其他功能定制。


软件特点:
   ● 图形化展现数据,直观、方便。
   ●  C/S(客户端访问)、B/S(网页访问)类型可选。
   ● 测点数量无限制,方便系统扩容。
   ● 支持日报表、月报表等定制。
   ● 支持扩展图像监控功能
   ● 支持对接其它软件平台
