言：西门子 S7-200PLC 广泛应于工业控制领域。下面我们要把西门子的 S7-200PLC 连接到鲲航物联网云平台（简称鲲航云平台），实现电脑 Web浏览器和手机 APP 对 PLC的远程监控，可以显示数据，控制启停，数据曲线，报表，报警，加载流程图等强大功能。组态鲲航云平台与组态软件，触摸屏类似，简单方便，只需5分钟，一个电工就能上手操作，开发属于自己的APP监控项目。

点击链接，欢迎访问官网了解产品信息：http://www.kpltkj.com/ProductView.asp?ID=294

1、我们需准备如下物品：

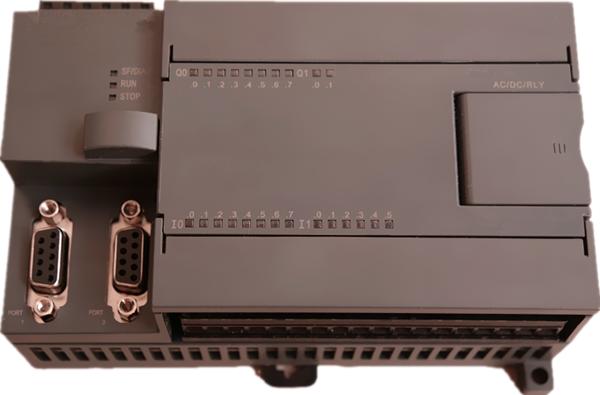

1. 1. S7-200PLC一台（建议使用 CPU226 或 CPU224 有两个串口的 PLC，port1口 做程序的下载和在线监视，port0口做 Modbus-RTU 从站与鲲航KHDTU模块通讯）。

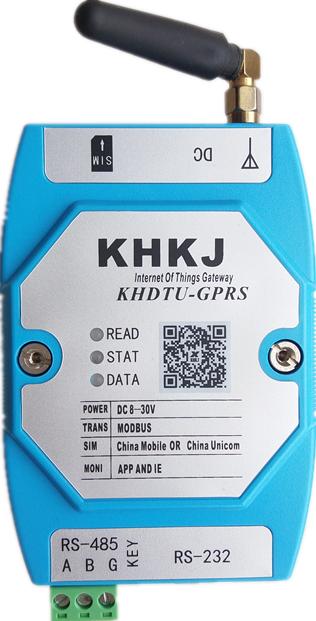

   2. 鲲航科技的KHDTU模块一台。

   3. SIM 卡一张，有流量，大卡。

   4. 电脑一台。

   5. S7200PLC的编程电缆。



        鲲航KHDTU            西门子PLC

2、设置S7200 PLC：

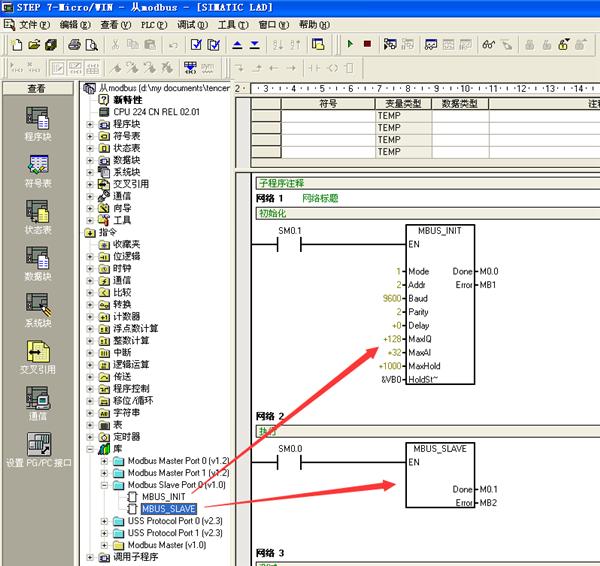

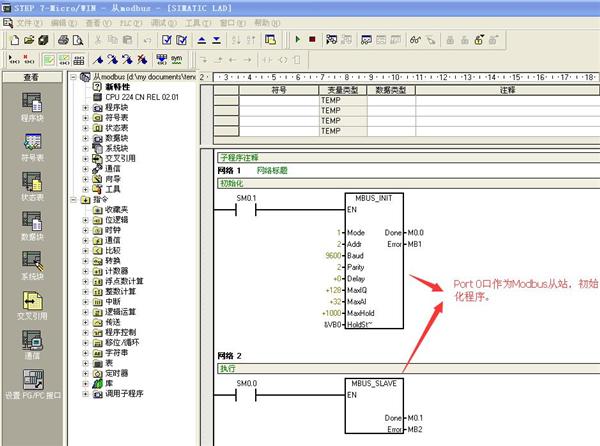

2.1打开Step7 V4.0西门子编程软件，添加Modbus指令库，Port0口做modbus从站，程序初始化。

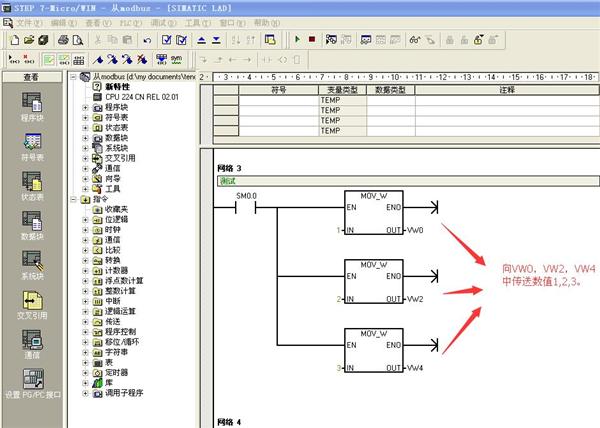

2.2向VW0，VW2，VW4中传送数值1,2,3。

3、在鲲航云平台中组态：

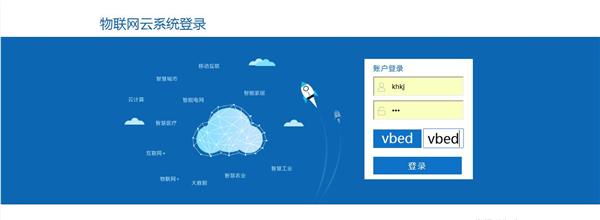

3.1登录云平台：

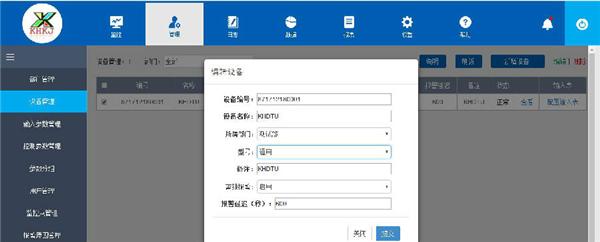

3.2 新增设备：

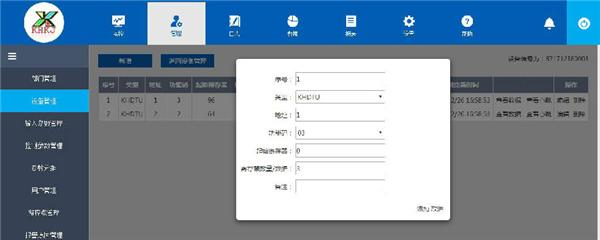

3.3 配置输入表（地址1，功能码03，起始地址0，读取寄存器数量3）：

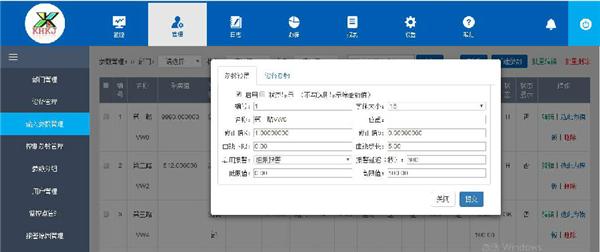

3.5 添加变量（对应PLC VW0，VW2，VW4）：

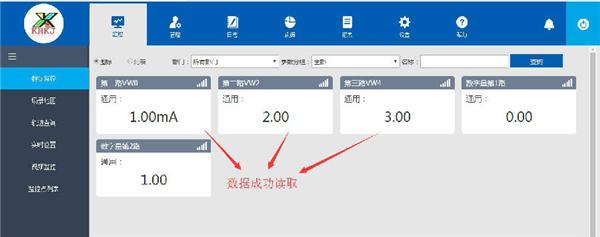

3.6运行监控：

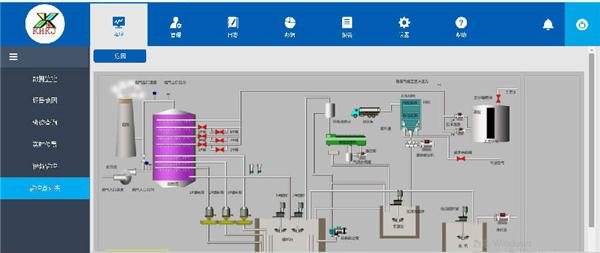

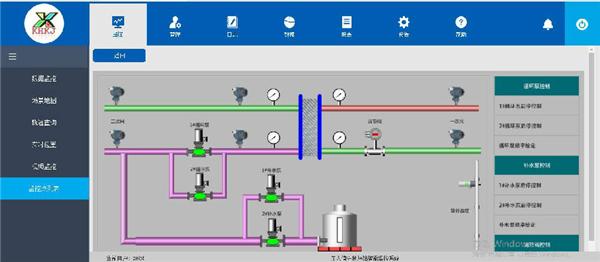

3.7平台组态流程图：

平台具有加载各个行业流程图的功能，添加的变量可以放到流程图上面，类似于组态软件那样，形象直观的观察数据：

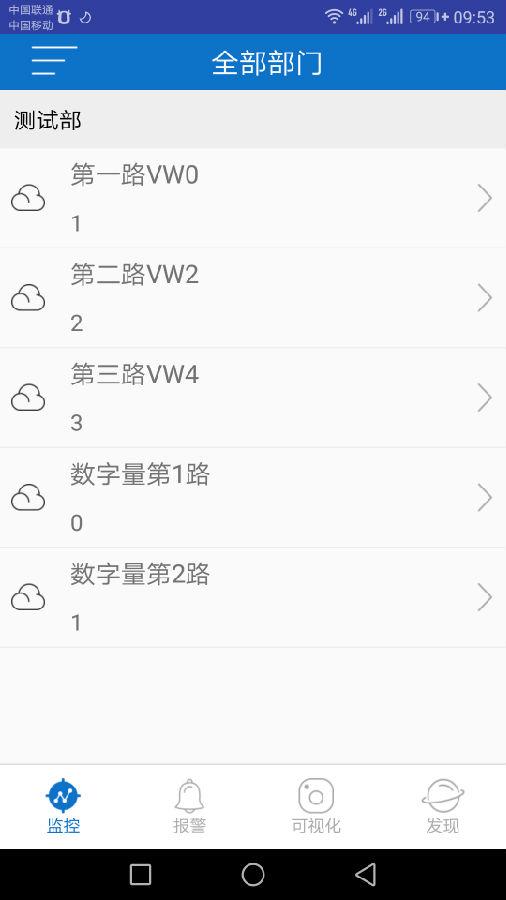

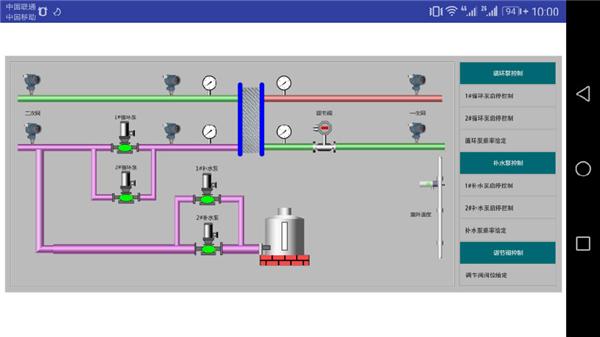

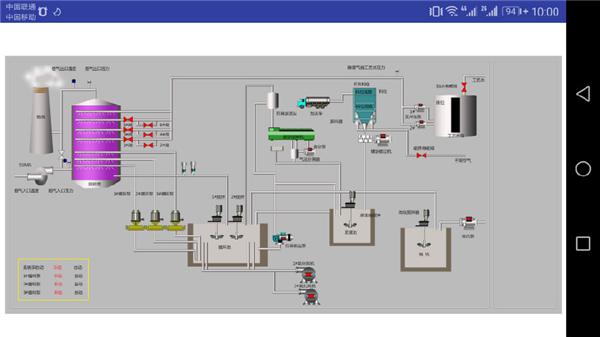

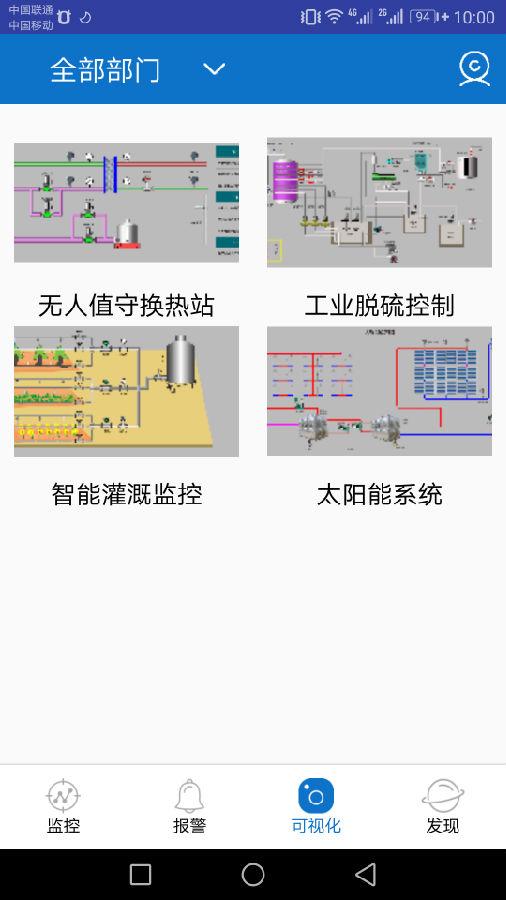

4、在手机APP中查看：

   手机APP内容自动更新WEB数据，无需编程，直接显示WEB中内容，有数据显示，控制，曲线，报表，报警等功能。

运行监控：
