普传科技电磁搅拌电源在钢铁行业的现场应用实例

时间:2018-03-20 11:05来源:未知 作者:admin 点击:
简介 电磁搅拌器借助在铸坯液相穴中感应产生的电磁力,强化钢水的运动,主要是旋转运动。搅拌器激发交变磁场渗透到铸坯的钢水内,在其中产生感应电流,这个感应电流与线圈磁场

简介

  电磁搅拌器借助在铸坯液相穴中感应产生的电磁力,强化钢水的运动,主要是旋转运动。搅拌器激发交变磁场渗透到铸坯的钢水内,在其中产生感应电流,这个感应电流与线圈磁场相互作用产生电磁力,从而推动钢水运动。

  普传科技凭借强大的研发力量,开发出连铸方坯、连铸板坯电磁搅拌电源。可用于正向搅拌、反向搅拌、双向搅拌等。从而提升钢坯的质量,提高产品的经济效益。该电源安装方便,可安装于结晶器末端、二冷区等。鞍钢、宝钢、迁钢、包钢、首钢等现场的使用,证明其性能优越国内同行水平,而且。填补了国内的空白,完全可以取代ABB、安川等进口品牌。



undefined

产品功能特点

*这种电磁搅拌不同于正常的变频器的主要就是,输出电压和输出频率分别可调。

*输出电压电压0—380伏连续可调,输出频率0---50赫兹连续可调。

*液晶汉显、双LED显示操作单元可选

*二相输出,板坯搅拌。三相输出,方坯搅拌。

*SWWM控制方式,逆变部分采用IGBT,输出波形好,抗干扰性强,效率高

*内置直流电抗器,提高功率因数。

*较强的的逻辑控制功能,具有过流、过压、过热、搅拌器水温过高、欠压等保护。

*具有多种搅拌方式:正向搅拌、反向搅拌、连续搅拌、间歇搅拌、交替搅拌。

*可程序设定搅拌强度、搅拌时、间歇时间。

*功率范围广,电流范围15A---1200A。

*通过RS485通讯,实现与上位机的通讯控制

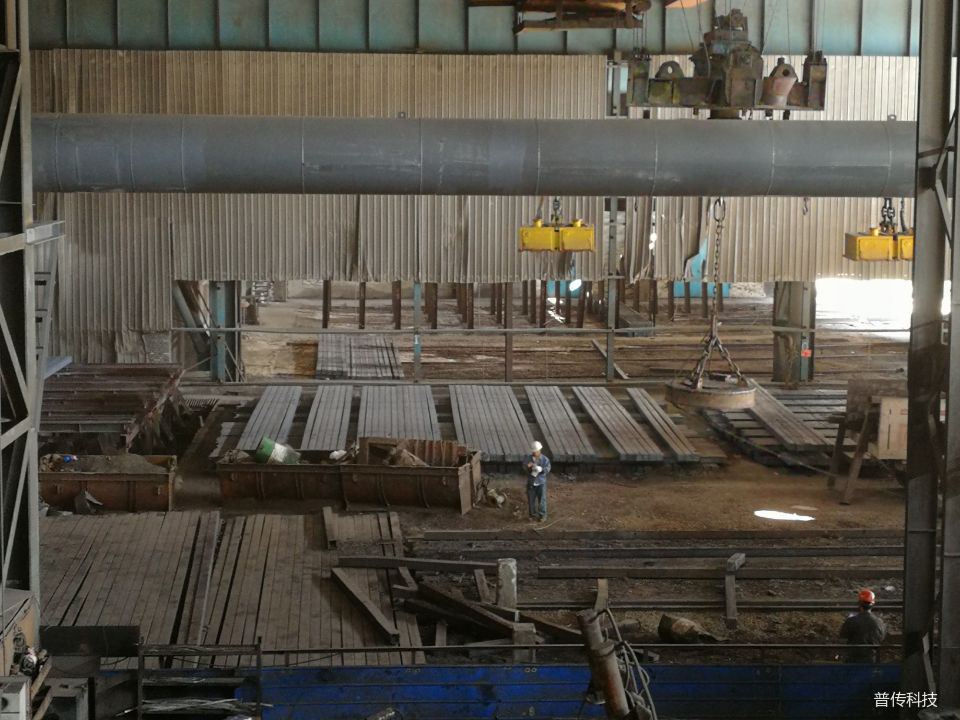

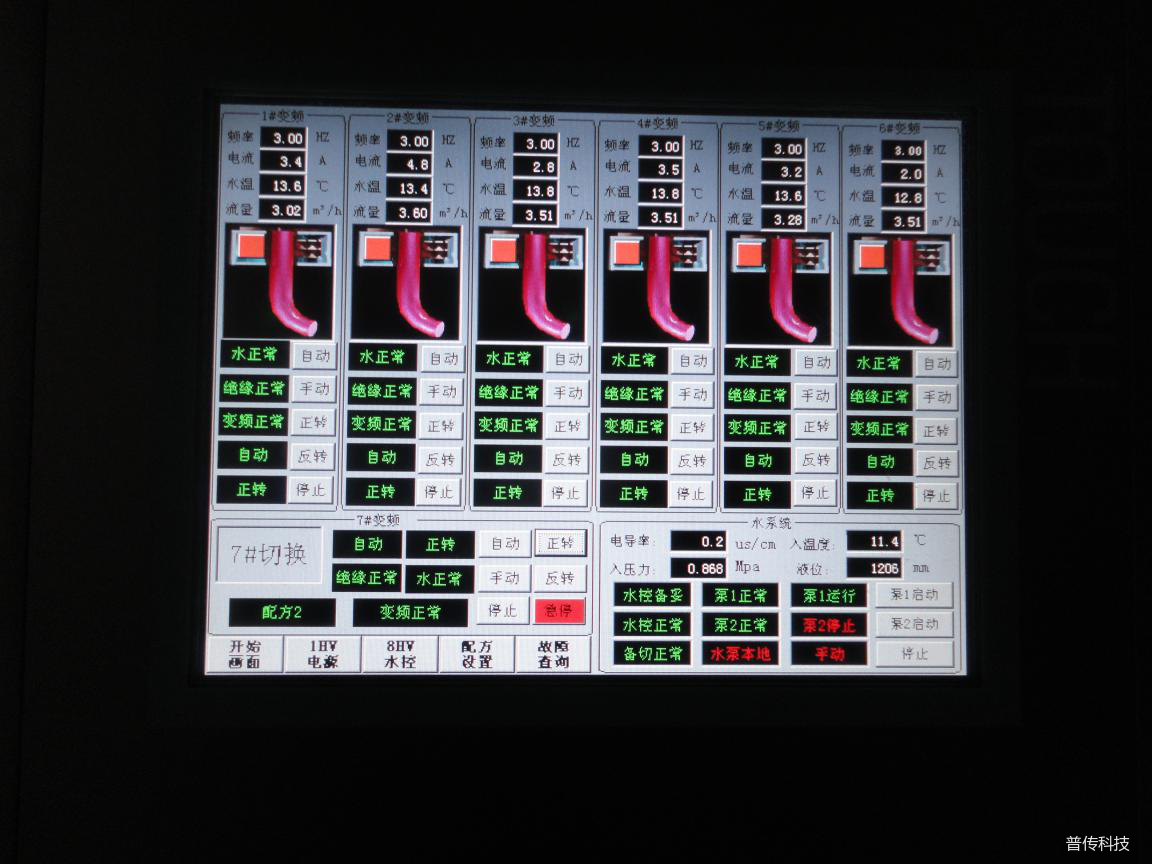

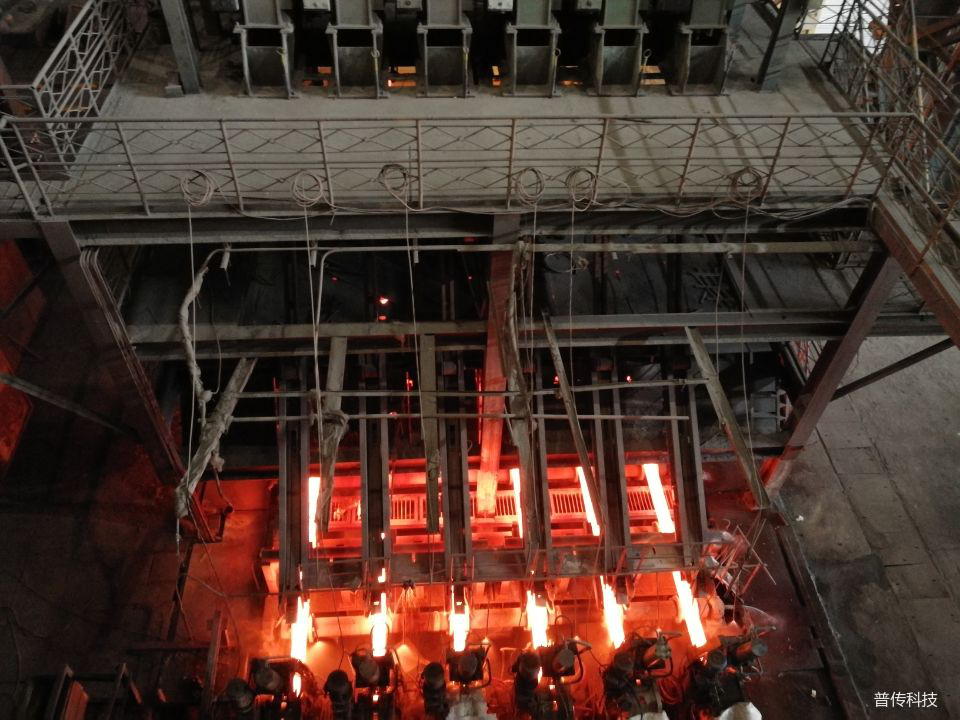

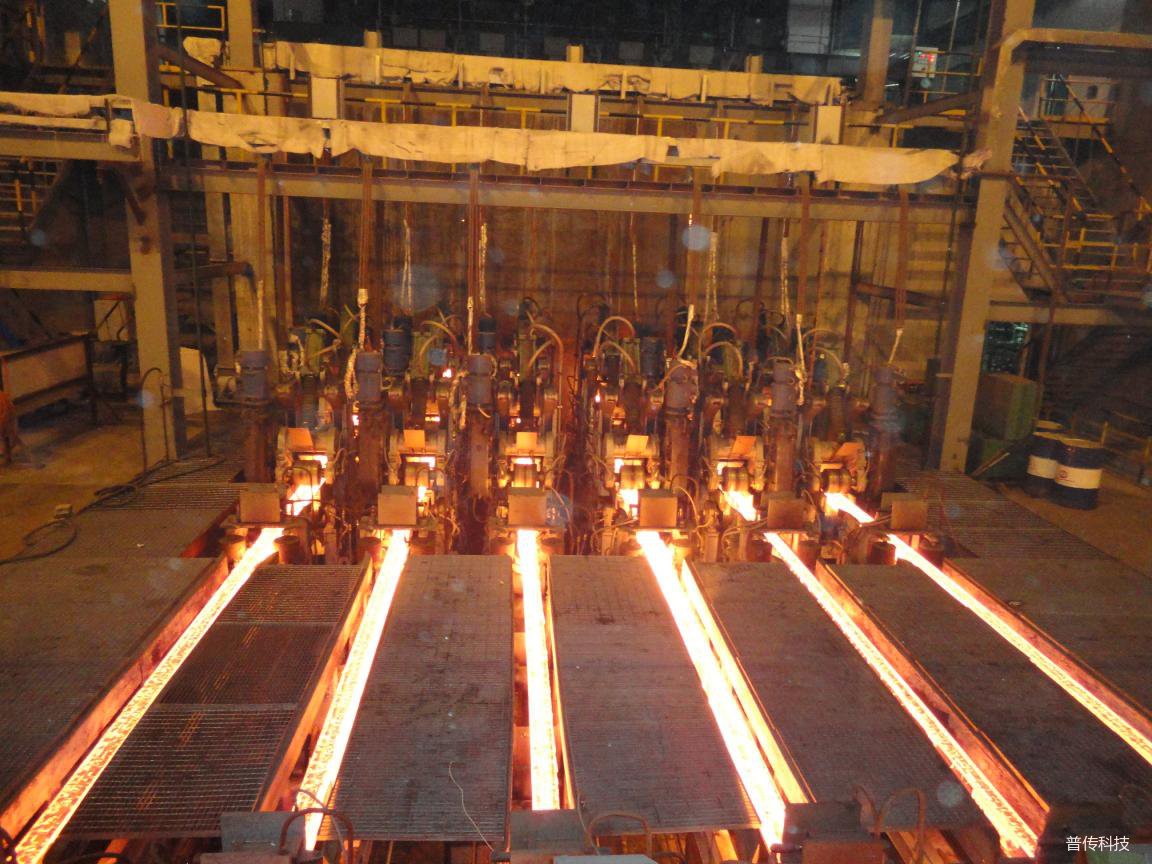

现场应用实例1

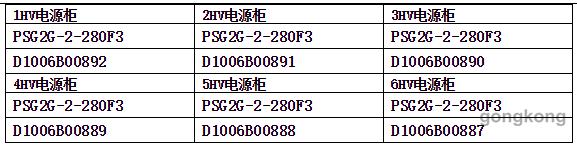

  首钢水城钢铁(集团)有限责任公司(以下简称:水钢)始建于1966年,地处享有“江南煤都”和“中国凉都”之称的贵州省六盘水市,经过43年的建设和发展,现已成为集采矿、冶金、煤焦化、机械加工、建筑安装、汽车运输、水泥、进出口贸易等产业为一体,具备年产280万吨生铁、300万吨钢、300万吨钢材综合生产能力的大型钢铁联合企业。该公司一次采购我们7台型号为PSG2G-2-280F的电磁搅拌电源,6用1备。

undefined

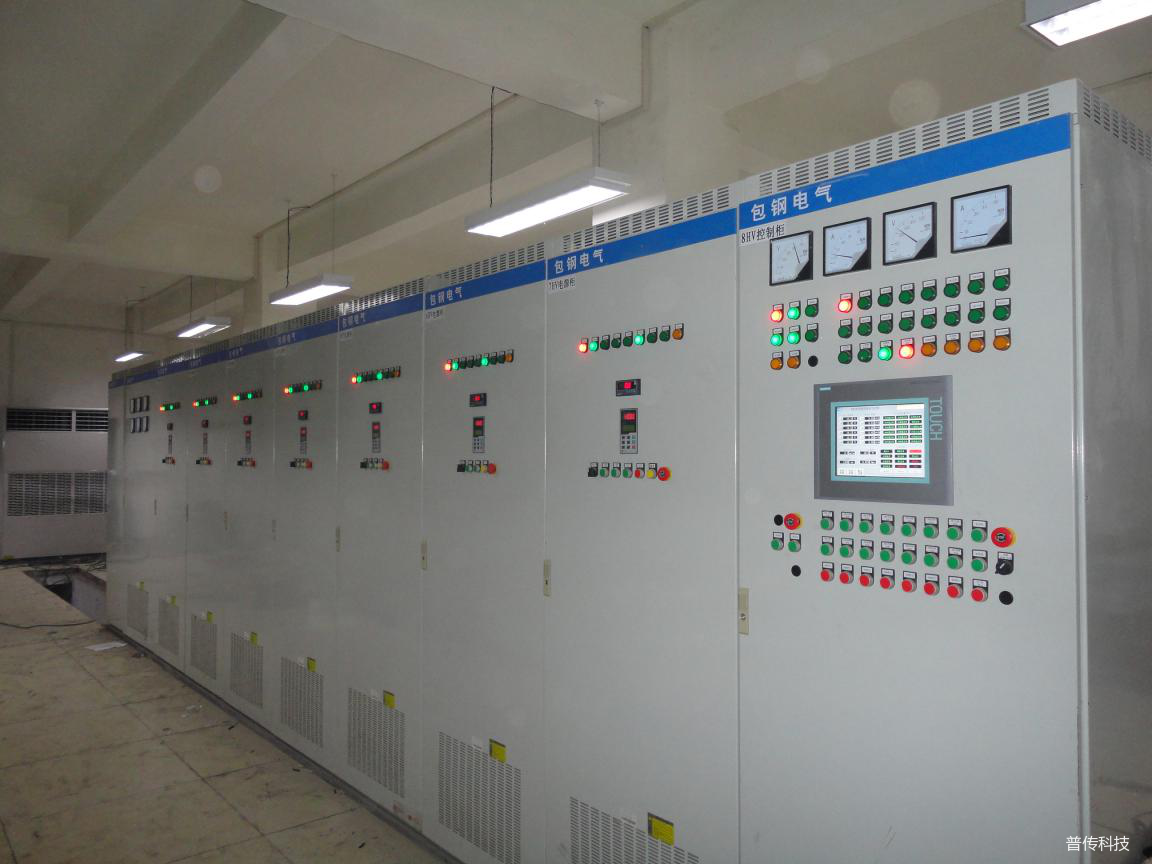

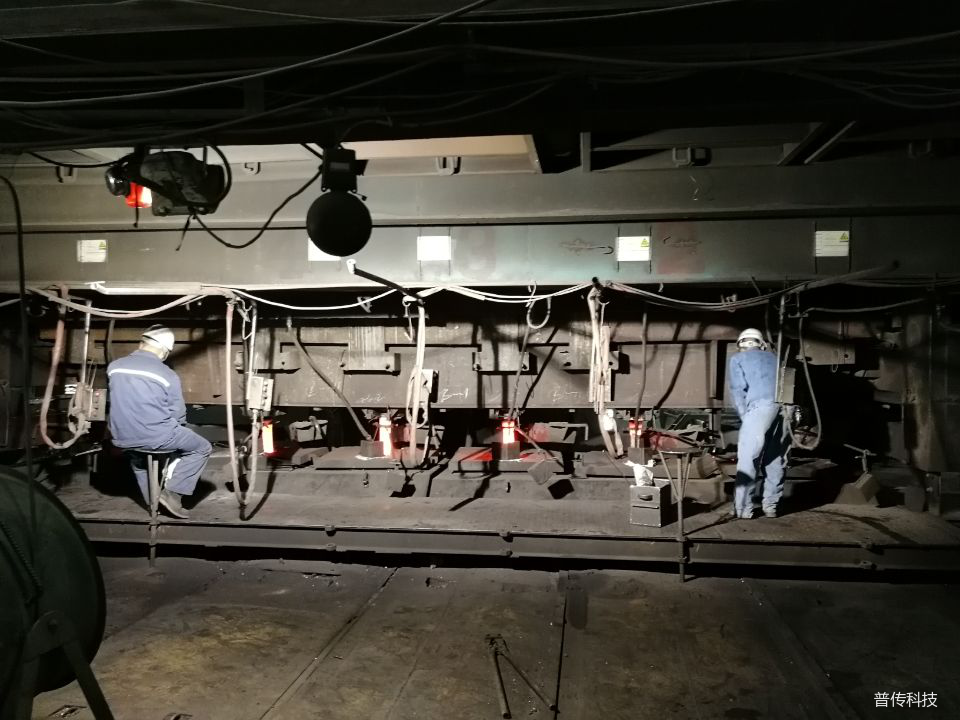

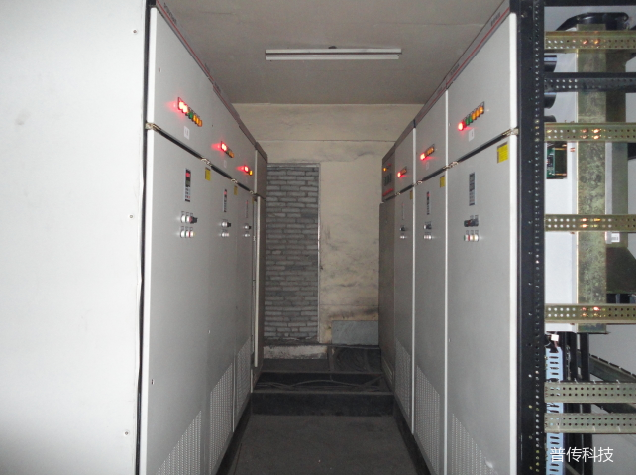

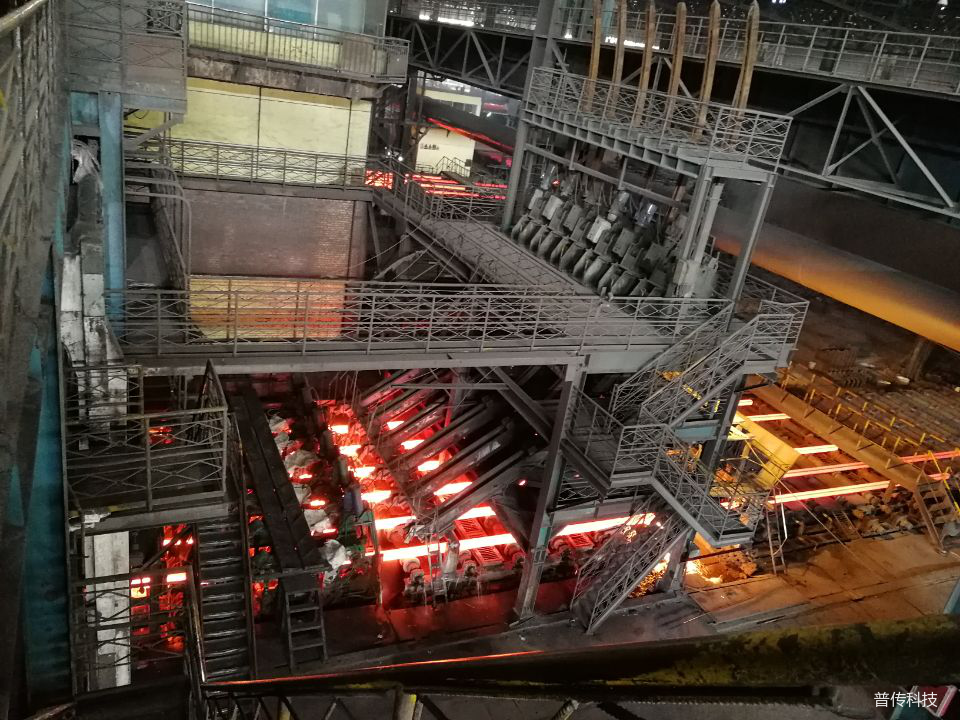

现场应用实例2

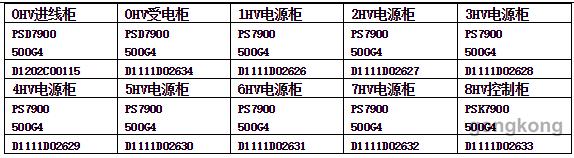

  ‍‍包头钢铁(集团)有限责任公司是中华人民共和国成立后最早建设的钢铁工业基地之一,1954年开始建设,1959年投产,包钢拥有“包钢股份”和“包钢稀土”两个上市公司,是中国主要钢轨生产基地之一、无缝钢管生产基地之一、华北地区最大的板材生产基地,该公司一次订购型号PS7900 500G4 电磁搅拌电源7台,6用一备。






结束语

  普传科技开发这款电磁搅拌电源具有闭环自调节功能,具有连续搅拌、正反交替搅拌等工作方式。输出频率与输出电流可单独设置和调节,互不干扰。电流具有闭环自调节功能:电流给定值与实测值比较后,经数字PI调节器控制逆变器输出电流,使其保持恒定。输出波形好,效率高,功率因数大于等于0.95以上。真正实现了搅拌器电流的高精度闭环控制,保证了电流和频率的高稳定和高精度(电流不稳定度小于1.5%,频率误差小于0.05HZ)。全新的SPWM调制系统。载波频率高(可达20KHZ),波形好,动态响应快,灵敏度高。

  开关、接触器、整流、滤波、缓冲电路、逆变元件IGBT等电子器件,均选用国际上知名制造商的产品,在设计中选用了较大的耐压、过流、散热保护系数(一般大于等于2倍)。所有电子元器件均进行老化筛选,电路板制作采用自动焊接生产线焊接,再进行高温试验,确保可靠性。采用标准GGD柜,先进的低频电源制造工艺。本着安全、经济、合理、可靠的原则而设计。产品具有分断能力高,动热稳定性好,结构新颖、合理,电气方案切合实际,系列性、适应性强,防护等级高等特点。在结构设计和制造方面尽量做到减少分布电容、电感和提高抗辐射,感应和耦合干扰的能力。装有电器元件的仪表门用多股软铜线与构架相连,柜内的安装件与构架间用接地滚花螺钉连接,构成完整的接地保护电路。

  冷却水流量不足时,自动关闭所有电磁搅拌电源,同时,柜门上设指示灯表明停机是因冷却水流量不足。

  该电源在多个现场的应用,满足客户使用要求,而且,质量性能稳定,得到客户的一致好评!
