系统建设目的 通过热网远程监控系统可以对整个热网的运行参数(压力、温度、流量、阀门状态等)进行跟踪监测,全面掌握整个热网管线供热状态,同时还能快速、准确地反映仪表故障

系统建设目的
      通过热网远程监控系统可以对整个热网的运行参数(压力、温度、流量、阀门状态等)进行跟踪监测,全面掌握整个热网管线供热状态,同时还能快速、准确地反映仪表故障报警信息;方便热电厂检修人员及时查修,这样不仅节省大量的人力、物力,而且对减少管道损耗、提高热网的现代化管理水平。在线实时数据采集记录可以为热电厂后续的大数据分析,运行决策等提供科学、准确的数据支撑,提高热电厂抄表、征费的工作效率,使热电厂的管理水平上一个新的台阶。


整体方案概述
      热用户站点的一次仪表包括智能多参数变送器,温度变送器,平衡式流流量计,多参数变送器可直接进行蒸汽流量的温,压补偿算法,得到累计流量,及瞬时流量,然后通过MODBUS通信可直接和AS5210远程通信功通信,ASC5210将得到的流量,压力,温度等参数,连同各种运行状态,运行参数,备用电池电量等信通过GPRS通信的方式传输到指定IP地址的服务器上,服务器统一部署云端处理系统,用来接收数据,信息安全处理,并进行数据库存储。
     整个系统的设计采用目前流行的B/S架构,即服务器浏览器模式,摒弃了市场比较多见的组态软件方式,系统设计灵活。前端数据访问可以通过PC机的IE浏览器或者手机等移动设备来实现。从而可以轻松实现多终端,异地查看现场实时运行数据的功能。整体方案示意图

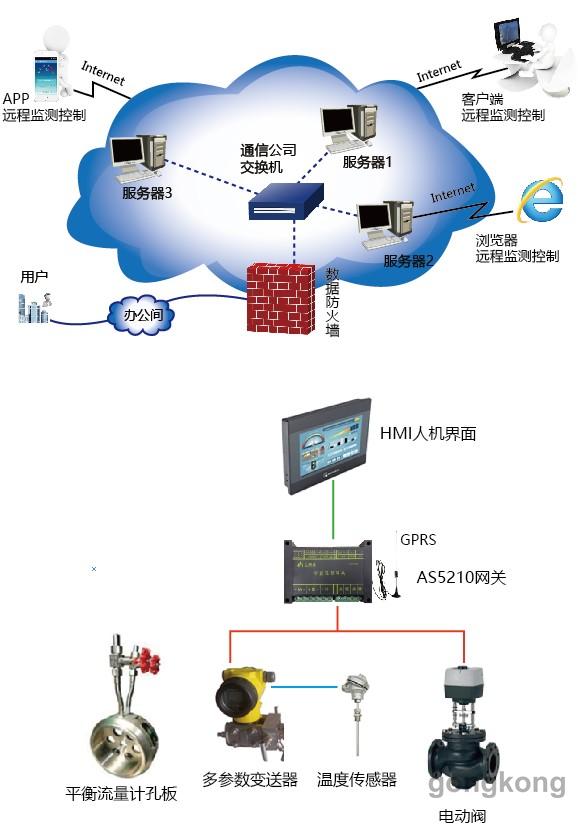

热用户站点方案功能图
      热用户站点主要功能是计量功能,设计方案是主要考虑从两点考虑,首先是设计原理上实现准确可靠的计量;其次是在使用中有效防止人为作弊。目前,如何提高热网蒸汽计量准确度也是行业难题,常见的方案有孔板节流装置配合多参数变送器(或者独立的差压变送器+压力变送器)以及温度传感器进行流量计算,累积量,瞬时流量等测量,采用多孔平衡流量计方案量程比最好可以做到10:1;另一种常见的方案是采用涡街流量计,温度变送器,压力变送器,流量积算仪进行温压补偿,采用进口涡街流量计,量程比可以做到20:1,此外还具有压损小的特点。

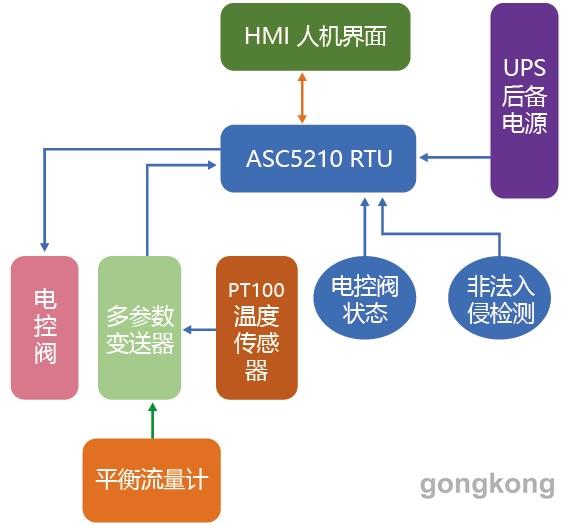

下图所示为计量终端站点的原理框图


监控界面功能参考:

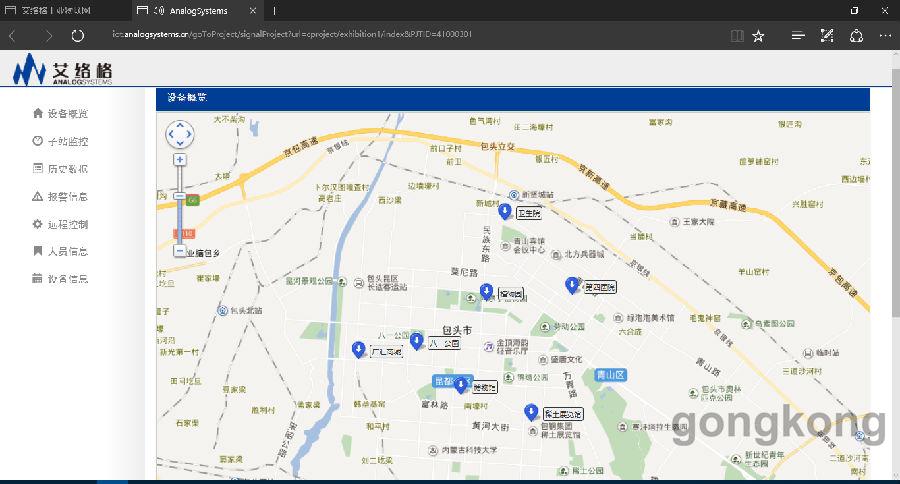

百度地图实时运行状况检测

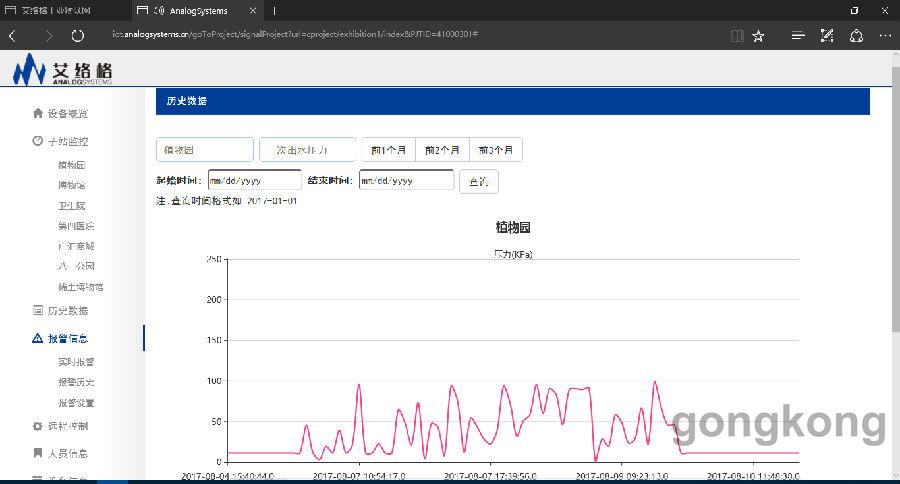

运行数据历史曲线调阅





运行报表查询



运行报警维护记录查询



其他具体案例可参考我司demo演示网站:cloud.analogsystems.cn/demo
