单回路数显仪表的总体设计图解

时间:2018-04-25 09:27来源:未知 作者:admin 点击:
1 仪表的总体设计功能 自动化系统基本上是对现场传感器传递的模拟信号或者带有标准的RS-485通讯接口的仪表进行实时检测和控制。总体设计原则如图1所示。 2.硬件电路组成及原理 单

  1 仪表的总体设计功能

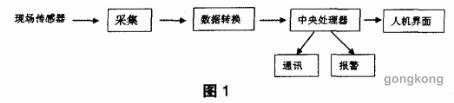

   自动化系统基本上是对现场传感器传递的模拟信号或者带有标准的RS-485通讯接口的仪表进行实时检测和控制。总体设计原则如图1所示。

  2.硬件电路组成及原理

   单回路数显仪表的硬件电路原理很简单,它由微型处理芯片、12位转换模块、显示模块、报警模块、变送输出模块、电源模块以及以及RS-485,下面介绍几个重要的模块;

   单片机:采用CHMOS工艺及高密度、非易失去存储技术制造,与引脚和指令系统完全兼容,其内部所含功能部件如下:1个8位CPU;1个片内振荡器及时钟电路;3个16位定时/计数器;21个特殊功能寄存器;4个8位并行I/O口,共32条可编程I/O端线;1个可编程全双工串行口;8个中顿源。

   显示模块:显示方式采用四位数字LED显示,可以显示当前现场过程值,也可以显示现场调试值,6个发光二级管对应指示3种状态;故障状态、设置状态、正常运行状态下的物理量纲。

   通讯模块:由于基于差分信号传输的RS-485总线本身具有抗干扰能力强等特点,电路采用了DC-DC隔离电源供电,并在单片机与RS-485通讯电路之间采用了高速光电藕合进行隔离,从而 进一步提高了整个通讯模块系统的抗干扰能力。

   报警模块:此模块主要用于报警状态下相应继电器节点输出,准确直观,便于故障的判断和排除。
