PLC控制器误动作惹的祸 PLC与传感器的7种连接方式

2017年8月28日，某220kV变电站主变在冷却器电源切换过程中，因风冷控制箱电源分段刀闸A相接触不良，电源切换出现异常，同时风冷系统plc控制程序逻辑存在缺陷主变冷却器全停，运行值班人员未及时发现告警信息，应急处置时间不足，导致主变跳闸的事件。
反思该起主变跳闸事件，两点应引起我们的警觉：一是控制PLC程序存在隐患，在调试、定检和试验中未能及时发现；二是运行监盘不认真，未能及时发现报警。
主变控制系统维护应从以下几个方面入手：
一是加强巡维主变强迫油循环风冷系统、站用电系统、站内直流系统等，主变风冷控制系统、主变非电量保护控制回路及元器件（瓦斯继电器、二次回路、线缆、温度控制器等）应严格按照规范定期检验试验；
二是运行监盘时，重视语音告警功能，发现异常信号时应及时处理；
三是充分吸取经验教训，举一反三，日常班组活动中注重主变非电量异常时的应急处置预想和演练。加强培训管理，增强安全和风险意识，提高业务技能和应急处置能力。

PLC与传感器的7种连接方式

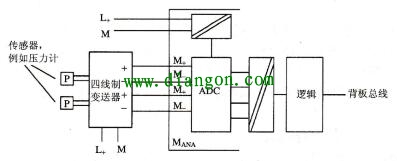

图1～图7提供了7种传感器的连接方式，具体连接时，必须参照模块手册上的接线说明，下面简要介绍这7种接线中应注意的几个问题。

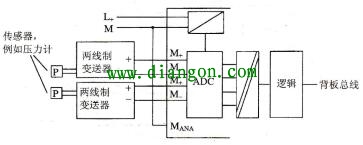

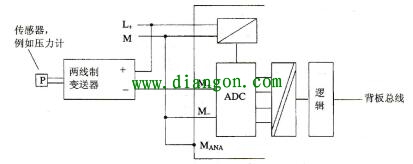

图2方式，当模块通道被设置为两线制变送器方式时，模块会向变送器提供24V直流电源。如果供电电压L+从模块外部反馈供电，则必须在STEP 7中将两线制变送器方式配置为四线制变送器方式。

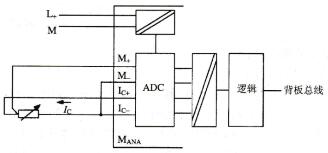

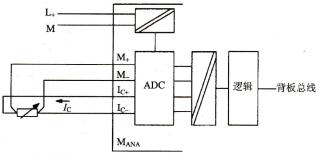

热敏电阻、普通电阻可以使用两线制、三线制或四线制端子进行接线。图4中，对于四线端子和三线端子，模块可以通过端子IC+和IC-提供恒定电流，以补偿测量电缆中产生的电压降，这样，测量结果会更精确。

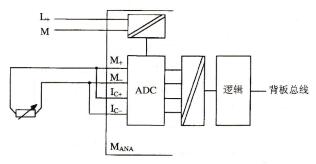

对于图6三线制连接，SM331和AI8xRTD例外。

图2-22 电压传感器与带隔离的模拟量输入模块的连接
