热电偶的结构 老电工谈维修电工如何学习PLC?plc编程入门

热电偶由一对传感器及所需安装和连接部件组成。热电偶的两根导线可以使用不同金属或金属合金进行焊接。根据所使用材料的成分,可以分为几种热电偶,如K型、J型和N型热电偶。不管类型如何,所有热电偶的测量原理都相同,具体结构如图所示。根据热电偶参考结的位置,可以使用内部补偿或外部补偿,也可以使用补偿导线,补偿参考结处因温度波动造成的影响。

图2-29热电偶的结构



图 热电偶的结构

老电工谈维修电工如何学习PLC?plc编程入门

我们是维修电工不是电气工程师,找准了自己的位置,明确了方向。电气工程师不会去现场进行plc接线,但是维修电工不仅要现场给PLC接线,而且还要掌握如何修改程序,我们就知道自己应该掌握哪些知识,应该从怎么学习PLC,我谈谈自己的看法。
第一,作为维修电工我们要从硬件开始学习,必须掌握PLC的I/O输入输出点,PLC的每个部位起什么作用的。在日常维修工作中,PLC外部最容易出现问题就是I/O点的损坏,需要更换到PLC的备用输入输出点。外部接线更改完成后,还需要更改PLC内部的程序的I/O点的的定义,我还需要掌握软件方面的知识。

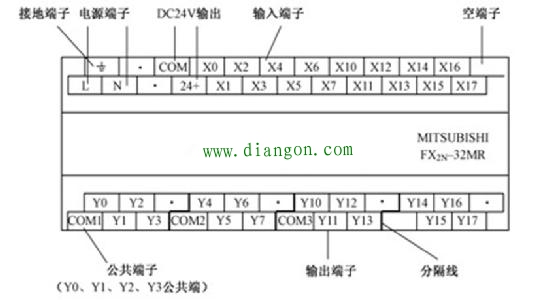

三菱plcFX2N接线端子功能介绍


西门子S7-200PLC接线端子功能介绍
第二点,作为维修电工我们要从软件开始时学习,学习各种plc编程软件里的上载和下载在哪里操作。在维修的工作中,PLC的I/O输入点外部更改后,内部的程序也需要修改,这个时候我们就需要把PLC的内部程序上载了,然后修改程序。修改完了,在下载到PLC的里。(每个品牌的PLC上传和下载都不一样,如果大家有兴趣可以留言,我们以后再分享如何进行PLC的上传和下载)。

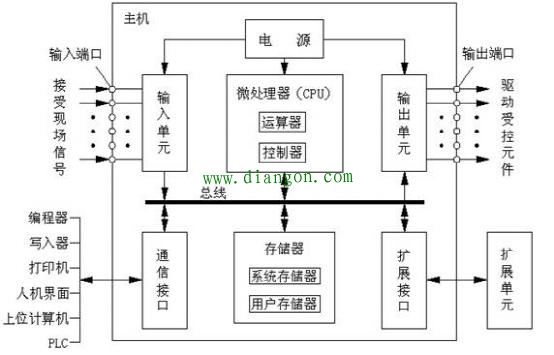

第三点,作为维修电工我们要从PLC的硬件构造也要掌握,对我们以后维修工作中,PLC出现问题,需要简单的维修PLC有帮助。


1)、中央处理器(CPU)
一般由控制器、运算器和寄存器组成,这些电路都集成在一个芯片内。CPU通过数据总线、地址总线和控制总线与存储单元、输入/输出接口电路相连接。
与一般的计算机一样,CPU是整个PLC的控制中枢,它按PLC中系统程序赋予的功能指挥PLC有条不紊的进行工作。CPU主要完成下述工作:
(1)接收、存储用户通过编程器等输入设备输入的程序和数据。
(2)用扫描的方式通过I/O部件接收现场信号的状态或数据,并存入输入映像寄存器或数据存储器中。
(3)诊断PLC内部电路的工作故障和编程中的语法错误等。
(4) PLC进入运行状态后,执行用户程序,完成各种数据的处理、传输和存储相应的内部控制信号,以完成用户指令规定的各种操作。
(5)响应各种外围设备(如编程器、打印机等)的请求。
PLC采用的CPU随机型不同而不同, 目前,小型PLC为单CPU系统,中型及大型则采用双CPU甚至多CPU系统。目前,PLC通常采用的微处理器有三种:通用微处理器、单片微处理器(即单片机)、位片式微处理器。
第四,作为维修电工我们要从PLC的编程语言也要掌握:
1、梯形图语言(LD)与电气操作原理图相对应,具有直观性和对应性;电气设计人员易于掌握,目前在小型PLC上应用广泛!
2、指令表语言(IL)指令表编程语言是与汇编语言类似的一种助记符编程语言,和汇编语言一样由操作码和操作数组成。在无计算机的情况下,适合采用PLC手持编程器对用户程序进行编制。目前基本上没什么人使用,但是我们也应该了解!
3、功能模块图语言(FBD)功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。 这是一种较新的编程方法,用方框图的形式来表示操作功能,类似于数字逻辑门电路的编程语言。有数字电路基础的人很容易掌握,由于功能模块图能够清楚表达功能关系,使编程调试时间大大减少。目前,这种语言是发展趋势,国际电工协会正在实施发展这种新式的编程标准,而且某些PLC制造厂家,已经在中型及大型PLC开始支持这种语言了!
4、顺序功能流程图语言(SFC),顺序功能流程图语言是为了满足结构化和标准化而设计的编程语言。对于负责的控制系统,内部联锁、互锁极其复杂的情况下,采用流程图语言可以很直观地看到设备的动作顺序。比较容易读懂程序,不同的人员都比较容易理解其他人编写的程序,因为程序按照设备的动作顺序进行编写,规律性较强,不需要复杂的互锁电路,更容易设计和维护系统。目前这种编程语言最适合从事工艺设计的工程技术人员,因此,它是一种效果显著、深受欢迎、前途光明的编程语言。
5、结构化文本语言(ST)结构化文本语言是用结构化的描述文本来描述程序的一种编程语言。它是类似于高级语言的一种编程语言。在大中型的PLC系统中,常采用结构化文本来描述控制系统中各个变量的关系。主要用于其他编程语言较难实现的用户程序编制。这五种编程语言,我们必须应该要掌握就是梯形图,也是最容易掌握的编程语言。
从事维修工作十几年,我也是从一名普通的电工开始的,一步一步的走过来,这些都是我们这些年的总结出来的学习方法。当然大家如果想看什么其他的内容请写留言,我们会酌情考虑推出大家喜欢看的技术文章。有机会请不要干维修电工,维修电工一个需要不断学习的工作行业,干到老学到的.
