学习PLC梯形图之时间继电器T图解

时间:2018-04-09 09:31来源:未知 作者:admin 点击:
时间继电器又叫延时继电器,功能介绍:当加入(或去掉)输入的动作信号后,其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器,时间继电器按功能分为接通
时间继电器又叫延时继电器,功能介绍:当加入(或去掉)输入的动作信号后,其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器,时间继电器按功能分为接通延时、断开延时、瞬动延时等

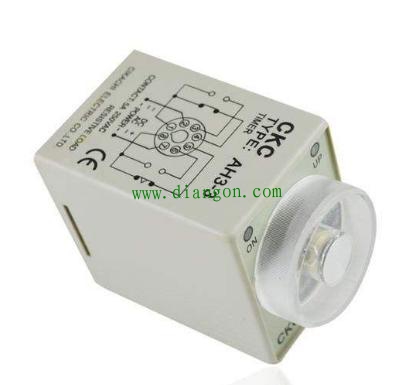

时间继电器

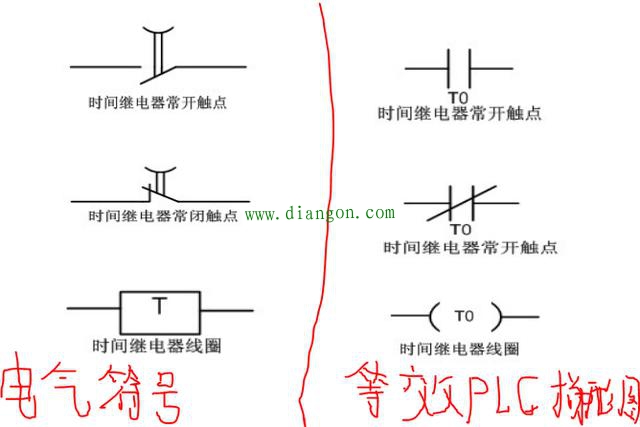

时间继电器电气符号与等效plc梯形图

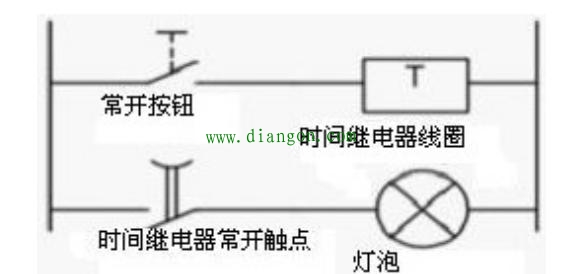

接通延时应用电路图

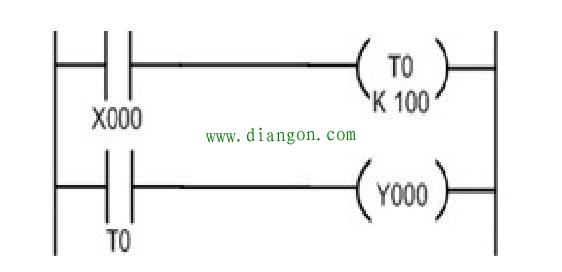

等效 PLC 梯形图
在时间继电器常开触点上串联一个灯泡,当它也可以串联其它负载,比如接触器、固态继电器等, PLC 梯形图的表达方式与原理图相同。设延时继电器预设时间为 10 秒,按下常开按钮,时间继电器线圈得电并开始计时,10 秒后时间常开触点闭合,同时灯泡得电点亮,直到松开常开按钮,时间继电器线圈失电,常开触点恢复常开,此时再回到原始状态。
