松下PLC如何使用数据表进行编程

时间:2018-04-19 08:18来源:未知 作者:admin 点击:
松下FP-XH系列plc不仅支持传统的FP-X系列脉冲定位模式,而且支持数据表控制模式。数据表的使用,可以大大的简化我们编程时的工作量,使我们的工作效率提高。那么我们如何使用数据
松下FP-XH系列plc不仅支持传统的FP-X系列脉冲定位模式,而且支持数据表控制模式。数据表的使用,可以大大的简化我们编程时的工作量,使我们的工作效率提高。那么我们如何使用数据表进行位置控制的程序编写呢?下面就跟随小编学习一下如何使用数据表进行编程吧。

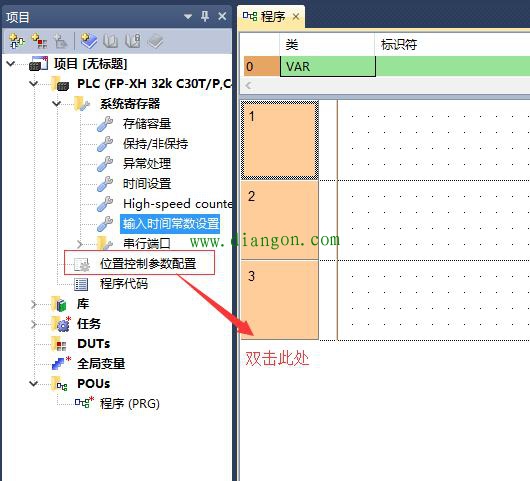

首先打开软件,进行第一步操作。如下图所示:


步骤1
双击如图所示的选项,会打开一个位置控制页面,然后再进行如下设置。

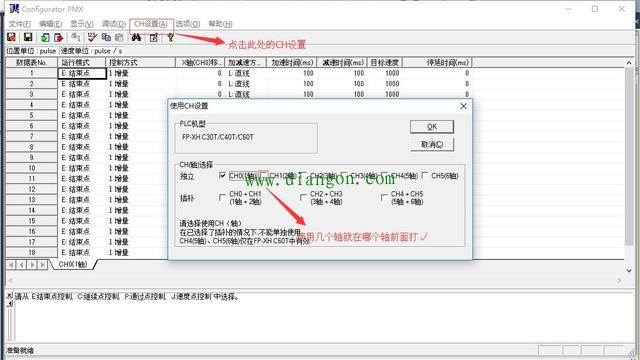

步骤2

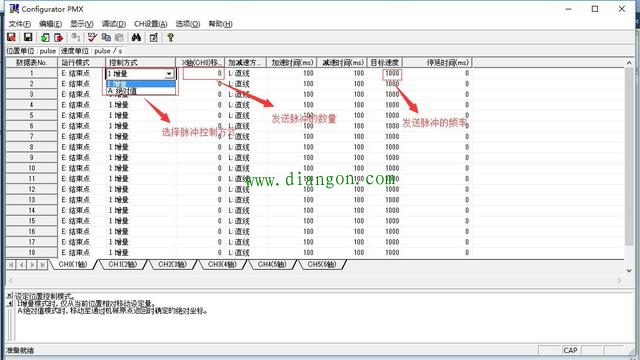

按照步骤2所示,需要使用哪个轴就在哪个轴前面打“√”。勾选插补后,则不能单独使用。下面我们就可以对数据表进行设置了,数据表的设置主要设置一下几个参数。控制方式,X轴移动量,目标位置等参数。


步骤3
以上就是使用数据表的基本设置了。设置好之后,我们就能利用数据表进行位置控制了。明天小编会继续为大家展示如何使用数据表进行程序编写。
