电能表接线技巧图解

时间:2015-12-05 08:36来源:未知 作者:admin 点击:
单相交流电度表的接线方法。交流电能的测量大多采用感应系电度表。

  单相交流电度表的接线方法。交流电能的测量大多采用感应系电度表。单相电度表有专门的接线盒。接线盒内设有4个端钮。电压和电流线圈在电表出厂时已在接线盒中连好。单相电度表共有4个接线桩,从左至右按1、2、3、4编号,配线时,只需按l、3端接电源,2、4端接负载即可(少数也有l、2端接电源,3、4端接负载的,接线时要参看电表的接线图)。若负载电流很大或电压很高,则应通过电流或电压互感器才能接入电路。接线应按电流互感器的初级与负载串联,次级与电度表的电压线圈并联的原则。

  三相电度表的接线方法。三相电度表是按两表法测功率的原理,采用两只单相电度表组合而成的。三相电度表的接线方法依据三相电源线制的不同略有不同。

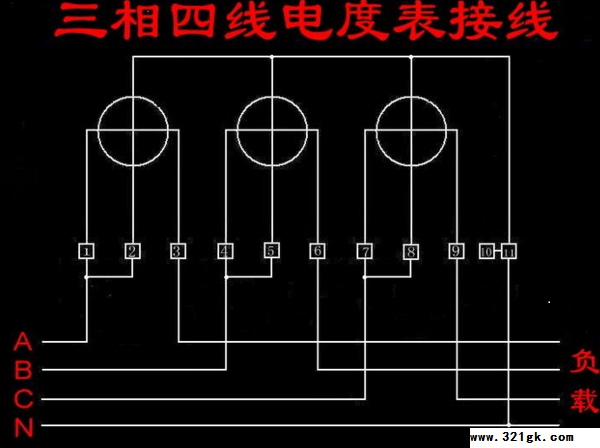

  对于直接式三相三线制电度表,从左至右共8个接线桩,1、4、6接进线,3、5、8接出线,2、7可空着;对直接式三相四线制电度表,从左至右共有11个接线桩,1、4、7为A、B、c三相进线,10为中性线进线,3、6、9为3根相线出线,11为中性线出线,2、5、8可空着。对于大负荷电路,必须采用间接式三相电度表,接线时需配2~3个同规格的电流互感器。

    电能表的接线比较复杂,较易接错。在接线前要查看附在电能表上的说明书,根据说明书上的要求和接线图把进线和出线依次对号接在电能表的线头上。接线时应遵守“发电机端”守则.即将电流和电压线圈带“*”的一端一起接到电源的同一极性端上。还要注意电源相序,特别是无功电能表更要注意相序。接线后经反复查对无误才能合闸使用。     当发现有功电能表转盘反转时,必须进行具体分析。反转有可能是由于错误接线引起的,但并非所有的反转都是接线错误。

例如,在下列情况下反转是正常现象:

(1)装在联络盘上的电能表,当由一段母线向另一段母线输出电能改为另一段母线向这一段母线输出电能时,电能表转盘会反转,因为在这种情况下,电流的相位发生了180°的变化。

(2)当用两只单相电能表测定三相三线有功负载时,在电流与电压的相角大于60°,即cosφ<0.5时,其中一个电能表会反转。
