电气原理图接线端子标记规范 如何看懂电气原理图

时间:2017-03-15 10:01来源:未知 作者:admin 点击:
电气原理图接线端子标记规范-如何看懂电气原理图
    电气原理图线路采用字母、数字、符号及其组合标记。
    (1)三相交流电源引入线采用L1、L2、L3标记,中性线采用N标记,保护线采用PE标记。
    (2)电源开关之后的三相交流电源主电路分别按U、V、W顺序标记。
    (3)分级三相交流电源主电路采用在三相文字代号U、V、W之后加上阿拉伯数字1、2、3等来标记,如U1、V1、W1及U2、V2、W2等。
    (4)各电动机分支电路各接线端子标记,采用三相文字代号后面加数字来表示,数字中的个位数表示电动机代号,十位数表示该支路各接点的代号,从上到下按数字大小顺序标记。如U11表示M1电动机第一相的第一个接线端子的代号,U21为电动机的第一相的第二个接线端子的代号,依此类推。
    (5)电动机绕组首端分别用U、V、W标记,尾端分别用U'、V'、W'标记,双绕组的点用U”、V”、W”标记。
    (6)控制电路采用阿拉伯数字编号,标注方法按“等电位”原则进行,在垂直绘制的电路中,一般按自上而下、从左到右的规律编号。凡是被线圈、触点等元件所间隔的接线端点,都应标以不同的编号,控制按钮SB1和SB3之间的数字2表示三层含义,分别是控制按钮SB1的出线端子号、连接SB1和SB3的这一段导线号及控制按钮SB3的进线端子号。

如何看懂电气原理图

电气图是用来阐述电气工作原理,描述电气产品的构造和功能,并提供产品安装和使用方法的一种简图,主要以图形符号、线框或简化外表,来表示电气设备或系统中各有关组成部分的连接方式。


看图方法:

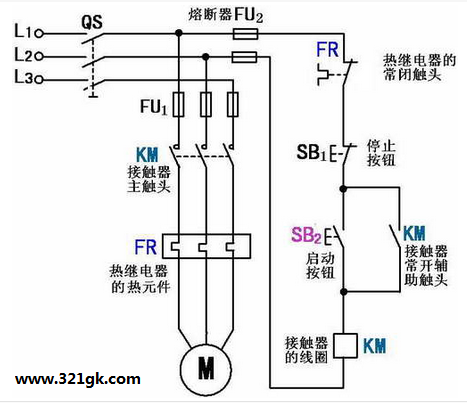

1、看主回路。
2、在看控制回路。控制回路要求是从上到下,从左到右。
作为刚刚从事电工工作的人,总是会觉得这也难,那也难,不知道要从哪入手,是每个电工都要经历的,电工之家在此介绍如何看懂电气原理图和接线图,谨供参考。
1、要熟悉电工符号,明白电工的基本线图(自锁、互锁、正/反转、星/三角等基础线路)
2、要熟悉电工元气件(接触器、继电器、按钮、空开、限位等)构造的原理,要进行实物拆装,加深对其的了解;
3、在有条件下,进行基本线路的接线安装,合理地布线,从中明白线路是如何由实际的元件组成,有利于以后对电气的维修。
4、结合工作单位的电气设备进行相对应的分析,一般的线路都是由这些基本线路组合成的。
5、要学一些电子电气知识;
6、在熟悉了以上知识后,可以慢慢加深,再去学习变频器的使用,plc的应用。
7、熟悉电脑的使用,在很多场所,电气自动控制中用到工控机进行跟踪监测、数据分析等; (责任编辑:admin)
