怎么测量防雷接地防雷接地装置安装调试方法

检测避雷针、高层建筑物等设施的接地电阻，接雷后能否顺畅导入大地。要用接地电阻测试仪,一般是手摇的ZC-XX系列的,包括一根黑色短线,一根20M线 ,一根40M线,测试时用短线一端连接被测试的物体另一端接摇表上两个相互短接的端子,另外剩余的2个端子20M线接P端子,40M线接C端子,待接线完毕后把20M和40M的线按带状（也就是以摇表为端点的一个三角形）或者直线完全放出去,打好探针.在摇表上选好档位然后以120转/分的速度摇动摇表,边摇摇表边用摇表上可刻度盘调0,待指针正对摇表中心刻度0时,用档位乘以刻度盘对应的数值得出此接地点的接地电阻.
防雷接地的测试方法：
1、你先找到防雷接地网的接地引线或等电位联接箱，
2、用接地电阻测测试仪测接地电阻（有两根测试桩0.4M的要插入泥土，一根距测试点20米，一根40米，所以测试点周围42米范围内要有泥土）
3、接地电阻值越小越好，具体合格值当设计有要求时必需按设计要求规定，设计没要求时不能大于4欧。

防雷接地装置安装调试方法

接地装置通常是指接地体和接地线的总称。因为已经把引下线单独作为防雷装置的一个组成部分，所以，防雷接地装置主要是指接地体而言。接地装置是防雷装置的重要组成部分，用以向大地泄放雷电流，限制防雷装置的对地电压不致过高。    由于直击雷是雷云和大地间的直接放电，突出地面的高耸建筑物，最易首先接触先驱放电而遭到破坏。因此，在许多需要保护的构筑物或建筑物附近都安装有避雷针。避雷针的避雷原理是：利用避雷针的接闪器高出被保护物的突出地位，把雷电引向自身，然后通过引下线的接地装置，把雷电流泄入大地，以使被保护物免遭雷击。
    接地体应满足机械强度、耐腐蚀性、热稳定性和接地电阻的要求。为了满足接地体的上述要求，接地体的选材、布置、埋人深度及土壤性质等都必须合理选择。接地体太短了增加接地电阻，太长了施工困难，增加钢材的消耗量，而且对接地电阻的减小甚微。接地体的表面积和截面积过小，通过雷电流时，将使周围过热或本身温度过高，土壤电阻变大。
    接地体通常采用圆钢、角钢、钢管等钢质材料制成人工接地体，所用钢材的尺寸要求是：圆钢直径≥10mm，扁钢厚度≥4mm，截面积≥100mm2，角钢厚度≥4mm，钢管壁厚≥3.5mm。在土壤腐蚀性较大的地方，接地体应热镀锌或加大截面积。
    接地体的结构布置，通常有垂直布置和水平布置两种形式。
    ①垂直接地体。用于土壤电阻率较高或接地体易打入地下的情况。垂直埋设的接地体，通常采用直径40~ 50mm的钢管或(40×40×5)~(50×50×5)mm的角钢，长度以2.5m左右为宜。垂直接地体一般由两根以上的钢管或角钢组成，可成排一字形布置或环形布置。为了减小接地体的屏蔽效应，相邻钢管或角钢之间的距离以5m为宜，多根钢管或角钢上端用扁钢或圆钢焊接成一个整体。

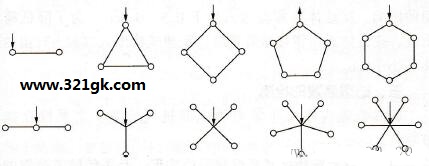

    垂直接地体的几种典型布置如图1所示。图中箭头所指之处连接接地线。

图1 垂直接地体的布置
②水平接地体。适于土壤电阻率较低，不用打入垂直接地体就能满足接地电阻值要求，或地质坚硬、很难打入垂直接地体的情况采用。水平埋入的接地体，通常采用40mm×40mm的扁钢或直径为16mm的圆钢。水平接地体通常采用放射形布置或封闭形布置，相邻扁钢或圆钢间的距离以5m为宜，各连接点焊接成一个整体。水平接地体的几种典型布置如图2所示。

    图2   水平接地体的布置
    当建筑物附近没有良好导电地质时，为了降低接地电阻，可采用外引接地装置。即将接地体引伸到土壤电阻较小的地点，但外引长度不应大于2√ρ。ρ为埋设外引线处的土壤电阻率(Ω·m)。
    接地体在满足接地电阻要求的前提下，防雷装置的接地体可以和其他接地装置共用（独立避雷针除外），也可以采用钢筋混凝土基础等自然导体作为防雷装置的接地体。
    为了避免接地体受到机械损伤，以及减少气象条件对接地电阻的影响，接地体通常应埋入地下0.5~0.8m。。为了降低跨步电压，安装防直击雷接地装置时，距建筑物出入口和人行道的距离不小于3m。
