变压器安装说明-零序电流互感器接线图

时间:2017-02-21 14:53来源:未知 作者:admin 点击:
变压器安装说明-零序电流互感器接线图
变压器应装有铭牌。铭牌上应注明制造厂名、额定容量,一二次额定容量,一二次额定电压,电流,阻抗,电压及接线组别等技术数据。
变压器的容量,规格及型号必须符合设计要求。附件备件齐全,并有出厂合格证及技术文件。
型钢:各种规格型钢应符合设计要求,并无明显锈蚀。
螺栓:除地脚螺栓及防震装置螺栓外,均应采用镀锌螺栓,并配相应的平垫圈和弹簧垫。
其它材料:电焊条,防锈漆,调和漆等均应符合设计要求,并有产品合格证。
①、变压器搬运方式:单件重量在10t以内的变压器一般采用汽车和吊车进行搬运。
②、变压器检查:一般采用汽车吊或链式起重机作吊芯、吊罩检查。
③、变压器干燥:变压器干燥时间的长短,取决于变压器受潮程度以及选择的干燥工艺。变压器的干燥方法有短路干燥和涡流干燥等。
  变压器安装一般要根据变压器容量大小、装设点、调运方便与否等条件来考虑。大体有杆架式、台墩式和地落式三种。
(1)杆架式:将变压器安装在电杆的构架上,有单杆式和双杆式两种。
1单杆式:适用于安装10~30kv*A的变压器,单杆式变压器试讲变压器、跌落式熔断器和避雷器都固定在一根电杆上,变压器台架对地距离一般不小于2.8m;变压器高压引下线,低压引上线及母线均用多股绝缘线,绝缘线下端对地距离不应小于0.5m。改结构简单,组装方便,消耗材料少,占地面积小,比较安全。
2双杆式:适用于安装50~180kv*A的变压器,双杆式变压器是距高压杆2.5m远的地方再里一根约9m高的电杆,在高地2~2.8m高处用两根槽钢或角钢搭成安放变压器的台架,电杆上还安装两层横担,以便安装跌落保险,避雷器和高低压引线。
(2)露天落地装设:这种方式是变压器露天安装在地埋上。它适用于安装容量较大的变压器。露天落地装设时,对露天变电所的场地尺寸也有相应规定。
(3)室内安装:是安装在有规定要求的变压器室内。现分述其变压器安装的基础施工,变压器吊装以及接线等。
1变压器室的安全距离。一种尺寸适用于容量小于320kv*A的变压器,一种尺寸适用于容量大于520kv*A的变压器。电压级别越高的变压器,安全距离也就越大。
2变压器室属于一、二级耐火等级的建筑,其大门、进风窗、出风窗的材料应满足防火要求
3当自然通风的进疯温度为30℃,变压器室地坪距离外地坪的高度应为0.8m;温度为35℃,变压器地坪距离室外地坪的高度应为1m
4出风窗顶需靠近层梁、自然通风排风温度不应高于40℃,一般出口的有效面积应不大于封口有效面积的1.1~1.2倍。
5门:除有特殊要求外,一般可采用铁门,门的宽度和高度应根据安装设备情况而定,一般宽为1.5m,高2.5~2.8,门应向外开。较短的配电室,允许有一个出口,超过7m时不得少于两个出口。
6顶板高度按设计要求,一般不低于4.5~5m
7混凝土地面不能起沙,墙壁抹灰刷白。
8进出风百叶窗的内侧要装有网孔不大于10mm x 10mm的防动物网。基础下的进风空不安百叶窗,但网孔外要安装直铁条,防止网格外的机械损坏,直铁条间距为100mm。
9室内不应有与电气无关的管道通过,有关电缆孔内要采取防小动物进入的措施
10变压器地基上的轨梁安装,要按不同变压器的轨距固定,基础轨距和变压器轨距应吻合。
11设备构件的安装应和土建施工密切配合,事先预留墙洞,尽量避免临时凿洞,如电缆终端头支架固定构件等。
12各金属部件应涂防腐漆。
(4)台墩式:有带配电间和不带配电间两种形式。
不带配电间的台墩式变压器,若有围墙,台墩可以较矮;带配电间的台墩一般高为1.7~2m,每边应大于变压器外壳0.3m,总长1.5~2.5m,宽1~1.5m。台墩周围最好装设围栏,围栏外应挂“高压危险”的警告牌,以防人畜接近触电。

零序电流互感器接线图

电流互感器在电气图中的画法是一样的,不管是零序电流互感器,还是差动用电流互感器,测量用电流互感器。画法为(见附图)。图里边的一个圈,就表示一个电流互感器,三个圈就表示三个电流互感器,因为电流互感器实际上是一个大的线圈,中间穿过一次电缆,感应一次电流,这样可以在电流互感器的二次侧感应到电流,这个电流可以通过电流互感器一次侧和二次侧的变比,进行换算,从而可以计算出一次的电流值,然后再二次侧形成的电压,用于保护,再与设定好的定值进行比较,从而通过保护逻辑来判断回路是否有故障。一般来说,零序电流互感器用于发变组主变中性点间隙接地或直接接地的系统中,用于零序差动保护。

二次图中如果有检测零序电流的电流互感器,那么一次侧肯定也会有相应的零序电流互感器。

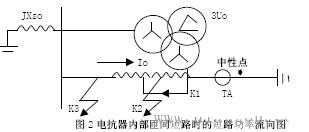

为由电抗器高压零序电流、零序电压组成的零序阻抗继电器,当电抗器匝间短路K1及内部单相接地故障K2 时,零序源在电抗器内部,既由电抗器向系统送出零序功率。如图2 所示。此时零序电压与零序电流的关系为U0=- I0jXIS0,端口测量到的是系统的零序阻抗。当电抗器外部单相接地故障K3 时,零序源在电抗器的外部,零序电压及零序
电流的关系为U0=I0jXIS0,因此,保护的原理具有明显的方向性。

原理:零序电流保护的基本原理是基于基尔霍夫电流定律:流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下,各相电流的矢量和等于零,因此,零序电流互感器的二次侧绕组无信号输出,执行元件不动作。当发生接地故障时的各相电流的矢量和不为零,故障电流使零序电流互感器的环形铁芯中产生磁通,零序电流互感器的二次侧感应电压使执行元件动作,带动脱扣装置,切换供电网络,达到接地故障保护的目的。
作用:当电路中发生触电或漏电故障时,保护动作,切断电源。
使用:可在三相线路上各装一个电流互感器,或让三相导线一起穿过一零序电流互感器,也可在中性线N上安装一个零序电流互感器,利用其来检测三相的电流矢量和。 (责任编辑:admin)
