速度继电器的图文符号-等电位和接地的区别

速度继电器用来感受转速。它的感受部分主要包括转子和定子两大部分，执行机构是触头系统。

当被控电机转动时，带动继电器转子以同样速度旋转而产生电磁转矩，使定子克服外界反作用力转动一定角度，转速越高角度越大。当转速高于设定值时，速度继电器的触点发生动作，当速度小于这一设定值时，触点又复原。速度继电器常用于电机的降压起动和反接制动，其图文符号如图所示。

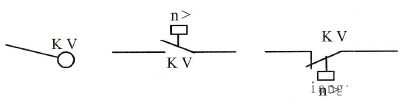

图    速度继电器的图文符号

等电位和接地的区别

很多朋友会认为等电位就是接地，是为了保护安全用电，这两者没有区别。今天电工学习网小编就跟大家一起分析一下等电位到底是不是接地，和接地有没有区别，区别又在哪里呢？

      实际上，等电位和接地都是保证电气安全的措施。我国国家标准过去较多关注的是接地，但是国际电工委员会强调的是等电位连接。等电位连接近几年被我国引入了国家标准之中，两者都同时受到重视强调。
      等电位和接地实际上不是一个概念，二者有很大的不同：等电位连接是设备和装置可导电部分的电位基本相等的电气连接，接地是防止接触电压触电的一种防护技术措施。

      我们工程项目中，在防雷实践中通常所做的安全接地其实就是等电位连接，它是以地电位作为基准电位，在等电位连接的概念引入后原来模糊的空间就清晰起来。现在国家标准在建筑上比较强调等电位连接，在弱电安防系统强调二者并重，从实施效果看令人满意。

      等电位和接地所用的测试仪器、测试方法、测试数值都不相同，所
以二者显然不同。一般接地的规定较为明确，在施行上不容易出现争议，但等电位连接有争议的地方还比较多。在建筑行业安装施工有效的等电位连接方法，德力西认为不能全部套用在弱电安防行业。为什么呢？
      原因在于强电施工方法不能用在弱电施工上。强电和弱电保护的对象不同，采用的器件和方法不同，原理和指标参数也不同。太多的不同必然造成设计、施工上的不同。弱电安防行业必须建立起自已一套经实践证明是可行有效的等电位连接理论和等电位连接的方法，并也采用图册的形式进行发表公布，以指导大家的工作，规范行业的行为。

      看到这里，大家应该明白了，等电位和接地根本就不是一个概念，二者区别也很明了，在以后的工程项目中，我们需要学习的东西还有很多。 (责任编辑：admin)
